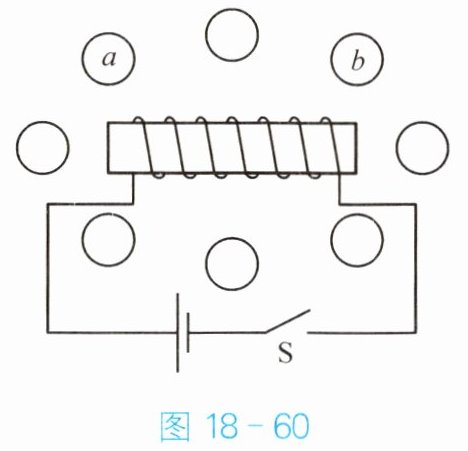

8. 图 18 - 60 是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时,在小圆圈处放置小磁针,闭合开关,画出小磁针静止时 N 极的指向；对调电源正、负极,重复上述操作。下列说法中不正确的是( )。

A.小磁针的作用是指示通电螺线管周围的磁场方向
B.闭合开关,放置在 a、b 处的小磁针静止时 N 极指向相同
C.对调电源正、负极,闭合开关,通电螺线管的磁场方向改变
D.通过实验可总结出通电螺线管的磁极和电流方向的关系

B

【解析】
1. 根据安培定则，闭合开关后，可判断通电螺线管的右端为N极，左端为S极。
2. 通电螺线管外部磁场方向是从N极指向S极，因此a处磁场方向向左，b处磁场方向向右，故a、b处小磁针静止时N极指向相反，B选项错误。
3. 小磁针静止时N极指向与磁场方向一致，可指示磁场方向，A选项正确；对调电源正、负极，电流方向改变，通电螺线管磁场方向改变，C选项正确；通过该实验可总结出通电螺线管磁极与电流方向的关系，D选项正确。
【答案】
B
【知识点】
通电螺线管的磁场；安培定则；磁场方向判断
【点评】
本题考查通电螺线管磁场的相关知识，需明确小磁针的作用、磁场方向的判断以及电流方向对磁场方向的影响，要熟练运用安培定则分析磁极。
【难度系数】
0.6

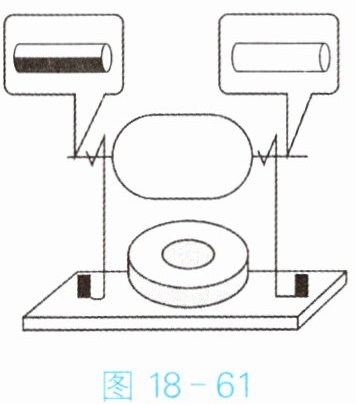

9. 图 18 - 61 是小明制作的简单电动机模型,其线圈由漆包线绕成,将线圈一端的漆全部刮掉,另一端只刮掉半边,线圈的下方放置了一块磁体。将其接入电路,闭合开关,线圈就转动起来了。关于此电动机模型,下列说法中正确的是( )。

A.它利用电流的磁效应工作
B.线圈转动时始终受到磁场的作用力
C.它能将电能转化为机械能
D.增大线圈中的电流可改变转动方向

C

【解析】
逐一分析选项：
A. 电动机模型利用通电导体在磁场中受力运动的原理工作，电流的磁效应是电磁铁的工作原理，故A错误；
B. 线圈一端漆全部刮掉，另一端只刮掉半边，当线圈转到平衡位置时，电路中无电流，线圈不受磁场作用力，靠惯性转动，故B错误；
C. 电动机工作时将电能转化为机械能，故C正确；
D. 增大线圈中的电流可增大转动速度，改变转动方向需要改变电流方向或磁场方向，故D错误。
【答案】
C
【知识点】
电动机工作原理；电能与机械能转化
【点评】
本题考查电动机的工作原理、能量转化以及影响转动的因素，需区分电动机与电磁铁的工作原理，理解半刮漆的作用，属于基础题。
【难度系数】
0.7

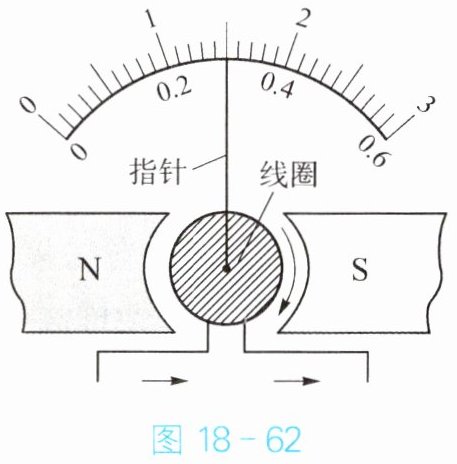

10. 图 18 - 62 是电流表的内部结构示意图。当电流通过线圈时,通电线圈在磁场中转动,从而带动指针偏转。下列选项中与电流表工作原理相同的是( )。

A.电磁铁
B.电动机
C.电磁继电器
D.发电机

B

【解析】
电流表的工作原理是通电线圈在磁场中受力转动，带动指针偏转。分析各选项：
A. 电磁铁利用电流的磁效应，与电流表原理不同；
B. 电动机的工作原理是通电导体在磁场中受力运动，与电流表原理相同；
C. 电磁继电器利用电流的磁效应，与电流表原理不同；
D. 发电机利用电磁感应现象，与电流表原理不同。因此选B。
【答案】
B
【知识点】
通电导体在磁场中受力转动、电动机工作原理
【点评】
本题考查电流表的工作原理，需区分电磁学中不同装置的工作原理，明确相关电磁现象的应用场景。
【难度系数】
0.6

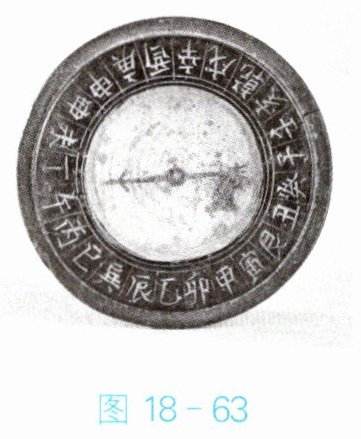

11. 郑和下西洋是我国航海史上浓墨重彩的一笔,其船队采用的是水罗盘(图 18 - 63)。水罗盘定向是把磁针放在一个中间盛有水、四周标有方向的盘子里,磁针浮在水面上自由旋转,静止时磁针两端分别指向南北。使用过程中,磁针的针尖由于受到________作用指向南方,针尖相当于磁针的________(选填“N”或“S”)极。

地磁场
S

【解析】
地球周围存在地磁场，磁针在地磁场的作用下会指向南北方向；地磁的北极位于地理南极附近，根据异名磁极相互吸引，指向南方的磁针针尖为S极。
【答案】
地磁场；S
【知识点】
地磁场；磁极间的相互作用
【点评】
本题结合历史航海工具考查地磁场与磁体磁极的相关知识，体现了物理知识在实际生活和历史事件中的应用，注重对基础知识的考查。
【难度系数】
0.8
