4. 放在条形磁体周围的小磁针甲、乙、丙、丁静止时如图 18 - 57 所示。若三个小磁针的 N 极和一个小磁针的 S 极被涂黑,则 S 极被涂黑的小磁针是( )。

A.甲

B.乙
C.丙
D.丁

A

【解析】
条形磁体外部磁场方向由N极指向S极，小磁针静止时N极指向与磁场方向一致。分析可知，条形磁体左端为N极、右端为S极，磁体右侧的磁场方向向左，因此小磁针甲的N极应向左，而甲的涂黑端向右，说明甲的涂黑端是S极；其余小磁针的涂黑端均为N极。
【答案】
A
【知识点】
条形磁体磁场方向、小磁针磁极指向规律
【点评】
本题考查条形磁体外部磁场的分布特点，需明确小磁针静止时N极指向与磁场方向一致，通过磁场方向判断小磁针的磁极，对磁场方向的理解是解题关键。
【难度系数】
0.6

5. 趋磁细菌能在磁场的作用下运动,如图 18 - 58 所示,将磁体置于趋磁细菌附近,趋磁细菌向磁体的 N 极运动。由此可见,在海洋中,地磁场驱使这种细菌运动的方向为( )。

A.由南向北
B.由北向南
C.由西向东
D.由东向西

B

【解析】
由题可知趋磁细菌向磁体的N极运动；地球的地磁场中，地磁北极位于地理南极附近，地磁南极位于地理北极附近。因此在海洋中，地磁场的N极（地磁北极）在地理南极方向，趋磁细菌会向地磁场的N极运动，即运动方向为由北向南。
【答案】
B
【知识点】
地磁场分布、磁极间相互作用
【点评】
本题考查对地磁场分布规律的理解，需明确地磁两极与地理两极的对应关系，结合题目中趋磁细菌的运动特点分析判断。
【难度系数】
0.6

6. 关于地磁场,下列说法中正确的是( )。

A.磁感线是磁场中真实存在的曲线
B.地球周围磁场的磁感线是从地磁 S 极出发回到地磁 N 极
C.教室里水平放置、能自由转动的小磁针静止时 N 极指向地理南极
D.指南针是我国古代四大发明之一,它能指示南北是因为受到地磁场的作用

D

【解析】
逐一分析各选项：
A. 磁感线是为形象描述磁场而假想的曲线，并非真实存在，故A错误；
B. 地球周围磁场的磁感线是从地磁N极出发回到地磁S极，故B错误；
C. 教室里水平放置的小磁针静止时N极指向地理北极（因地磁S极位于地理北极附近，异名磁极相互吸引），故C错误；
D. 指南针是我国古代四大发明之一，其能指示南北是因为受到地磁场的作用，故D正确。
【答案】
D
【知识点】
地磁场、磁感线的性质、磁极间的相互作用
【点评】
本题考查地磁场的相关基础知识，涵盖磁感线本质、地磁场磁感线走向、小磁针指向原理等内容，侧重对基本概念的理解与应用，属于基础题型。
【难度系数】
0.8

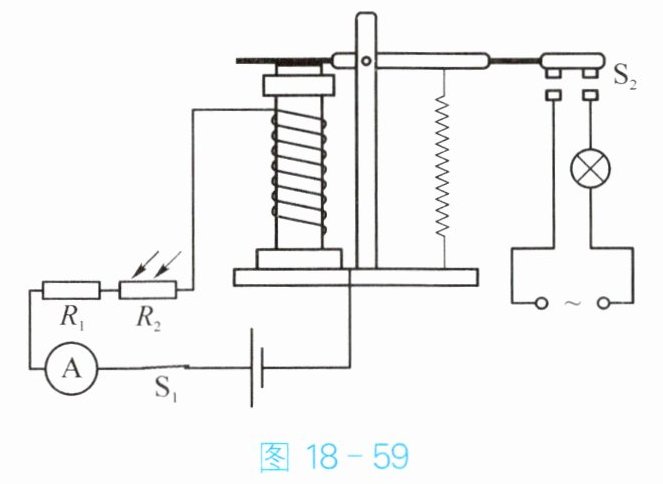

7. 小区内路灯能根据光线亮暗情况实现自动控制,其电路原理如图 18 - 59 所示。其中$,R_1$是定值电阻；$R_2$是光敏电阻,其阻值大小随光照强度的增大而减小。当开关$ S_1$闭合,光线变暗时,下列判断中正确的是( )。


A.电流表的示数减小,电磁铁的磁性减弱,开关$ S_2$闭合
B.电流表的示数减小,电磁铁的磁性增强,开关$ S_2$断开
C.电流表的示数增大,电磁铁的磁性增强,开关$ S_2$闭合
D.电流表的示数增大,电磁铁的磁性减弱,开关$ S_2$断开

A

【解析】
当光线变暗时，光敏电阻$R_2$的阻值增大，控制电路的总电阻增大，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中电流减小，电流表示数减小；电磁铁的磁性强弱与电流大小有关，电流减小，电磁铁磁性减弱，对衔铁的吸引力减小，衔铁在弹簧作用下向上运动，使开关$S_2$闭合，路灯工作。综上，选项A正确。
【答案】
A
【知识点】
电磁铁磁性影响因素、欧姆定律、光敏电阻特性
【点评】
本题结合光敏电阻考查电磁继电器与欧姆定律的综合应用，需理清控制电路与工作电路的关联，通过电阻变化分析电流、磁性及开关状态的变化。
【难度系数】
0.6
