例1 下列关于电压的说法，不正确的是(
A.电压是电路中形成电流的原因
B.电路中有电流时，电路两端一定有电压
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压时，电路中一定有电流
注意 (1)有电流就一定有电压，但有电压不一定有电流。(2)要在电路中形成持续的电流，必须满足两个条件：①有电源(即有电压)；②电路是通路。
D
)。A.电压是电路中形成电流的原因
B.电路中有电流时，电路两端一定有电压
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压时，电路中一定有电流
注意 (1)有电流就一定有电压，但有电压不一定有电流。(2)要在电路中形成持续的电流，必须满足两个条件：①有电源(即有电压)；②电路是通路。
答案
例1 D
解析
【分析】
本题考查电压与电流的相关概念，解题思路是逐一分析每个选项，结合电压的作用、电流形成的条件判断选项的正误，找出不正确的选项。
【解析】
A选项：电压是使电路中自由电荷定向移动形成电流的原因，该说法正确；
B选项：电路中有电流，说明电荷发生了定向移动，而电压是形成电流的必要条件，因此电路中有电流时，电路两端一定有电压，该说法正确；
C选项：干电池、蓄电池都属于电源，电源的作用是提供电压，该说法正确；
D选项：电路两端有电压时，若电路处于断路状态，电路中不会形成电流，因此“电路两端有电压时，电路中一定有电流”的说法错误。
综上，不正确的选项是D。
【答案】
D
【知识点】
电压的概念、电流形成的条件
【点评】
本题为基础概念题，核心考查电压与电流的关系，需明确“有电压不一定有电流，形成持续电流需同时满足有电压和电路通路两个条件”，是电学入门的易错知识点。
【难度系数】
0.5
本题考查电压与电流的相关概念，解题思路是逐一分析每个选项，结合电压的作用、电流形成的条件判断选项的正误，找出不正确的选项。
【解析】
A选项：电压是使电路中自由电荷定向移动形成电流的原因，该说法正确；
B选项：电路中有电流，说明电荷发生了定向移动，而电压是形成电流的必要条件，因此电路中有电流时，电路两端一定有电压，该说法正确；
C选项：干电池、蓄电池都属于电源，电源的作用是提供电压，该说法正确；
D选项：电路两端有电压时，若电路处于断路状态，电路中不会形成电流，因此“电路两端有电压时，电路中一定有电流”的说法错误。
综上，不正确的选项是D。
【答案】
D
【知识点】
电压的概念、电流形成的条件
【点评】
本题为基础概念题，核心考查电压与电流的关系，需明确“有电压不一定有电流，形成持续电流需同时满足有电压和电路通路两个条件”，是电学入门的易错知识点。
【难度系数】
0.5
例2 物理知识无处不在，生活中的许多现象都与物理知识息息相关。下列所描述的各项物理量中，符合生活实际的是(
A.一节新干电池的电压为2 V
B.节能灯正常工作时的电流约为20 A
C.我国的家庭电路电压为36 V
D.电视机正常工作时的电流约为0.7 A
D
)。A.一节新干电池的电压为2 V
B.节能灯正常工作时的电流约为20 A
C.我国的家庭电路电压为36 V
D.电视机正常工作时的电流约为0.7 A
答案
例2 D
解析
【分析】本题考查生活中常见物理量的估测，需结合常见电压值、用电器的功率与电流关系逐一判断选项是否符合实际。首先回忆各物理量的标准值，通过公式辅助判断电流合理性，从而选出正确选项。
【解析】逐个分析选项：
A. 一节新干电池的电压为1.5V，2V不符合实际，故A错误；
B. 节能灯功率约为20W，根据公式$I=\frac{P}{U}$，家庭电路电压$U=220V$，可得电流$I=\frac{20W}{220V}\approx0.09A$，远小于20A，故B错误；
C. 我国家庭电路电压为220V，36V是人体安全电压的上限，故C错误；
D. 电视机功率约为150W，根据$I=\frac{P}{U}=\frac{150W}{220V}\approx0.7A$，符合实际，故D正确。
【答案】D
【知识点】电压的估测、电流的估测
【点评】本题为初中物理基础常识题，考查对生活中常见电压、电流值的识记，难度较低，属于易得分题。
【难度系数】0.3
【解析】逐个分析选项：
A. 一节新干电池的电压为1.5V，2V不符合实际，故A错误；
B. 节能灯功率约为20W，根据公式$I=\frac{P}{U}$，家庭电路电压$U=220V$，可得电流$I=\frac{20W}{220V}\approx0.09A$，远小于20A，故B错误；
C. 我国家庭电路电压为220V，36V是人体安全电压的上限，故C错误；
D. 电视机功率约为150W，根据$I=\frac{P}{U}=\frac{150W}{220V}\approx0.7A$，符合实际，故D正确。
【答案】D
【知识点】电压的估测、电流的估测
【点评】本题为初中物理基础常识题，考查对生活中常见电压、电流值的识记，难度较低，属于易得分题。
【难度系数】0.3
例3 在如图所示的电路中，闭合开关S，能用电压表测量小灯泡L₁两端电压的正确电路是（
D
）。答案
例3 D
解析
【分析】要判断电压表能否测量小灯泡L₁两端电压，需满足两个核心条件：①电压表并联在L₁两端；②电流从电压表的正接线柱流入、负接线柱流出。需逐一分析各选项中电压表的连接方式和正负接线柱是否符合规则。
【解析】
选项A：电压表并联在L₂两端，且正负接线柱接反，无法正确测量L₁两端电压，错误；
选项B：电压表虽并联在L₁两端，但电流从负接线柱流入、正接线柱流出，正负接线柱接反，测量错误；
选项C：电压表并联在电源两端，测量的是电源电压，不是L₁两端电压，错误；
选项D：电压表并联在L₁两端，且电流从正接线柱流入、负接线柱流出，能正确测量L₁两端电压，正确。
【答案】D
【知识点】电压表的使用、电路分析
【点评】本题考查电压表的正确使用方法，需掌握电压表“并联在被测电路两端、电流正进负出”的规则，结合电路结构分析测量对象是解题关键。
【难度系数】0.5
【解析】
选项A：电压表并联在L₂两端，且正负接线柱接反，无法正确测量L₁两端电压，错误；
选项B：电压表虽并联在L₁两端，但电流从负接线柱流入、正接线柱流出，正负接线柱接反，测量错误；
选项C：电压表并联在电源两端，测量的是电源电压，不是L₁两端电压，错误；
选项D：电压表并联在L₁两端，且电流从正接线柱流入、负接线柱流出，能正确测量L₁两端电压，正确。
【答案】D
【知识点】电压表的使用、电路分析
【点评】本题考查电压表的正确使用方法，需掌握电压表“并联在被测电路两端、电流正进负出”的规则，结合电路结构分析测量对象是解题关键。
【难度系数】0.5

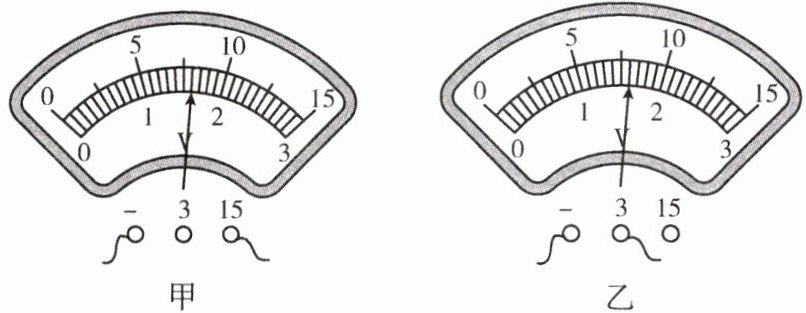

例4 如图所示，甲电压表的示数为
知识总结 ①读数口诀：一看接线柱，明确其测量范围；二看最小格，确定分度值；三看指针处，正视仔细读。②相同指针处，大测量范围读数是小测量范围读数的5倍。
8.0
V，乙电压表的示数为1.6
V。知识总结 ①读数口诀：一看接线柱，明确其测量范围；二看最小格，确定分度值；三看指针处，正视仔细读。②相同指针处，大测量范围读数是小测量范围读数的5倍。
答案
例4 8.0；1.6
解析
【分析】
读取电压表示数时，需遵循“一看接线柱，明确量程；二看最小格，确定分度值；三看指针处，正视读数”的步骤。先观察甲、乙电压表的接线柱确定量程，再根据量程计算分度值，最后结合指针位置读取对应数值。
【解析】
1. 甲电压表：接线柱接“-”和“15”，量程为0~15V，该量程下每大格代表5V，每大格分为10小格，因此分度值为0.5V；指针指向10V后第6小格，示数为 $10\,\mathrm{V} + 6×0.5\,\mathrm{V} = 8.0\,\mathrm{V}$。
2. 乙电压表：接线柱接“-”和“3”，量程为0~3V，该量程下每大格代表1V，每大格分为10小格，因此分度值为0.1V；指针指向1V后第6小格，示数为 $1\,\mathrm{V} + 6×0.1\,\mathrm{V} = 1.6\,\mathrm{V}$。
【答案】
8.0；1.6
【知识点】
电压表读数方法
【点评】
本题考查电压表的读数，核心是掌握量程、分度值的确定规则，属于基础题型，需注意不同量程的分度值差异。
【难度系数】
0.8
读取电压表示数时，需遵循“一看接线柱，明确量程；二看最小格，确定分度值；三看指针处，正视读数”的步骤。先观察甲、乙电压表的接线柱确定量程，再根据量程计算分度值，最后结合指针位置读取对应数值。
【解析】
1. 甲电压表：接线柱接“-”和“15”，量程为0~15V，该量程下每大格代表5V，每大格分为10小格，因此分度值为0.5V；指针指向10V后第6小格，示数为 $10\,\mathrm{V} + 6×0.5\,\mathrm{V} = 8.0\,\mathrm{V}$。
2. 乙电压表：接线柱接“-”和“3”，量程为0~3V，该量程下每大格代表1V，每大格分为10小格，因此分度值为0.1V；指针指向1V后第6小格，示数为 $1\,\mathrm{V} + 6×0.1\,\mathrm{V} = 1.6\,\mathrm{V}$。
【答案】
8.0；1.6
【知识点】
电压表读数方法
【点评】
本题考查电压表的读数，核心是掌握量程、分度值的确定规则，属于基础题型，需注意不同量程的分度值差异。
【难度系数】
0.8
1. 下列关于电压的说法正确的是(
A.没有电压也可以形成电流
B.手机电池的电压是1.5 V
C.电压能使电路中的自由电荷定向移动
D.大型发电机的工作电压可达1 000 kV
C
)。A.没有电压也可以形成电流
B.手机电池的电压是1.5 V
C.电压能使电路中的自由电荷定向移动
D.大型发电机的工作电压可达1 000 kV
答案
1. C
解析
【分析】本题考查电压相关的基础知识，需结合电流形成条件、常见电压值、电压的作用等知识点，逐一分析每个选项的对错，从而得出正确答案。
【解析】
选项A：电流形成的两个必要条件是①电路两端有电压（电源提供）；②电路是通路，因此没有电压无法形成电流，A错误；
选项B：干电池的电压为1.5V，而手机锂电池的电压通常为3.7V，并非1.5V，B错误；
选项C：电压是使电路中自由电荷发生定向移动形成电流的原因，C正确；
选项D：大型发电机的工作电压一般为几万伏到几十万伏，1000kV（即$1×10^6 V）$远高于实际工作电压，D错误。
【答案】C
【知识点】电压的概念、常见电压值、电流形成条件
【点评】本题为初中物理基础概念题，聚焦电压相关核心知识点，考查学生对基础概念的准确记忆与理解，难度较低。
【难度系数】0.8
【解析】
选项A：电流形成的两个必要条件是①电路两端有电压（电源提供）；②电路是通路，因此没有电压无法形成电流，A错误；
选项B：干电池的电压为1.5V，而手机锂电池的电压通常为3.7V，并非1.5V，B错误；
选项C：电压是使电路中自由电荷发生定向移动形成电流的原因，C正确；
选项D：大型发电机的工作电压一般为几万伏到几十万伏，1000kV（即$1×10^6 V）$远高于实际工作电压，D错误。
【答案】C
【知识点】电压的概念、常见电压值、电流形成条件
【点评】本题为初中物理基础概念题，聚焦电压相关核心知识点，考查学生对基础概念的准确记忆与理解，难度较低。
【难度系数】0.8
