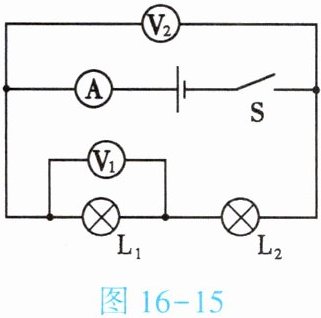

9. (★★★)如图16-15所示的电路图中，电源电压保持不变，三个电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是
【】


A.电压表$\mathrm{V}_1$的示数为零，灯$\mathrm{L}_1$断路
B.电压表$\mathrm{V}_1$的示数为零，灯$\mathrm{L}_1$短路
C.电流表$\mathrm{A}$的示数为零，灯$\mathrm{L}_2$断路
D.电流表$\mathrm{A}$的示数为零，灯$\mathrm{L}_2$短路

B

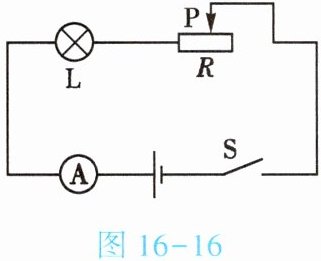

10. (★★★)某同学在做“练习使用滑动变阻器”的实验时,按照图16-16所示的电路图连接电路,将滑动变阻器的滑片P移动到接入电路中电阻最大处,闭合开关S,发现小灯泡不亮。接下来的操作,在以下步骤中最合理的是 【 】

A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.断开开关S,拆掉导线重新连接电路
D.观察电流表的示数是否为零,判断电路是否断路

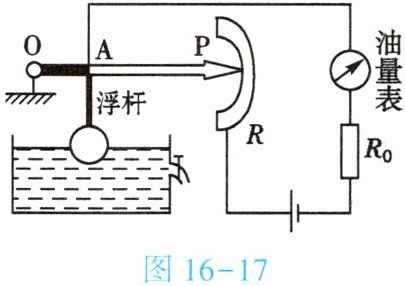

11. (★★★)(双选)如图16-17所示是一种自动测定油箱内油面高度的装置,转动式变阻器的电阻为$R$,AP是它的转动臂,AP与OA部分连接后可绕轴O转动。下列说法正确的是 【 】

A.油量表是由电压表改装而成的
B.转动臂AP可能是由绝缘材料制成的
C.在低油位状态,电阻为$R_0$的电阻器对电路起保护作用
D.油位越高,通过电阻为$R_0$的电阻器的电流越小

10. D
11. CD

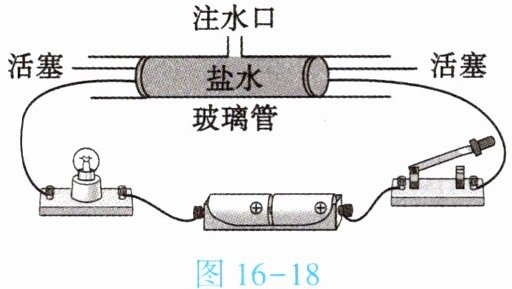

12.(★★★)(2025·济宁)如图16-18所示,将玻璃管接入电路,探究盐水的导电性能与哪些因素有关,收集的实验数据如下表所示。下列说法错误的是 【】

图16-18

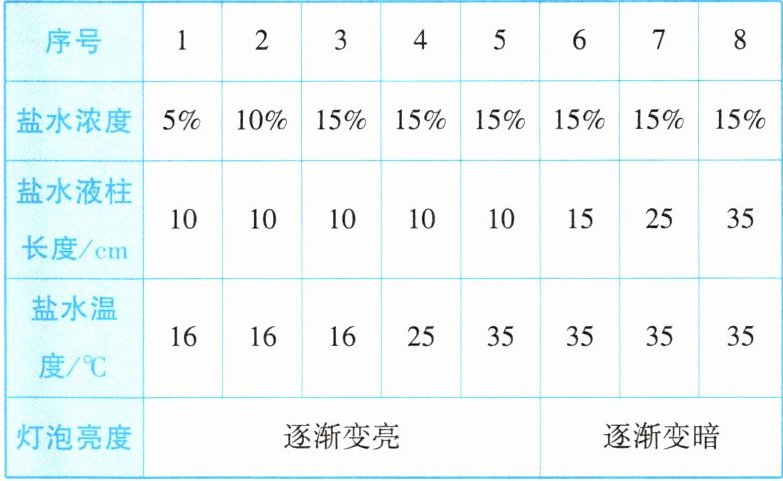

| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 盐水浓度 | 5% | 10% | 15% | 15% | 15% | 15% | 15% | 15% |
| 盐水液柱长度/cm | 10 | 10 | 10 | 10 | 10 | 15 | 25 | 35 |
| 盐水温度/℃ | 16 | 16 | 16 | 25 | 35 | 35 | 35 | 35 |
| 灯泡亮度 | 逐渐变亮 | 逐渐变暗 |

A.实验中,通过小灯泡的亮度显示盐水的导电性能
B.通过3、4、5三次实验,可探究盐水的导电性能与盐水温度的关系
C.分析表中数据可知,第6次实验时,盐水的导电性能最强
D.为更精确显示盐水导电性能,可在原电路中串联一个电流表

C
