4.(★★)图16-11所示的滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是 【 】
A.杆
B.瓷筒
C.电阻丝
D.滑片
A.杆
B.瓷筒
C.电阻丝
D.滑片
答案
B
5. (★★★)将甲、乙两根电阻线并联接在电路中,通过甲电阻线的电流大于通过乙电阻线的电流,忽略温度的影响,下列判断错误的是
【 】
A.当它们的材料、粗细都相同时,甲电阻线长,乙电阻线短
B.当它们的材料、长短都相同时,甲电阻线粗,乙电阻线细
C.当它们的长短、粗细都相同时,两电阻线的材料一定不同
D.甲、乙两电阻线的材料、长短、粗细不可能完全相同
【 】
A.当它们的材料、粗细都相同时,甲电阻线长,乙电阻线短
B.当它们的材料、长短都相同时,甲电阻线粗,乙电阻线细
C.当它们的长短、粗细都相同时,两电阻线的材料一定不同
D.甲、乙两电阻线的材料、长短、粗细不可能完全相同
答案
A

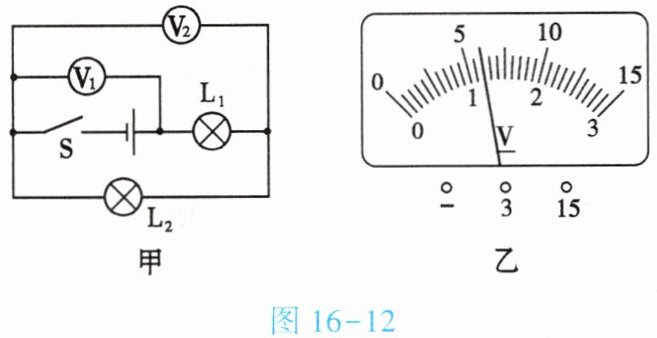

6. (★★★)如图16-12甲所示的电路图中,闭合开关S后,两个电压表指针偏转情况均如图16-12乙所示,则灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压分别为【 】
A.4.8 V 1.2 V
B.6 V 1.2 V
C.1.2 V 6 V
D.1.2 V 4.8 V
A.4.8 V 1.2 V
B.6 V 1.2 V
C.1.2 V 6 V
D.1.2 V 4.8 V
答案
A

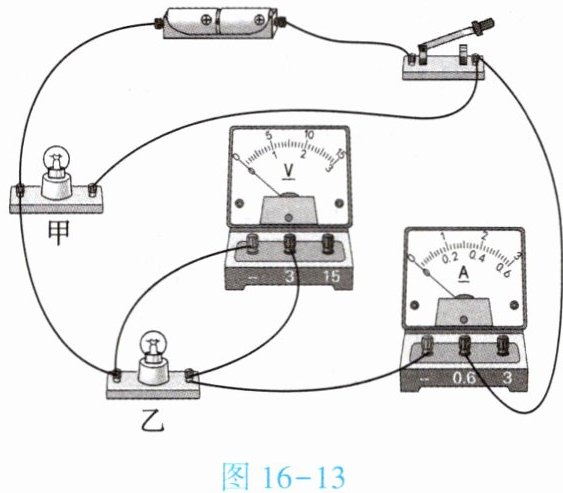

7.(★★★)如图16-13所示的电路中,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两电表指针仍明显偏转。造成此现象的原因可能是
【 】
图16-13
A.甲灯泡短路
B.乙灯泡短路
C.甲灯泡断路
D.乙灯泡断路
【 】
图16-13
A.甲灯泡短路
B.乙灯泡短路
C.甲灯泡断路
D.乙灯泡断路
答案
C
8. (★★★)如图16-14所示的电路图中，当开关S闭合后，灯$\mathrm{L}_1$、$\mathrm{L}_2$均能发光，电流表和电压表均有示数。过一会儿，两灯都不发光了，电流表、电压表的示数均变为零，则可能发生的故障是【 】
A.灯$\mathrm{L}_1$的灯丝断了
B.灯$\mathrm{L}_2$的灯丝断了
C.灯$\mathrm{L}_1$短路
D.灯$\mathrm{L}_2$短路
A.灯$\mathrm{L}_1$的灯丝断了
B.灯$\mathrm{L}_2$的灯丝断了
C.灯$\mathrm{L}_1$短路
D.灯$\mathrm{L}_2$短路
答案
A
