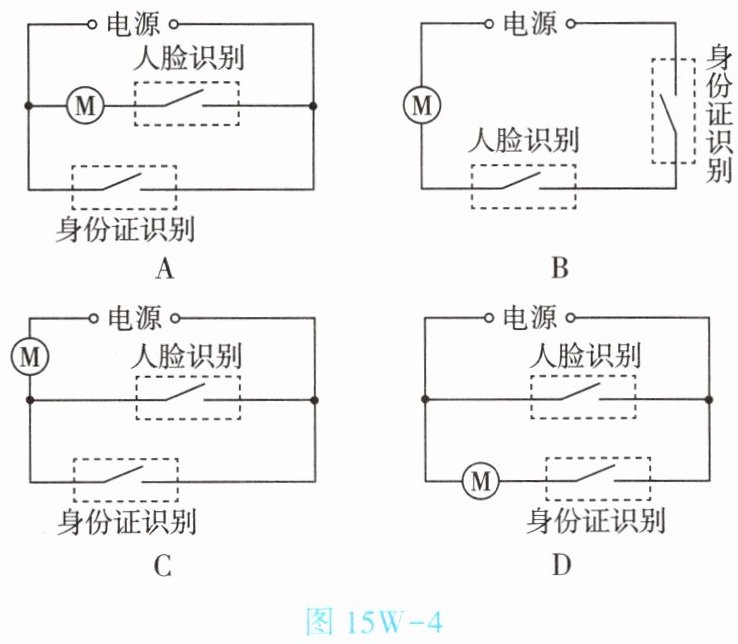

5. (★★)乘坐高速列车可直接刷身份证进站,闸机口通过人脸识别系统确保“人”“证”一致,闸机门才打开通行。用M代表闸门,图15W-4所示电路图可实现上述要求的是 【】

$\boxed{B}$

解：
由题意可知，只有人脸识别开关和身份证识别开关同时闭合时，闸机门M才打开，说明两个开关相互制约、不能独立控制电动机M，因此两个开关必须串联，共同控制电动机M。
逐一分析选项：
1. 选项A：仅闭合身份证识别开关，电动机M即可工作，无需闭合人脸识别开关，不符合要求；
2. 选项B：人脸识别开关、身份证识别开关与电动机M串联，只有两个开关同时闭合，电路才导通，M工作，符合要求；
3. 选项C：两个开关并联，任意闭合其中一个开关，电动机M都可工作，不符合要求；
4. 选项D：仅闭合人脸识别开关会造成电源短路，电路设计错误，不符合要求。
最终

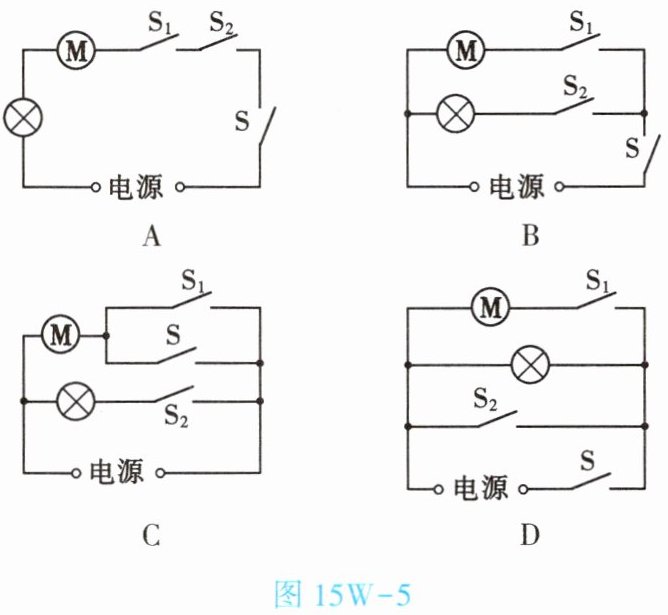

6. (★★)(2025·威海)某智能家居系统设计要求:当呼唤系统时,整个系统做好工作准备(相当于闭合开关S);当发出语音“拉开窗帘”(相当于闭合开关S₁),电动机工作拉开窗帘;当发出语音“打开台灯”(相当于闭合开关S₂),台灯工作。图15W-5所示电路图中,设计符合要求的是 【 】

B

解：
根据电路设计要求梳理电路特征：
1. 开关S为总开关，控制整个系统，需接在干路；
2. 电动机和台灯可独立工作、互不影响，二者为并联关系；
3. 开关S₁仅控制电动机，需串联在电动机所在支路；
4. 开关S₂仅控制台灯，需串联在台灯所在支路。
逐个分析选项：
选项A：电动机、台灯与所有开关串联，只有全部开关闭合两用电器才同时工作，不符合要求。
选项B：电动机与台灯并联，S接在干路，S₁串联在电动机支路，S₂串联在台灯支路。闭合S后系统进入准备状态，闭合S₁电动机单独工作，闭合S₂台灯单独工作，完全符合设计要求。
选项C：开关S与S₁并联，闭合S后电动机直接启动，无需闭合S₁，不符合要求。
选项D：开关S₂并联在电源两端，闭合S₂后会造成电源短路，不符合电路安全和设计要求。
综上，符合要求的是选项B。

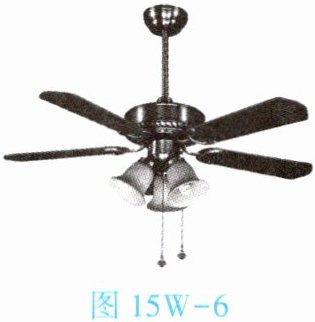

7. (★★)如图15W-6所示为一款吊扇灯，由一个电动机和三个灯泡组合而成，闭合总开关S后，再闭合开关S₁，三个灯泡都亮且互不影响，然后闭合开关S₂，电动机开始工作。图15W-7所示电路图中符合实际的是 【 】
图15W-6

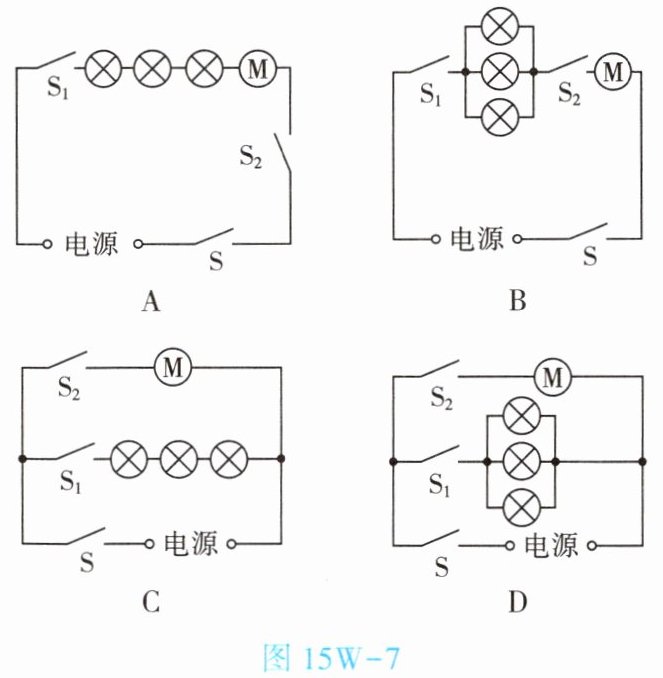

图15W-7

D】

解：
根据题目给出的工作要求梳理电路特征：
1. 三个灯泡互不影响，说明三个灯泡为并联连接；
2. 总开关S控制整个电路，位于干路；闭合S后，S₁单独控制三个并联的灯泡，S₂单独控制电动机，灯泡与电动机的工作互不干扰。
逐一判断选项：
选项A：电动机与三个灯泡全部串联，不符合要求，错误。
选项B：三个并联灯泡与电动机串联，无法独立工作，不符合要求，错误。
选项C：三个灯泡为串联连接，灯泡之间相互影响，不符合要求，错误。
选项D：S在干路控制整个电路，三个灯泡并联，S₁控制灯泡支路，S₂单独控制电动机支路，所有条件均满足，正确。
【
