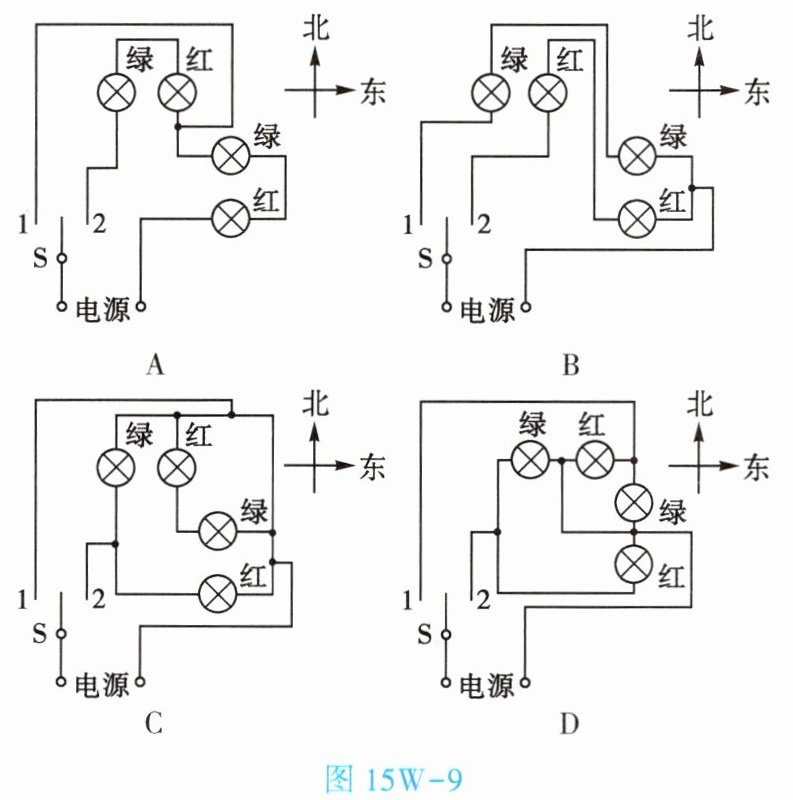

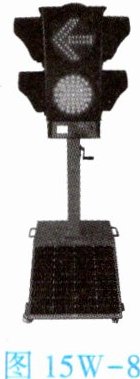

8. (★★★)某物理兴趣小组利用周末对如图15W-8交通信号灯进行了考察研究。该小组通过观察,设计出模拟东、北方向红灯和绿灯指令的简易电路图,图15W-9所示的四个电路中符合要求的是 【 】

图15W-8

图15W-9
图15W-8
图15W-9
答案
解:
交通信号灯的工作逻辑为:
1. 单刀双掷开关S接触点1时,东方方向绿灯亮、北方方向红灯亮,两灯并联正常工作;
2. 单刀双掷开关S接触点2时,北方方向绿灯亮、东方方向红灯亮,两灯并联正常工作。
逐个分析选项:
选项A:开关接1时仅北方绿灯接入电路,开关接2时东方绿灯与东方红灯串联,不符合要求。
选项B:开关接1时北方绿灯与北方红灯串联,开关接2时东方绿灯与东方红灯串联,所有灯均无法正常工作,不符合要求。
选项C:开关接1时,北方红灯与东方绿灯并联接入电路,可正常发光;开关接2时,北方绿灯与东方红灯并联接入电路,可正常发光,完全符合交通信号灯的工作要求。
选项D:开关接1时北方绿灯与北方红灯并联,开关接2时东方绿灯与东方红灯并联,不符合东西、南北方向信号灯的控制逻辑。
综上,符合要求的是选项C。
【答案】C
交通信号灯的工作逻辑为:
1. 单刀双掷开关S接触点1时,东方方向绿灯亮、北方方向红灯亮,两灯并联正常工作;
2. 单刀双掷开关S接触点2时,北方方向绿灯亮、东方方向红灯亮,两灯并联正常工作。
逐个分析选项:
选项A:开关接1时仅北方绿灯接入电路,开关接2时东方绿灯与东方红灯串联,不符合要求。
选项B:开关接1时北方绿灯与北方红灯串联,开关接2时东方绿灯与东方红灯串联,所有灯均无法正常工作,不符合要求。
选项C:开关接1时,北方红灯与东方绿灯并联接入电路,可正常发光;开关接2时,北方绿灯与东方红灯并联接入电路,可正常发光,完全符合交通信号灯的工作要求。
选项D:开关接1时北方绿灯与北方红灯并联,开关接2时东方绿灯与东方红灯并联,不符合东西、南北方向信号灯的控制逻辑。
综上,符合要求的是选项C。
【答案】C

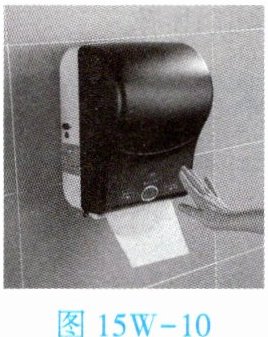

9. (★★★)商场在卫生间安装了智能纸巾盒,如图15W-10所示。使用时,智能纸巾盒工作状态由两个开关控制:若单独闭合开关$S_1$,指示灯亮,但不送纸,再用手遮挡感应区(相当于闭合开关$S_2$)时,电动机转动送纸;若只用手遮挡感应区,指示灯不亮,电动机也不送纸。请你在虚线框内画出智能纸巾盒内部的电路图。


答案
解:
根据工作要求推导电路连接逻辑:
1. 仅闭合$S_1$时指示灯亮、电动机不工作,仅闭合$S_2$时所有用电器都不工作,说明$S_1$是干路总开关,控制整个电路;
2. 指示灯与电动机工作互不影响,二者为并联关系,指示灯所在支路无额外开关,电动机所在支路由开关$S_2$单独控制。
电路图绘制结构:
从电源正极出发,先连接干路开关$S_1$,之后电路分为两条并联支路:
第一条支路:直接串联指示灯,回到电源负极;
第二条支路:依次串联开关$S_2$、电动机,回到电源负极。
该电路完全符合题目所有工作要求。
(电路图示意:
```
+---[S₁]-------+-------+
| | |
| [灯] [S₂]
| | |
| | [M]
| | |
+--------------+-------+----(-)
```
)
根据工作要求推导电路连接逻辑:
1. 仅闭合$S_1$时指示灯亮、电动机不工作,仅闭合$S_2$时所有用电器都不工作,说明$S_1$是干路总开关,控制整个电路;
2. 指示灯与电动机工作互不影响,二者为并联关系,指示灯所在支路无额外开关,电动机所在支路由开关$S_2$单独控制。
电路图绘制结构:
从电源正极出发,先连接干路开关$S_1$,之后电路分为两条并联支路:
第一条支路:直接串联指示灯,回到电源负极;
第二条支路:依次串联开关$S_2$、电动机,回到电源负极。
该电路完全符合题目所有工作要求。
(电路图示意:
```
+---[S₁]-------+-------+
| | |
| [灯] [S₂]
| | |
| | [M]
| | |
+--------------+-------+----(-)
```
)

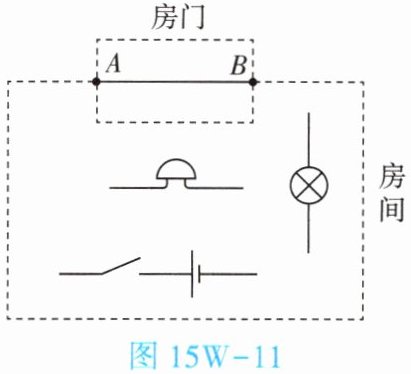

10. (★★★)如图15W-11所示是仓库自动防盗报警电路图,房门只要不是用钥匙打开,AB间的细导线会断开,电铃发声自动报警,否则只有灯亮。请你根据以上要求将报警电路图连接完整。

图15W-11
图15W-11
答案
解:
电路连接方法:
1. 用导线将电源正极与灯泡的一个接线柱连接,灯泡的另一个接线柱连接到接线柱B。
2. 用导线将接线柱A与开关的一个接线柱连接,开关的另一个接线柱连接到电源负极。
3. 用电铃两端的接线柱分别接在B点、A点与开关之间的导线上,使电铃与AB间的细导线并联。
连接后,用钥匙正常开门时AB间导线连通,电铃被短路,只有灯泡通电发光;非正常开门AB间导线断开,电流依次经过灯泡、电铃、开关,电铃通电发声报警,符合设计要求。
电路连接方法:
1. 用导线将电源正极与灯泡的一个接线柱连接,灯泡的另一个接线柱连接到接线柱B。
2. 用导线将接线柱A与开关的一个接线柱连接,开关的另一个接线柱连接到电源负极。
3. 用电铃两端的接线柱分别接在B点、A点与开关之间的导线上,使电铃与AB间的细导线并联。
连接后,用钥匙正常开门时AB间导线连通,电铃被短路,只有灯泡通电发光;非正常开门AB间导线断开,电流依次经过灯泡、电铃、开关,电铃通电发声报警,符合设计要求。
