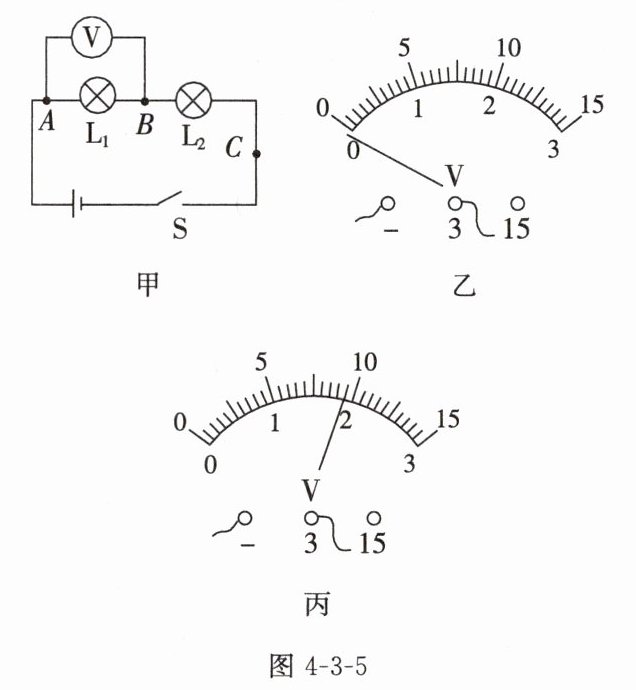

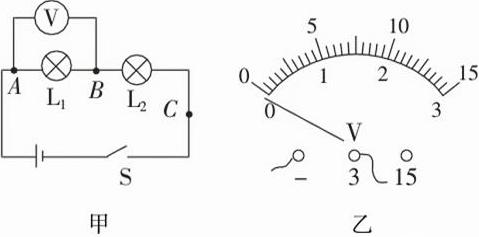

8.小明和小红在探究串联电路中电压的特点时，设计了图4-3-5甲所示的电路，电源电压为3 V。

（1）连接电路时，开关应。小明发现电压表出现如图4-3-5乙所示的情况，原因是。
（2）排除故障后，闭合开关S，电压表的示数如图4-3-5丙所示，此时灯$L_1$两端的电压为V。
（3）在测灯$L_2$两端的电压时，为了节省时间，小红让电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上。这个方法（选填“能”或“不能”）测出灯$L_2$两端的电压，原因是。

8.
(1) 断开；电压表没有调零
(2) 1.9 V
(3) 不能；电压表的正、负接线柱会接反

【分析】
1. 连接电路时，开关断开是为防止连接过程中短路损坏元件，是电路连接的基本要求；电压表使用前需调零，图乙中指针未指零刻度，说明电压表未调零。
2. 读取电压表示数时，先确定量程，图丙电压表用0~3V量程，分度值0.1V，根据指针位置可读出L₁两端电压。
3. 电压表使用规则是电流从正接线柱流入、负接线柱流出，小红改接后会导致正负接线柱接反，无法正确测量L₂电压。
【解析】
（1）连接电路时，为避免短路，开关应断开；图乙中电压表指针未在零刻度，原因是电压表使用前没有调零。
（2）图丙中电压表选用0~3V量程，分度值0.1V，指针指向1.9V，故灯L₁两端电压为1.9V。
（3）电压表使用时电流需正进负出，小红将A接点改接到C接点后，电压表正负接线柱接反，无法正确测量L₂两端电压，因此该方法不能测出。
【答案】
8.
(1) 断开；电压表没有调零
(2) 1.9 V
(3) 不能；电压表的正、负接线柱会接反

【知识点】
串联电路电压规律、电压表的使用、电路连接操作
【点评】
本题为串联电路电压探究的基础实验题，考查电路连接安全要求、电压表使用规则及电压读数，需掌握电压表正确使用方法，难度适中，是电学基础内容。
【难度系数】
0.7
