1.组成:有一种调光台灯可以利用作为光源,并且通过来调节电路。制作时需要注意的是电源电压和小灯泡的规格要匹配。
2.原理:在串联电路中,利用变阻器改变电路中的,从而改变灯泡两端的,由此改变灯泡的亮度。
【活动器材】
一个装有两节电池的电池盒、一个标有2.5 V的小灯泡、一个电位器、一个洞洞板、一根PVC管、开关、长短导线、胶带、一次性纸杯等。
【动手实践】
1.制作:首先用长导线穿过PVC管,管的上端固定连接小灯泡,下端插在洞洞板上;再把洞洞板放在桌面上作为底座;接着把电池盒、开关、电位器固定在洞洞板上;最后把电池盒、开关、电位器用导线连接起来,并把一次性纸杯斜扣在小灯泡上作为灯罩。
2.试用与调整:检查底座是否牢固,电路连接是否松动;闭合开关,移动电位器的滑片,看看怎样调节才能使小灯泡越来越亮。
【活动评估】
也可以用发光二极管或LED灯作为光源;PVC管不好找的话,可用两双一次性筷子夹住纸杯作为支架;可以用滑动变阻器代替电位器。
【实践应用】
1.小明的书桌上有一盏调光书写台灯,台灯上调节灯光亮度的旋钮实质上是一个()。
A.电源 B.电流表
C.开关 D.变阻器

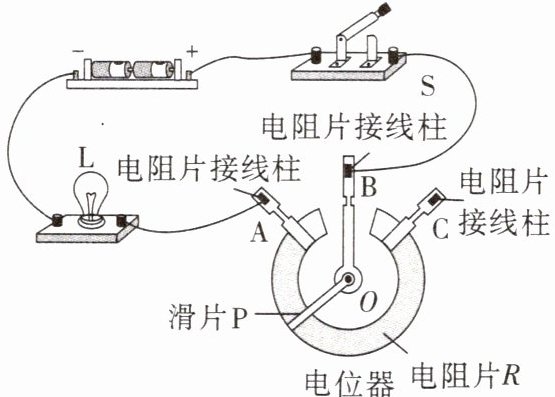

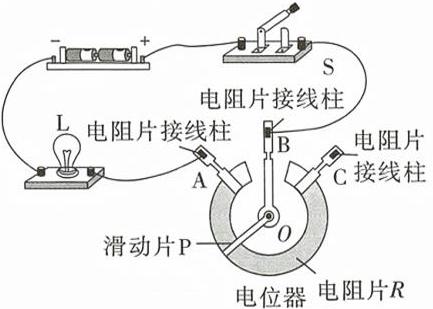

2.小文同学利用电位器、直流稳压电源、导线、开关和小灯泡,组装了一个调光台灯,电路如图所示。闭合开关,将滑片P顺时针向A接线柱滑动的过程中,电位器接入电路中的电阻(选填“变大”“变小”或“不变”),小灯泡的亮度(选填“变亮”“变暗”或“不变”)。

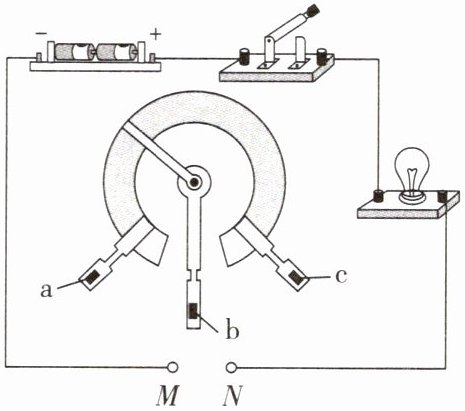

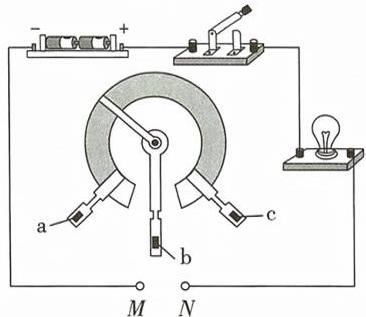

3.某同学从网上买了一个规格合适的电位器,准备制作一个简易的调光台灯。电路设计如图所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的两个接线柱分别与电路中的M、N两点相连,闭合开关后,旋转旋钮,台灯(选填“能”或“不能”)完全熄灭。

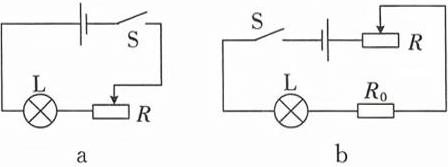

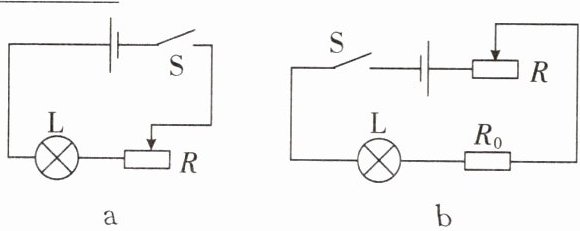

4.如图所示是两个同学设计的调光台灯电路,老师认为图b方案更好一些,理由是


。

1. 小灯泡；变阻器
2. 电阻；电压
实践应用
1. D
2. 变小；变亮
3. b、c；不能
4. 串联一个电阻器R₀，可以防止滑动变阻器移动到最左端时，电路中电流过大，对灯泡起到保护作用
