2026年优佳学案（云南）九年级物理全一册人教版第78页答案

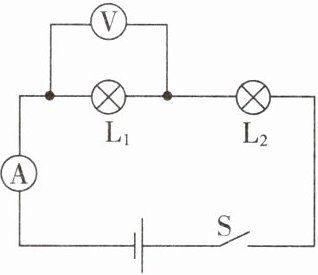

8. 根据如图所示的电路图，回答下列问题。

(1)开关S闭合，两个灯泡都不亮，电流表、电压表均无示数，则电路故障可能是灯
$\boldsymbol{L_2}$断路
。
(2)开关S闭合，两个灯泡都不亮，电流表无示数，电压表示数接近电源电压，则电路故障可能是灯
$\boldsymbol{L_1}$断路
。
(3)开关S闭合，过了一会儿，电流表示数变大，电压表示数变为0，则电路故障可能是灯
$\boldsymbol{L_1}$短路
。
(4)开关S闭合，过了一会儿，电流表、电压表示数均变大，则电路故障可能是灯
$\boldsymbol{L_2}$短路
。

答案

(1) $\boldsymbol{L_2}$断路
(2) $\boldsymbol{L_1}$断路
(3) $\boldsymbol{L_1}$短路
(4) $\boldsymbol{L_2}$短路
9.小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物。闭合开关，发现灯$\mathrm{L}_1$和$\mathrm{L}_2$都不亮，小明用电压表逐一与元件并联，以查找故障，测量得出$U_{ab}=0\ \mathrm{V};U_{bc}=0\ \mathrm{V};U_{cd}=6\ \mathrm{V};U_{ad}=6\ \mathrm{V}$。若电路只有一处故障，则故障可能为(
C
)。

A.$\mathrm{L}_1$断路
B.$\mathrm{L}_1$短路
C.$\mathrm{L}_2$断路
D.$\mathrm{L}_2$短路

答案

C

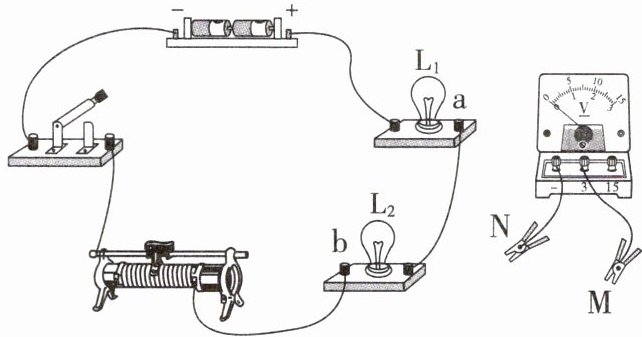

10.如图所示,两个灯泡都不亮。在闭合开关且不拆开导线的情况下,将M接电源“+”极,N依次试触a、b接线柱,发现前后两次电压表示数相等,且接近3 V。若故障是由两灯引起的,则可能是(
D
)。


A.$L_1$、$L_2$都短路
B.$L_1$、$L_2$都断路
C.$L_1$短路且 $L_2$断路
D.$L_1$断路且 $L_2$短路

答案

D
11.(多选)如图所示，闭合开关S时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不亮。若电路中的故障是灯$\mathrm{L}_1$断路，用一块电压表查找故障，闭合开关S，下列说法中正确的是(
BCD
)。

A.电压表接在b、c两点间，电压表示数接近电源电压
B.电压表接在a、b两点间，电压表示数接近电源电压
C.电压表接在c、d两点间，电压表示数为0 V
D.电压表接在a、d两点间，电压表示数为电源电压

答案

BCD
12.小明发现在如图所示电路中，闭合开关S，灯泡L不亮且电流表和电压表均无示数。用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定
$\boldsymbol{S}$
（需填电路图中的元件符号）断路。小明找出并排除此故障后，闭合开关，发现无论怎样移动滑动变阻器的滑片，灯泡都只能微弱发光，且电流表、电压表示数均不变，则出现此现象的原因可能是
$\boldsymbol{滑动变阻器使用了下面两个接线柱}$
。

答案

$\boldsymbol{S}$；$\boldsymbol{滑动变阻器使用了下面两个接线柱}$
