1.在图中画出路灯S下小明的影长，并用大括号标出。

1. 如图所示

【分析】要画出路灯下小明的影长，需利用光的直线传播原理：路灯S是点光源，光线沿直线传播，从S发出经过小明头顶的光线会投射到地面上一点，小明的脚到该点的线段就是影长，用大括号标注该线段即可。
【解析】根据光的直线传播，影子是光在同种均匀介质中沿直线传播时，遇到不透明物体，在物体后方形成的暗区。本题中，点光源S发出的光线经过小明头顶，与地面交于点O，小明脚到O点的线段即为影长。作图步骤：①连接点光源S与小明的头顶；②延长该线段，与地面相交于点O；③用大括号标出小明脚到O点的线段，即为小明的影长。
【答案】画出小明脚到地面交点O的线段，用大括号标注该线段（对应正确作图）
【知识点】光的直线传播、影子的形成
【点评】本题考查光的直线传播在影子形成中的应用，属于基础光学作图题，考查学生对原理的理解和作图能力。
【难度系数】0.6

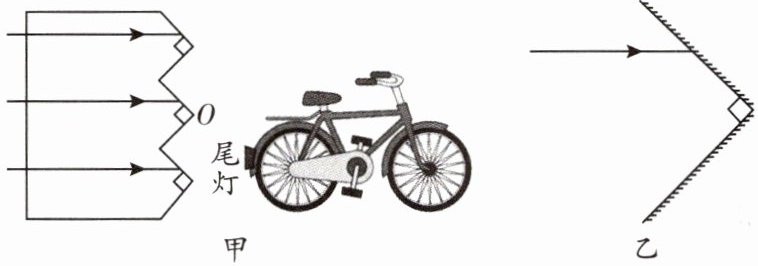

2. 自行车尾灯在夜晚当有光照射它的时候会很亮，但是它本身不发光。自行车尾灯是由互为直角的一些小平面镜组成的，如图甲所示，请在乙图中作图说明自行车尾灯反射灯光的过程。

2. 如图所示

【分析】要解决这个问题，需利用光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。自行车尾灯由互相垂直的小平面镜组成，光线经过两次反射后，最终反射光线会与入射光线平行反向，作图时需分两步，先画第一次反射，再画第二次反射。
【解析】1. 对于乙图中的水平入射光线，先过入射点作第一个平面镜的法线（垂直于镜面的虚线），根据反射角等于入射角，画出第一次反射光线；2. 第一次反射光线作为第二个平面镜的入射光线，过其入射点作第二个平面镜的法线，再根据反射角等于入射角，画出第二次反射光线，最终得到的反射光线与原入射光线平行且方向相反，符合自行车尾灯的反射规律。
【答案】如图所示
【知识点】光的反射定律，平面镜反射
【点评】本题是光的反射定律在生活中的典型应用，通过互相垂直的平面镜实现光线的反向反射，体现了物理知识对生活的实用价值，作图时需准确运用反射定律确定光线方向。
【难度系数】0.5

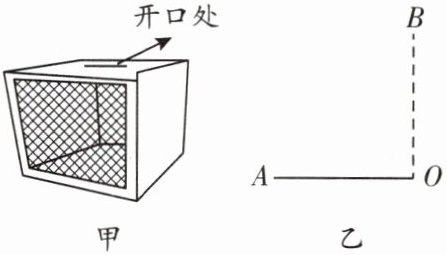

3.如图甲是一个利用平面镜成像原理制作的“魔盒”。向“魔盒”上方开口处投入硬币,通过前面的透明玻璃看不到硬币,硬币神奇地“消失了”。图乙是其原理图,盒内放有一面平面镜,我们透过透明玻璃看到的OB实际上是OA的虚像。请你在乙图中找到平面镜的位置并画出平面镜。

3. 如图所示

【分析】要确定平面镜的位置，需利用平面镜成像的核心规律：像与物体关于镜面对称。题目中说明OB是OA的虚像，因此平面镜是OA和OB的对称轴，即∠AOB的角平分线（因∠AOB为90°，平面镜与OA、OB均成45°角），以此保证OA的虚像为OB。
【解析】根据平面镜成像“像与物关于镜面对称”的特点，作∠AOB的角平分线，该角平分线即为平面镜的位置，在该直线上画出表示平面镜的短斜线符号，此时OA关于该平面镜的虚像就是OB，符合题目要求。
【答案】如图所示（平面镜为∠AOB的角平分线，带平面镜符号）
【知识点】平面镜成像特点
【点评】本题考查平面镜成像规律的应用，关键是利用像与物的对称性确定平面镜位置，属于基础应用类题目，难度适中。
【难度系数】0.5

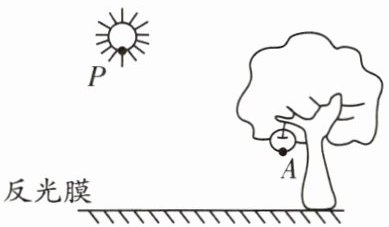

4.如图所示,请在图中画出一束太阳光从P点经地面上水平的反光膜反射至苹果上A点的光路图。

4. 如图所示

【分析】要画出太阳光从P点经反光膜反射到A点的光路，需结合光的反射定律与平面镜成像原理：先根据平面镜成像“像与物关于镜面对称”的特点，作出P点关于反光膜的对称点P'；由于反射光线的反向延长线经过像点，因此连接P'A，与反光膜的交点即为光线的入射点O；最后连接P与O（入射光线）、O与A（反射光线），并在光线上标注箭头表示光的传播方向，对称辅助线用虚线，光线用实线。
【解析】1. 作点P关于反光膜的对称点P'（用虚线，为辅助线）；2. 连接P'A，与反光膜交于点O，O为入射点；3. 连接PO，标注箭头（方向从P指向O，为入射光线）；4. 连接OA，标注箭头（方向从O指向A，为反射光线），完成光路图。
【答案】如图所示
【知识点】光的反射；平面镜成像
【点评】本题是光的反射作图基础题，核心是利用平面镜成像确定入射点，需掌握光的反射定律和平面镜成像的作图规则，注意实线、虚线的使用规范。
【难度系数】0.6

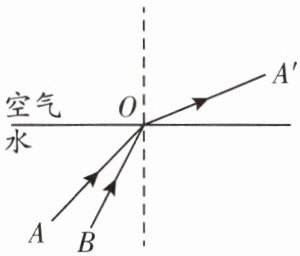

5.如图所示，$OA'$是入射光线$AO$的折射光线，请在图中画出入射光线$BO$的折射光线$OB'$的大致位置及其反射光线。

5. 如图所示

【分析】
要解决这个问题，需结合光的反射定律和折射规律：①光从水斜射入空气时，反射光线与入射光线分居法线两侧，反射角等于入射角，据此可画出BO的反射光线；②光从水斜射入空气时，折射角大于入射角，且折射角随入射角的增大而增大。由于BO的入射角小于AO的入射角，所以BO对应的折射角也小于AO的折射角，据此确定OB'的大致位置。
【解析】
1. 画反射光线：根据光的反射定律，在水中法线的另一侧，画出与BO关于法线对称的反射光线。
2. 画折射光线：光从水斜射入空气，折射角大于入射角，且入射角越小，折射角越小。因为BO的入射角小于AO的入射角，所以BO的折射角小于AO的折射角，因此在空气中法线的另一侧，画出OB'，使其位于A'O的下方（靠近法线），符合折射规律。
【答案】
如图所示
【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光的反射和折射规律的应用，核心是理解折射角与入射角的关系，以及反射定律的内容，需准确区分不同光线的位置关系，属于光学基础应用题型。
【难度系数】
0.5

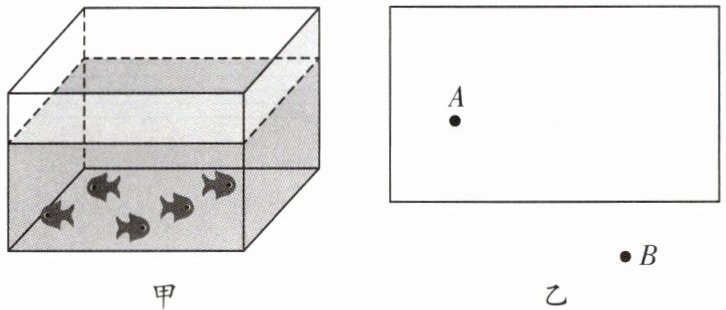

6.如图甲是小明家的鱼缸，鱼缸左侧的玻璃上有一条鱼的像。图乙是其简化图，A为鱼缸中实际的鱼，B为小明眼睛的位置。请你在乙图中画出：
(1)鱼A在左侧玻璃中的像$A'$。
(2)小明在鱼缸前方看到水中鱼的大致光路图。

6. 如图所示

【分析】
本题需完成两个作图：一是鱼A在左侧玻璃中的像，二是看到鱼的光路。首先，左侧玻璃相当于平面镜，根据平面镜成像特点，像与物关于镜面对称，因此作A关于左侧玻璃的对称点，就是像A'；其次，小明看到鱼，是鱼的光线从水中斜射入空气中发生折射，折射光线进入人眼，人眼逆着折射光线看到虚像，所以先确定入射点：连接A和B，与左侧玻璃的交点即为入射点，再根据折射规律，光从水到空气，折射角大于入射角，画出折射光线，且折射光线的反向延长线过A'。
【解析】
1. 画像A'：过A点作左侧玻璃的垂线，延长垂线到玻璃另一侧，使A'到玻璃的距离等于A到玻璃的距离，得到A'；
2. 画光路：连接A、B，与左侧玻璃交于点O；连接A'、O，A'O为虚线（反向延长线），AO为入射光线（箭头从A指向O），OB为折射光线（箭头从O指向B），注意折射光线OB远离法线，符合光从水斜射入空气的折射规律。
【答案】
如图所示（对应题目给出的包含A'、AO、OB的光路图）
【知识点】
平面镜成像、光的折射
【点评】
本题结合生活场景考查光学作图，需熟练掌握平面镜成像的对称特点和光的折射规律，作图时要注意光线的方向和虚实线的区分，是初中光学的基础作图题。
【难度系数】
0.5
