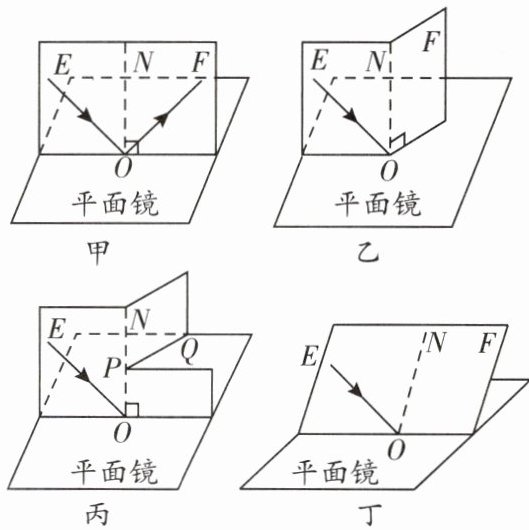

7. 在“探究光的反射定律”时，小李进行了如图所示的实验。

(1)先将平面镜平放在水平桌面上，再把白色硬纸板放在平面镜上。
(2)如图甲所示，小李让一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF；然后将纸板绕ON向后折，如图乙所示；在NOF面上看不到反射光线，此时，反射光（填“存在”或“不存在”）。
(3)为了进一步确定此时反射光线的位置，小李将纸板沿PQ剪开，将纸板的上半部分向后折，如图丙所示，发现在纸板右侧的（填“上部”或“下部”）会看到反射光线。
(4)若如图丁所示将纸板整体向后倾斜：
①此时，反射光线（填字母序号）。
A. 仍在纸板上呈现
B. 被纸板挡住
C. 在纸板前方
②此时，ON（填“是”或“不是”）入射光线EO的法线。

7. (1)垂直
(2)存在
(3)下部
(4)①C ②不是

【分析】本题围绕“探究光的反射定律”的实验展开，需结合实验装置和操作，回忆光的反射定律的核心内容（反射光线、入射光线和法线在同一平面，反射光线与入射光线分居法线两侧，反射角等于入射角），逐一分析问题：
1. 硬纸板放置要求：为让法线在纸板平面内、能呈现反射光线，硬纸板需垂直放在平面镜上；
2. 纸板向后折的现象：反射光线、入射光线和法线共面，纸板折转后反射光线仍存在，只是不在折转后的纸板平面，因此看不到；
3. 沿PQ剪开纸板的情况：反射光线与入射光线仍在同一平面，仅和入射光线同平面的下部能看到反射光线；
4. 纸板整体倾斜的情况：法线是垂直于平面镜的直线，倾斜后的纸板上的ON不再垂直平面镜，反射光线在纸板前方，不在倾斜后的纸板上。
【解析】
(1) 实验中，白色硬纸板需垂直放在平面镜上，才能保证法线在纸板平面，使反射光线能呈现在纸板上，故填“垂直”；
(2) 将纸板绕ON向后折时，NOF面看不到反射光线，是因为反射光线、入射光线和法线在同一平面，此时反射光线仍然存在，只是不在NOF所在的平面，故填“存在”；
(3) 将纸板沿PQ剪开，上半部分向后折，由于反射光线与入射光线仍在同一平面，该平面与纸板下部共面，因此在纸板右侧的下部会看到反射光线，上部不在同一平面，看不到，故填“下部”；
(4) ① 丁图中纸板整体向后倾斜，法线是垂直于平面镜的直线，此时反射光线不在倾斜后的纸板平面，而是在纸板前方，故选C；② 法线必须垂直于平面镜，此时ON与平面镜不垂直，因此不是入射光线EO的法线，故填“不是”。
【答案】(1)垂直；(2)存在；(3)下部；(4)①C ②不是
【知识点】光的反射定律；探究光的反射实验
【点评】本题考查光的反射定律的实验探究，重点在于理解实验操作的原理和现象对应的规律，属于基础实验题，需掌握实验中的关键要点，难度适中。
【难度系数】0.6

8. 为了探究光反射时的规律，实验小组的同学选用了平面镜、纸板、激光笔、量角器和几种不同颜色的笔，依据教材设计了如图所示的实验。

(1)为了便于从不同方向都能观察到入射光线和反射光线，应选作为光屏。（填序号）
A.光滑的白色面板
B.光滑的黑色面板
C.粗糙的白色面板
D.粗糙的黑色面板

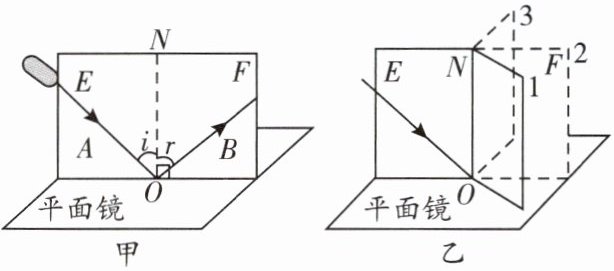

(2)如图甲所示，打开激光笔使光沿AO入射，此时图中∠i是（填“入射”或“反射”）角。
(3)如图乙所示，在操作中发现，光屏F旋转到1、3位置时观察不到反射光线，只有旋转到2位置时才能观察到反射光线。这一现象说明：光反射时，反射光线、入射光线和法线在。
(4)实验需要多次改变入射角的大小并测量反射角的大小，目的是（填序号）。
A.减小误差 B.寻找普遍规律

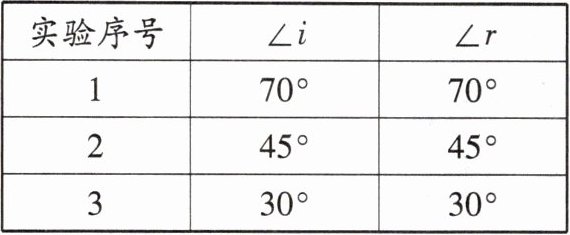

(5)将实验测得的∠i和∠r数据记录在下表中，根据数据得出的结论是：。

8. (1)C
(2)入射
(3)同一平面内
(4)B
(5)在光的反射现象中,反射角等于入射角

【分析】
1. 第(1)题：要从不同方向观察入射和反射光线，需发生漫反射，粗糙表面可实现漫反射；白色物体能反射所有色光，便于清晰观察光线，黑色物体吸收所有光，无法观察，据此选择合适的光屏。
2. 第(2)题：根据入射角的定义（入射光线与法线的夹角），判断∠i属于入射角。
3. 第(3)题：光屏F旋转到不同位置时，仅在与光屏E同一平面处能观察到反射光线，说明反射光线、入射光线和法线的位置关系。
4. 第(4)题：探究光反射规律的实验中，多次改变入射角测量反射角，是为了避免实验偶然性，寻找普遍规律，而非减小误差，据此选择目的。
5. 第(5)题：分析实验测得的∠i和∠r数据，总结反射角与入射角的关系。
【解析】
(1) 要从不同方向观察光线，需发生漫反射，粗糙表面能发生漫反射；白色物体可反射所有色光，便于观察光线，黑色物体吸收所有光，无法清晰观察，因此选C。
(2) 入射角是入射光线与法线的夹角，图中∠i是入射光线AO与法线的夹角，故为入射角。
(3) 光屏F旋转到非同一平面位置时无法观察到反射光线，仅在同一平面时可观察，说明光反射时，反射光线、入射光线和法线在同一平面内。
(4) 探究光反射规律的实验中，多次改变入射角测量反射角，目的是寻找普遍规律，减小误差是测量类实验多次操作的目的，故选B。
(5) 分析实验数据可知，每次测量的反射角都等于对应的入射角，因此结论为：在光的反射现象中，反射角等于入射角。
【答案】
(1)C (2)入射 (3)同一平面内 (4)B (5)在光的反射现象中,反射角等于入射角
【知识点】
光的反射定律、漫反射
【点评】
本题是探究光反射规律的基础实验题，考查了实验器材选择、概念辨析、实验结论等核心考点，注重对实验过程和原理的理解，难度适中，是光现象部分的重点基础题型。
【难度系数】
0.6
