9.在“测量小灯泡的电功率”的实验中，电源电压恒为6 V，小灯泡的额定电压为2.5 V，正常发光时灯丝的电阻约为10 Ω，滑动变阻器的最大阻值为40 Ω。

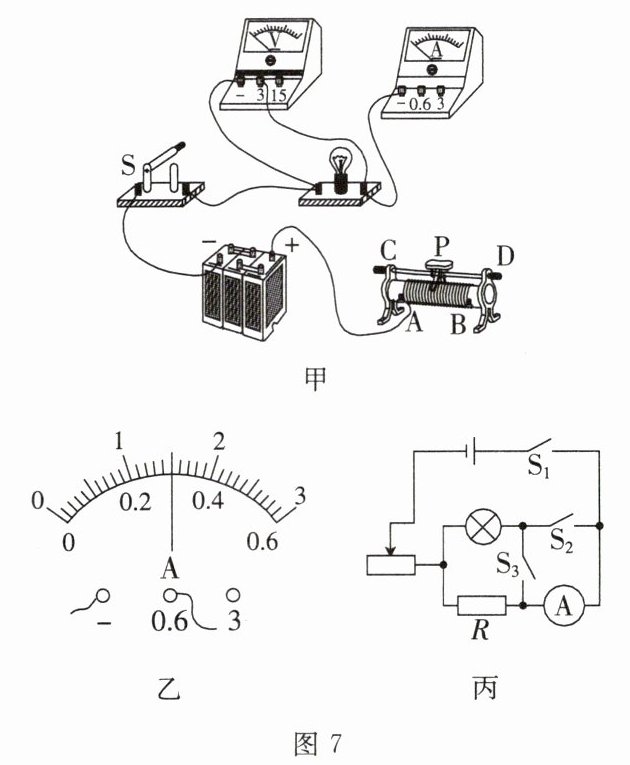

(1)请用笔画线代替导线在图7甲中完成实物电路的连接。(导线不能交叉)
(2)连接好电路，闭合开关，发现小灯泡发光较暗，这是因为。
(3)实验过程中，若电压表示数为1.8 V，要使小灯泡正常发光，则滑片应向(选填“A”或“B”)端移动。
(4)当小灯泡正常发光时，电流表示数如图7乙所示，则小灯泡的额定功率为W。
(5)没有电压表，某同学找了一个阻值为10 Ω的定值电阻R，设计了图7
丙所示的电路图，也测出了小灯泡的额定功率。请简述实验过程中需测量的物理量，并用相应字母表示。
a.只闭合开关$ S_1 $和$ S_2 $，调节滑动变阻器，使电流表示数为A时，小灯泡正常发光。
b.只闭合开关$ S_1 $和$ S_3 $，。
c. $ P_{灯}= $
(用已知量和测量量表示)

9. (1) 电流表选择0~0.6A量程串联接入电路，电压表选择0~3V量程并联在小灯泡两端，导线不交叉。
(2)滑动变阻器接入电路的电阻较大
(3)A
(4)0.75
(5)a. 0.25
b. 保持滑片位置不变，读出电流表示数I
c. $2.5\ \mathrm{V}×(I-0.25\ \mathrm{A})$

【分析】
本题围绕“测量小灯泡的电功率”实验展开，需结合电路连接、滑动变阻器作用、电流表读数、特殊方法测额定功率等知识点解题：
1. 实物连接：电流表串联，根据灯泡正常发光电流约为$I=\frac{U}{R}=\frac{2.5\ \mathrm{V}}{10\ \Omega}=0.25\ \mathrm{A}$，选0~0.6A量程；电压表并联灯泡，额定电压2.5V，选0~3V量程；滑动变阻器“一上一下”接入电路，导线不交叉。
2. 小灯泡发光暗：说明电路电流小，总电阻大，滑动变阻器接入电阻过大导致。
3. 电压低于额定电压时，需增大灯泡两端电压，根据串联分压规律，减小滑动变阻器接入电阻。
4. 电流表读数：0~0.6A量程分度值0.02A，结合$P=UI$计算额定功率。
5. 缺电压表测额定功率：利用定值电阻与灯泡电压相等，先让定值电阻电流对应额定电压，再测总电流得到灯泡额定电流，进而算额定功率。
【解析】

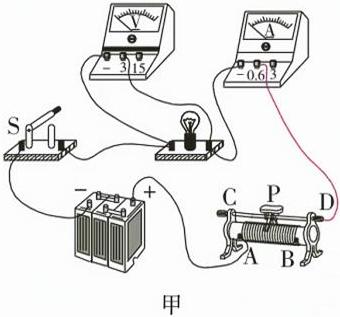

(1) 实物连接：电流表选0~0.6A量程串联接入，电流正进负出；电压表选0~3V量程并联在小灯泡两端，正接线柱接灯泡正极；滑动变阻器接一上一下接线柱，导线不交叉，连接如图（对应参考答案的图）。
(2) 小灯泡发光较暗，是因为电源电压不变时，滑动变阻器接入电路的电阻较大，导致电路总电阻大、电流小，灯泡实际功率小。
(3) 电压表示数1.8V低于额定电压2.5V，需减小滑动变阻器接入电阻，由图甲滑动变阻器接线可知，滑片向A端移动。
(4) 电流表用0~0.6A量程，分度值0.02A，示数为0.3A，额定功率$P_{\mathrm{额}}=U_{\mathrm{额}}I_{\mathrm{额}}=2.5\ \mathrm{V}×0.3\ \mathrm{A}=0.75\ \mathrm{W}$。
(5) a. 只闭合$S_1$和$S_2$时，定值电阻$R$与灯泡并联，要使灯泡正常发光，需$R$两端电压为2.5V，电流$I_R=\frac{2.5\ \mathrm{V}}{10\ \Omega}=0.25\ \mathrm{A}$，故调节滑动变阻器使电流表示数为0.25A；
b. 保持滑片位置不变，只闭合$S_1$和$S_3$，此时电流表测$R$和灯泡的总电流，读出电流表示数$I$；
c. 灯泡额定电流$I_{\mathrm{额}}=I - 0.25\ \mathrm{A}$，故额定功率$P_{\mathrm{灯}}=2.5\ \mathrm{V}×(I - 0.25\ \mathrm{A})$。
【答案】
(1) （对应参考答案的图）
(2) 滑动变阻器接入电路的电阻较大
(3) A
(4) 0.75
(5) a. 0.25；b. 保持滑片位置不变，读出电流表示数$I$；c. $2.5\ \mathrm{V}×(I-0.25\ \mathrm{A})$
【知识点】
测量小灯泡电功率、滑动变阻器的使用、欧姆定律的应用
【点评】
本题是电学实验综合题，涵盖电路连接、实验操作、特殊方法测功率等核心考点，需熟练掌握串联电路规律与电表使用，对学生综合应用能力要求较高。
【难度系数】
0.5
