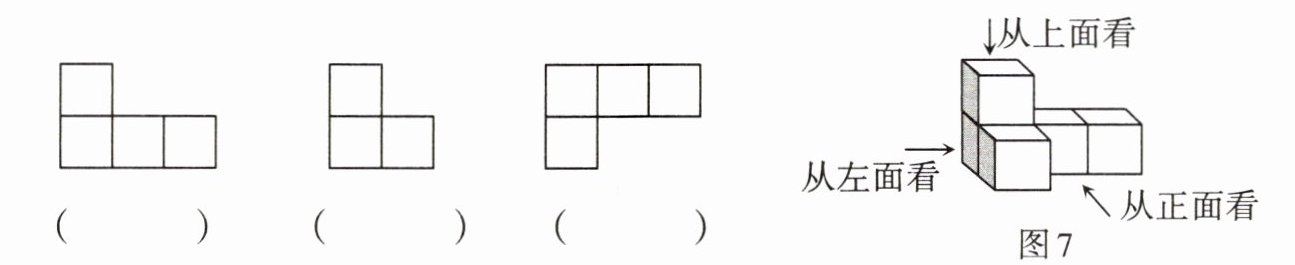

5. 写出下面平面图形分别是图7物体的哪个视图.
（） （） （）
从左面看
↓从上面看
→从左面看
↖从正面看

解：
从左到右三个平面图形依次是：主视图（从正面看的视图）、左视图（从左面看的视图）、俯视图（从上面看的视图）。

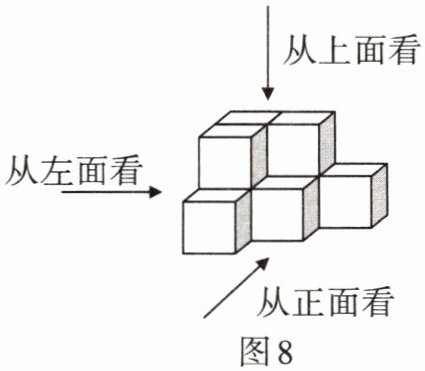

1. 图8是由一些大小相同的小正方体搭成的简单几何体.
(1)图中有个小正方体；
(2)若每个正方体的棱长都为1,则该几何体的表面积为；
(3)请画出它的三视图.

(1) $\boldsymbol{7}$
(2) $\boldsymbol{26}$
(3) 三视图如上述描述绘制。

解：
(1) 分层计数，底层有5个小正方体，上层有2个小正方体，总共有7个小正方体；
(2) 棱长为1的小正方体每个面的面积为1，从正面、反面观察各有4个面，从左面、右面观察各有4个面，从上面、下面观察各有5个面，总表面积为$(4+4+5)×2×1=26$；
(3) 三视图绘制如下：
主视图：共3列，从左到右第一列有2个正方形上下叠放，第二列、第三列各有1个正方形，所有底层正方形在同一水平线上对齐；
左视图：共3列，从左到右第一列有2个正方形上下叠放，第二列、第三列各有1个正方形，所有底层正方形在同一水平线上对齐；
俯视图：共3行，从上到下第一行有2个正方形，第二行有2个正方形，第三行有1个正方形，所有左侧正方形在同一竖直线上对齐。

2. 如图9,这是一个由小立方块搭成的几何体的俯视图,小正方形中的数字表示该位置的小立方块的个数.请你画出它的主视图与左视图.

解：
主视图：共有3列，从左到右每列小正方形的个数依次为3、2、4。
左视图：共有3列，从左到右每列小正方形的个数依次为2、3、4。
按照上述列数和对应小正方形的数量，画出的主视图、左视图如下：
主视图：第一列竖直排列3个小正方形，第二列在第一列右侧对齐底部竖直排列2个小正方形，第三列在第二列右侧对齐底部竖直排列4个小正方形。
左视图：第一列竖直排列2个小正方形，第二列在第一列右侧对齐底部竖直排列3个小正方形，第三列在第二列右侧对齐底部竖直排列4个小正方形。

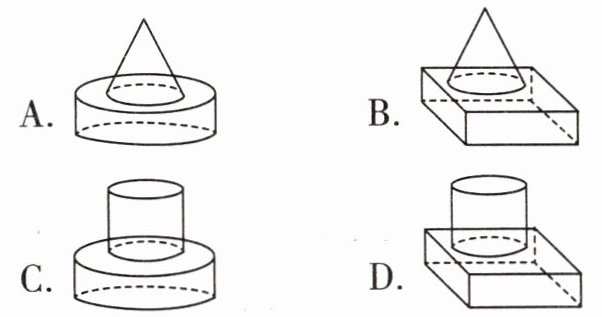

1. 与中的三视图相对应的几何体是()

解：
从给出的三视图可得：
1. 主视图、左视图的上半部分是三角形，说明该组合几何体的上部是圆锥，据此排除上部为圆柱的选项C、D；
2. 俯视图的外轮廓是正方形，说明该组合几何体的下部是底面为正方形的长方体，据此排除下部为圆柱的选项A；
综上，对应的几何体是B。

2. 一个几何体的俯视图是圆，那么它不可能是()

A.棱锥
B.圆锥
C.圆柱
D.球

A

分别判断各选项几何体的俯视图特征：棱锥的俯视图是多边形，中心带有顶点的投影点，不可能是圆；圆锥、竖直放置的圆柱、球的俯视图都可以是圆，因此该几何体不可能是棱锥。
