三、作图题

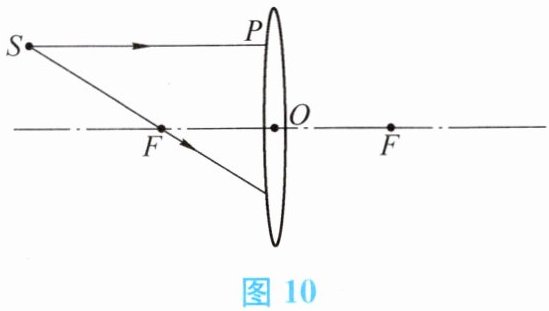

21. 请在图10中将折射光线补画完整。其中F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴。

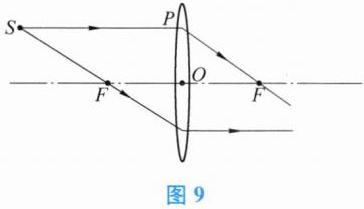

21. 如图9所示

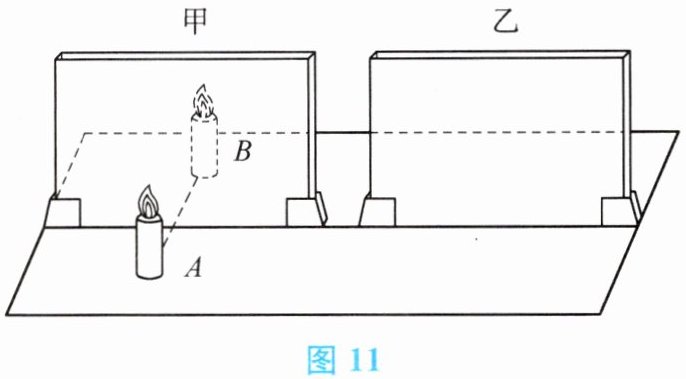

22. 为完成“探究平面镜成像特点”实验，小芳选择了如图11所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是。
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在（选填“A”或“B”）蜡烛一侧观察玻璃板中的像。
（3）当把蜡烛B靠近A的像，发现蜡烛B与A的像重合，说明平面镜所成像的大小与物体的大小。
（4）当仅将玻璃板由图中甲位置水平移至乙位置时，蜡烛A的成像情况是。
A. 蜡烛成像仍在B处
B. 蜡烛成像在B处右侧
C. 蜡烛无法通过玻璃板成像

22. (1) 便于确定像的位置(合理即可) (2) A (3) 相等 (4) A

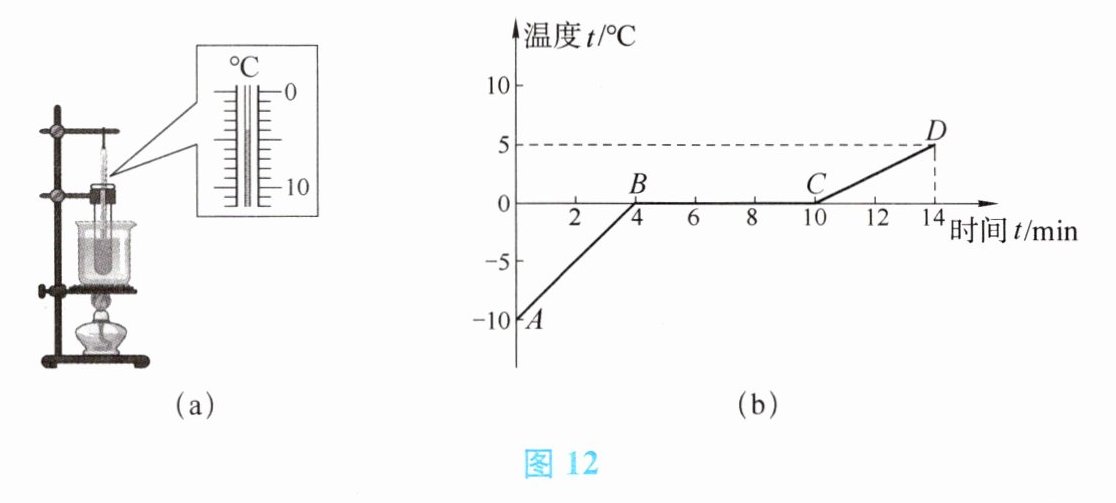

23. 小明所在的学习小组开展了“冰熔化时温度的变化规律”的实验探究，在1个标准大气压下，利用如图12(a)所示的实验装置进行探究。

（1）把装有碎冰块的试管放到装有水的大烧杯中加热，主要目的是使碎冰块。
（2）某时刻试管中温度计的示数如图所示，读数是℃。
（3）根据实验数据，小明作出了冰熔化时温度随时间变化的图像，如图12(b)所示，由图可知，冰属于（选填“晶体”或“非晶体”）。
（4）小明又继续加热一段时间，观察到（选填“试管”“烧杯”或“试管和烧杯”）中的水发生了沸腾现象，温度计的示数不再发生变化。

23. (1) 受热均匀(合理即可) (2) -4 (3) 晶体 (4) 烧杯
