5. 甲灯泡标有“220 V 25 W”的字样，乙灯泡标有“220 V 100 W”的字样（忽略温度对灯丝电阻的影响）。下列说法中不正确的是
（）

A.甲灯灯丝电阻大于乙灯灯丝电阻
B.两灯均正常发光时，乙灯消耗的电能较多
C.两灯并联在电路中时乙灯较亮
D.两灯串联在电路中时甲灯较亮

B

根据公式$P=\frac{U^2}{R}$，可得灯丝电阻$R=\frac{U_{额}^2}{P_{额}}$，两灯额定电压均为220V，甲灯额定功率25W小于乙灯额定功率100W，因此$R_甲＞R_乙$，A说法正确，不符合题意；
根据电能公式$W=Pt$，用电器消耗的电能与实际功率和工作时间都有关，两灯正常发光时乙灯功率更大，但工作时间未知，无法比较消耗电能的多少，B说法错误，符合题意；
两灯并联时两端电压相等，由$P=\frac{U^2}{R}$可知，乙灯电阻更小，实际功率更大，乙灯较亮，C说法正确，不符合题意；
两灯串联时通过的电流相等，由$P=I^2R$可知，甲灯电阻更大，实际功率更大，甲灯较亮，D说法正确，不符合题意。

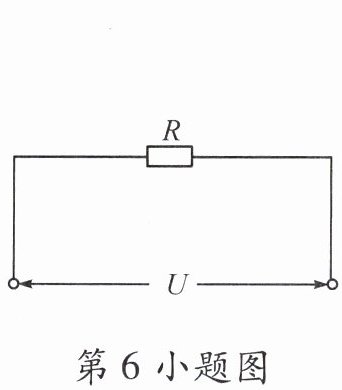

6. 如图所示,电源电压U保持不变,电阻R为定值电阻。如果再给R连接一个电阻,接入电路后电路消耗电功率的增加量较小,下列方法中可行的是 ()

A.给R串联一个较小的电阻
B.给R串联一个较大的电阻
C.给R并联一个较小的电阻
D.给R并联一个较大的电阻

第6小题图

第7小题图

D

初始电路只有定值电阻R，电源电压为U，初始电功率$P_0=\frac{U^2}{R}$。
1. 若给R串联电阻，总电阻大于R，由$P=\frac{U^2}{R_总}$可知，电路总功率小于$P_0$，电功率为减小状态，不符合“电功率增加量较小”的要求，排除A、B选项。
2. 若给R并联电阻，并联支路电压等于电源电压，新增电阻的功率就是电路电功率的增加量$\Delta P=\frac{U^2}{R_并}$。电源电压U不变时，$R_并$越大，$\Delta P$越小，因此并联一个较大的电阻，可使电路消耗电功率的增加量较小，排除C选项。

7.如图是货物计数装置的简化电路图,电源电压不变,$R_0$为定值电阻,$R'$为光敏电阻,有光照时其阻值变小,计数器可视为电压表。当闭合开关S,有货物通过传送带遮挡激光时,下列说法正确的是 ()

A.通过$R_0$的电流变大
B.$R_0$与$R'$的电流之比变小
C.计数器两端的电压不变
D.电路的总功率变小

D

由电路图可知，定值电阻$R_0$与光敏电阻$R'$串联，计数器（电压表）测定值电阻$R_0$两端的电压。激光被遮挡时，光敏电阻无光照，阻值变大：1. 电路总电阻变大，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电流变小，通过$R_0$的电流变小，A错误；2. 串联电路各处电流相等，$R_0$与$R'$的电流之比始终为$1:1$，保持不变，B错误；3. 由$U=IR$可知，$R_0$为定值电阻、通过的电流变小，因此计数器（$R_0$）两端电压变小，C错误；4. 电源电压不变，总电流变小，根据总功率公式$P=UI$，电路的总功率变小，D正确。

8. 如图甲所示，$R_1$是电阻箱，$R_2$是定值电阻。闭合开关S，改变$R_1$的阻值，两个电压表示数与$R_1$的关系图像如图乙所示，已知图线①和②相互平行。下列说法正确的是 （）

A.①是$\mathrm{V}_1$示数和$R_1$的关系图线
B.供电设备两端的电压保持不变
C.电路中电流随$R_1$的增大而减小
D.电路总功率随$R_1$的增大而增大

D

由图甲可知，$R_1$与$R_2$串联，$\mathrm{V}_1$测$R_1$两端电压，$\mathrm{V}_2$测$R_1$和$R_2$的总电压（供电设备两端电压）。
1. 当$R_1=0$时，$\mathrm{V}_1$示数为0，因此过原点的图线②是$\mathrm{V}_1$的示数与$R_1$的关系图线，图线①是$\mathrm{V}_2$的示数与$R_1$的关系图线，A错误。
2. 图线①随$R_1$增大而上升，说明供电设备两端电压随$R_1$增大而增大，B错误。
3. 两图线平行，说明两电压的差值（即$R_2$两端的电压$U_{R2}=U_{\mathrm{V}2}-U_{\mathrm{V}1}$）为定值，$R_2$是定值电阻，由$I=\frac{U_{R2}}{R_2}$可知，电路电流$I$保持不变，C错误。
4. 电路总功率$P=U_{\mathrm{总}}I$，电流$I$不变，供电设备电压$U_{\mathrm{总}}$随$R_1$增大而增大，因此电路总功率随$R_1$的增大而增大，D正确。
