6. 如图甲所示,小明测量接线柱 A、B 间镍铬合金丝的电阻.

(1)如图甲所示,请指出小明在连接电路前,操作中的一处不妥之处:.
(2)用笔画线代替导线将电路补充完整,使滑动变阻器滑片向右移动时连入电路的电阻增大.
(3)实验时,将滑动变阻器的滑片从阻值最大处移到最小处的过程中,发现电流表的示数逐渐变大但不超过量程,电压表始终无示数.经检查是电压表出现了故障,故障应是电压表发生了.
(4)排除故障后,第一次实验中电压表的示数为 0.5V,电流表的示数如图乙所示,该示数为A,此时合金丝的电阻为Ω.

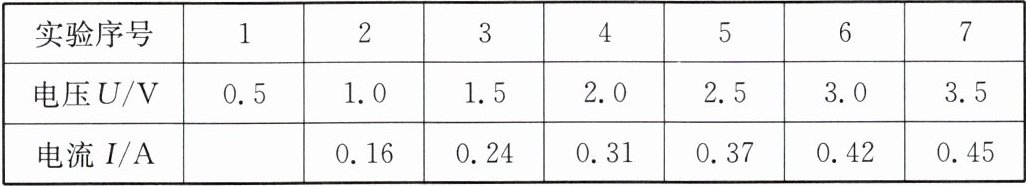

(5)继续实验,根据测量需要及时调换电表量程,测得数据如下表.请在图丙中画出通过该镍铬合金丝的电流随电压的变化关系图像.

(6)请推测若在该合金丝两端加 4V 的电压,电流表的示数最可能为(填“0.45A”“0.47A”或“0.52A”).

(1)开关未断开

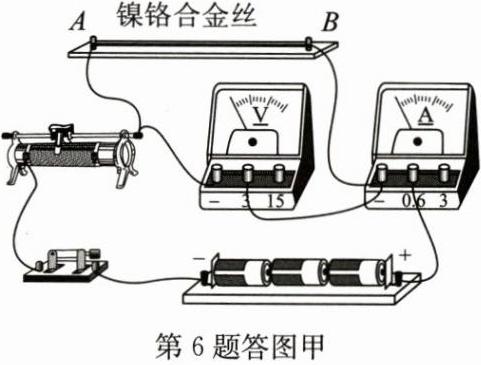

(2)如答图甲所示
(3)断路
(4)0.08 6.25
(5)如答图乙所示
(6)0.47A

【分析】
本题为测量镍铬合金丝电阻的电学实验题，需结合电路连接规范、故障判断、欧姆定律及图像分析等知识点解题：
1. 连接电路前，开关应断开以保护电路，据此判断操作不妥；
2. 滑动变阻器接线遵循“一上一下”，滑片右移电阻增大时，需接左下接线柱使接入电阻丝变长；
3. 电流表有示数说明电路通路，电压表无示数则故障为电压表断路；
4. 读取电流表量程对应示数，用欧姆定律计算合金丝电阻；
5. 根据实验数据描点连线画I-U图像；
6. 结合I-U图像的变化趋势，推测4V时的电流，排除不符合变化规律的选项。
【解析】
(1) 连接电路前，开关应处于断开状态，图中开关闭合，不妥之处为开关未断开。
(2) 滑动变阻器滑片向右移动时连入电阻增大，需将滑动变阻器左下接线柱接入电路，补充导线完成电路连接。
(3) 电流表有示数说明电路通路，电压表始终无示数，故障为电压表断路（若电压表短路会导致电路异常，与题意不符）。
(4) 电流表选用0~0.6A量程，分度值0.02A，示数为0.08A；根据欧姆定律 $ R=\frac{U}{I}=\frac{0.5V}{0.08A}=6.25Ω $。
(5) 根据实验数据，在图中描点并连线，画出电流随电压变化的I-U图像。
(6) 由I-U图像可知，电流随电压增大而增大，变化趋势接近线性且略有减缓，电压为4V时，电流最接近0.47A，排除0.45A和0.52A。
【答案】
(1)开关未断开
(2)如答图甲所示
(3)断路
(4)0.08；6.25
(5)如答图乙所示
(6)0.47A
【知识点】
电阻的测量；电路故障分析；欧姆定律
【点评】
本题考查电学实验的基础操作、故障判断、欧姆定律应用及图像分析，是电学实验的典型题型，需掌握电路连接、故障分析及欧姆定律的计算方法。
【难度系数】
0.3
