1.滑动变阻器

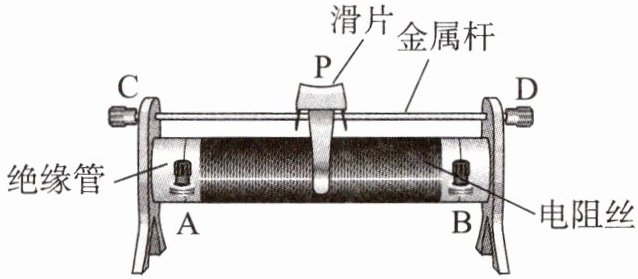

(1)构造:滑动变阻器一共有个接线柱。滑片P通过金属杆与两个接线柱相连,滑片移到不同的位置时上下两个接线柱之间电阻丝的不同,这样就可以改变接入电路中的大小。
(2)原理:滑动变阻器就是靠改变连入电路中的来改变电路中的电阻的。
(3)电路图中滑动变阻器的符号及结构示意图:滑动变阻器在电路图中用符号表示。

2.电阻箱
(1)使用方法:将电阻箱的两个接线柱接入电路中,调节四个旋钮,就能得到Ω之间的电阻值。
(2)读数方法:将各旋钮对应的小三角对准的数字乘面板上标记的倍率,然后将数值加在一起就是电阻箱接入电路中的电阻。如图所示,该电阻箱的示数为Ω。

1.(1)4 上面 长度 电阻
(2)电阻丝的长度
(3)滑动变阻器符号
2.(1)0～9 999
(2)2 029

【分析】本题考查滑动变阻器和电阻箱的基础概念，解题时需回忆相关知识点：①滑动变阻器的构造（接线柱数量、滑片连接的接线柱、改变电阻的方式）、原理、电路图符号；②电阻箱的阻值范围、读数方法。逐个对应题目中的空，结合知识点填写即可。
【解析】1. 滑动变阻器相关：
(1) 滑动变阻器有4个接线柱，滑片通过金属杆与上面两个接线柱相连，移动滑片时上下接线柱之间电阻丝的长度改变，从而改变接入电路中电阻的大小；
(2) 滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电路中的电阻；
(3) 电路图中滑动变阻器用标准的滑动变阻器符号表示。
2. 电阻箱相关：
(1) 电阻箱有四个旋钮，每个旋钮最大对应9Ω，因此调节后能得到0～999Ω之间的电阻值；
(2) 电阻箱读数为各旋钮对应数字乘面板倍率后相加，结合题目插图，示数为2029Ω。
【答案】1.(1)4 上面 长度 电阻；(2)电阻丝的长度；(3)滑动变阻器符号；2.(1)0～999；(2)2029
【知识点】滑动变阻器的构造与原理、电阻箱的使用与读数、电路元件符号
【点评】本题为电学基础识记类题目，考查滑动变阻器和电阻箱的核心基础知识，难度较低，学生只要掌握课本基础概念即可正确解答。
【难度系数】0.8

例1 改变滑动变阻器接入电路的电阻是靠（）

A.改变连入电路的材料来实现的
B.改变连入电路中的电阻丝的长度来实现的
C.改变连入电路中的电阻丝的横截面积来实现的
D.同时改变连入电路中的电阻丝的横截面积和长度来实现的

B

【分析】
要解决这道题，需明确滑动变阻器的工作原理：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的装置。我们需要结合滑动变阻器的构造，逐一分析每个选项的正误。
【解析】
滑动变阻器的电阻丝采用固定材料、固定横截面积的导体制作，接入电路时，仅通过滑片移动改变连入电路的电阻丝长度来调整电阻。
选项A：滑动变阻器电阻丝的材料是固定的，不会改变，因此A错误。
选项B：滑动变阻器的工作原理就是改变连入电路中电阻丝的长度，以此改变电阻，B正确。
选项C：滑动变阻器电阻丝的横截面积是固定的，不会改变，因此C错误。
选项D：滑动变阻器不会同时改变横截面积和长度，仅改变长度，因此D错误。
【答案】
B
【知识点】
滑动变阻器的工作原理
【点评】
本题考查滑动变阻器的基础工作原理，属于初中物理电学的核心基础概念题，需牢记滑动变阻器的构造与工作逻辑，难度较低。
【难度系数】
0.8

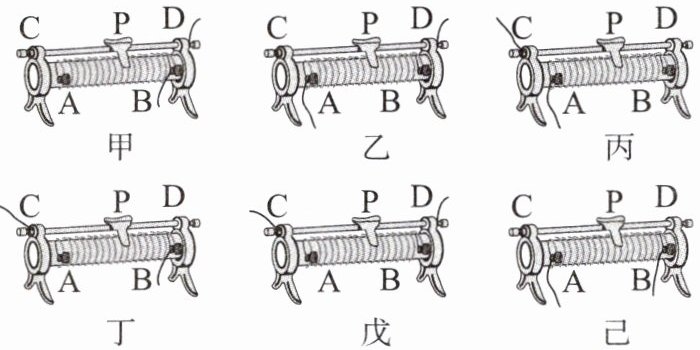

1.滑动变阻器与小灯泡串联可以改变小灯泡的亮度，滑动变阻器的接法有以下几种，回答下列问题。

(1)在滑动变阻器的接法中，图的接法不能改变灯泡的亮度。图的接法能改变灯泡的亮度。
(2)滑片向右移动，能使灯泡变亮的是图的接法。滑片向右移动，能使灯泡变暗的是图的接法。
2.使用滑动变阻器时需注意
(1)接通电路前，滑片应移至。
(2)使用滑动变阻器不但能改变电路中的大小，还能调节用电器两端的。

1.(1)戊、己 甲、乙、丙、丁
(2)甲、丁 乙、丙
2.(1)电阻最大处
(2)电流 电压

【分析】
要解决滑动变阻器的相关问题，需明确：滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度改变电阻，正确接法为“一上一下”；若接“两上”或“两下”，则无法改变电阻，不能调节灯泡亮度。判断滑片移动时的电阻变化，需看接入的下接线柱：滑片靠近下接线柱，接入电阻变小；远离下接线柱，接入电阻变大。接通电路前滑片移至最大电阻处，目的是保护电路，滑动变阻器还可改变电路电流、调节用电器两端电压。
【解析】
1.(1) 滑动变阻器接法判断：
图戊接上面两个接线柱（C、D），相当于接入导线，电阻为0；图己接下面两个接线柱（A、B），相当于接入定值电阻，电阻最大，二者均无法改变接入电阻，故不能改变灯泡亮度。
图甲（接D、B）、乙（接A、D）、丙（接C、A）、丁（接C、B）均为“一上一下”接法，能改变接入电阻，从而改变灯泡亮度。
(2) 滑片右移时灯泡亮度变化分析：
灯泡变亮说明电路电流变大，滑动变阻器接入电阻变小：甲接入下接线柱B，滑片右移时，接入的PB段电阻丝变短，电阻变小；丁接入下接线柱B，同理，滑片右移电阻变小，故甲、丁使灯变亮。
灯泡变暗说明电路电流变小，滑动变阻器接入电阻变大：乙接入下接线柱A，滑片右移时，接入的PA段电阻丝变长，电阻变大；丙接入下接线柱A，同理，滑片右移电阻变大，故乙、丙使灯变暗。
2.(1) 接通电路前，为保护电路，滑片应移至电阻最大处，使初始电流最小。
(2) 滑动变阻器通过改变接入电阻，可改变电路中的电流大小，结合欧姆定律，还能调节用电器两端的电压。
【答案】
1.(1)戊、己；甲、乙、丙、丁 (2)甲、丁；乙、丙 2.(1)电阻最大处 (2)电流；电压
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题考查滑动变阻器的核心知识点，是电学基础题，需熟练掌握“一上一下”接法的判断、滑片移动时电阻变化的分析，以及滑动变阻器的作用，难度适中。
【难度系数】
0.4
