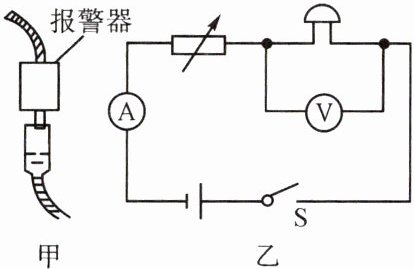

2. 小明在医院看到一种输液报警器(如图甲),当管内药液流完时,电铃发声。报警器内部有一可变电阻,当输液管内有液体时,电阻大,无液体时,电阻小。电路如图乙所示,则当闭合开关报警器工作时,下列分析正确的是( )。

A.输完药液时,电流表示数变小
B.输完药液时,电压表示数变小
C.输完药液时,电铃响的原因是其两端电压变大,电铃正常工作
D.未输完药液时,电铃不响是因为没有电流通过

C

由图乙可知，可变电阻与电铃串联，电流表测电路电流，电压表测电铃两端电压。
未输完药液时，可变电阻大，电路总电阻大，根据$I = \frac{U}{R}$，电流小，电铃两端电压$U_{铃}=IR_{铃}$小，电铃不响；
输完药液时，可变电阻小，电路总电阻小，电流变大（A错误），电铃两端电压$U_{铃}=IR_{铃}$变大（B错误），电铃正常工作发声（C正确）；
未输完药液时，电路有电流通过，只是电流过小电铃不响（D错误）。
C

3. 将光敏电阻R、定值电阻$R_{0}$、电流表、电压表、开关和电源连接成如图所示电路,光敏电阻的阻值随光照强度的增大而减小。闭合开关,逐渐增大光敏电阻的光照强度,下列判断正确的是( )。

A.电流表和电压表示数均变小
B.电流表示数变大,电压表示数变小
C.电压表与电流表的示数之比变小
D.电流表和电压表示数均变大

D

由图可知，光敏电阻$R$与定值电阻$R_{0}$串联，电流表测电路电流，电压表测定值电阻$R_{0}$两端电压。
光照强度增大时，光敏电阻$R$阻值减小，总电阻$R_{总}=R+R_{0}$减小。
电源电压$U$不变，由$I=\frac{U}{R_{总}}$知，电流表示数$I$变大。
由$U_{0}=IR_{0}$知，$R_{0}$两端电压$U_{0}$变大，即电压表示数变大。
电压表与电流表示数之比为$R_{0}$，保持不变。
综上，电流表示数和电压表示数均变大，D正确。
D

4. 酒精浓度检测仪的简化电路如图所示,图中$R_{0}$为定值电阻,R为酒精气体传感器,R的电阻值随酒精气体浓度的增大而减小。驾驶员对着酒精气体传感器呼出的气体中酒精浓度越大,那么( )。

A.电流表示数越大,电压表示数越小
B.电流表示数越小,电压表示数越大
C.电流表和电压表示数均越小
D.电流表和电压表示数均越大

D

由图可知，R与$R_{0}$串联，电压表测$R_{0}$两端电压，电流表测电路电流。
酒精浓度增大时，R电阻减小，总电阻$R_{总}=R + R_{0}$减小。
电源电压U不变，由$I=\frac{U}{R_{总}}$得，电流I增大，电流表示数变大。
$R_{0}$为定值电阻，由$U_{0}=IR_{0}$得，$U_{0}$增大，电压表示数变大。
结论：电流表和电压表示数均越大。
答案：D

5. 如图,甲、乙两电路中的电源电压相等且保持不变,$L_{1}$、$L_{2}$两个灯泡的规格相同,两个电路中的滑动变阻器的规格也相同。闭合开关,将两个电路中的滑动变阻器的滑片从中点向右滑动的过程中,下列关于两个灯泡亮度情况描述正确的是( )。

A.$L_{1}$逐渐变亮
B.$L_{2}$逐渐变暗
C.$L_{1}始终比L_{2}$亮
D.$L_{2}始终比L_{1}$亮

D

设电源电压为$U$，灯泡电阻为$R_L$，滑动变阻器最大阻值为$R$，初始滑片在中点，接入电阻为$\frac{R}{2}$。
甲电路（串联）
总电阻：$R_{甲总}=R_L+\frac{R}{2}$
电流：$I_{甲}=\frac{U}{R_L+\frac{R}{2}}$
灯泡功率：$P_{L1}=I_{甲}^2 R_L=(\frac{U}{R_L+\frac{R}{2}})^2 R_L$
滑片右滑，接入电阻增大，$R_{甲总}$增大，$I_{甲}$减小，$P_{L1}$减小，$L_1$变暗。
乙电路（并联）
灯泡两端电压：$U_{L2}=U$（并联电路各支路电压等于电源电压）
灯泡功率：$P_{L2}=\frac{U^2}{R_L}$（与滑动变阻器阻值无关，保持不变），$L_2$亮度不变。
功率比较
初始状态：$P_{L1}=(\frac{U}{R_L+\frac{R}{2}})^2 R_L$，$P_{L2}=\frac{U^2}{R_L}$。因为$R_L+\frac{R}{2}＞R_L$，所以$\frac{U}{R_L+\frac{R}{2}}＜\frac{U}{R_L}$，则$P_{L1}＜P_{L2}$。
滑片滑动过程中，$P_{L1}$持续减小，$P_{L2}$不变，始终有$P_{L1}＜P_{L2}$，即$L_2$始终比$L_1$亮。
结论：D

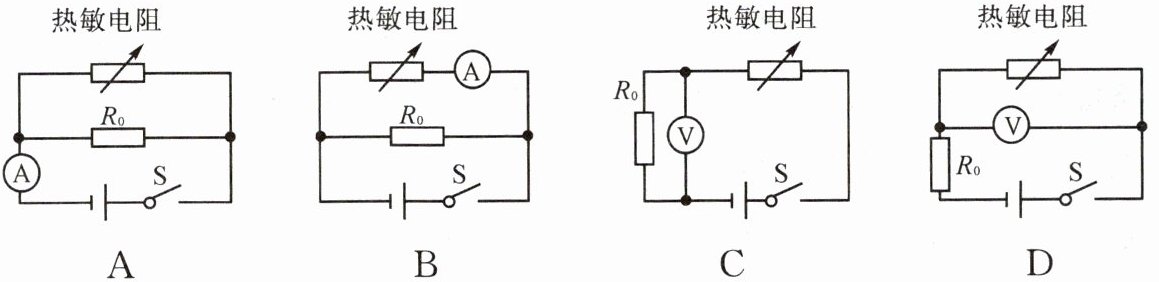

6. 热敏电阻的阻值是随环境温度的增大而减小的。要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路,要求温度升高时电表示数减小,以下电路符合要求的是( )。

D
