7. 如图,电路中电源电压恒定,已知$R_{0}= 40\ \Omega$,$R= 5\ \Omega$,$S_{1}$、$S_{2}$都闭合时,电压表示数为9 V；若只闭合$S_{1}$,电压表示数为______V,通过R的电流是______A。

1 0.2

当$S_{1}$、$S_{2}$都闭合时，$R_{0}$被短路，电路为$R$的简单电路，电压表测电源电压，故电源电压$U=9\ V$。
只闭合$S_{1}$时，$R_{0}$与$R$串联，电压表测$R$两端电压。串联电路总电阻$R_{总}=R_{0}+R=40\ \Omega + 5\ \Omega=45\ \Omega$，电路中电流$I=\frac{U}{R_{总}}=\frac{9\ V}{45\ \Omega}=0.2\ A$，$R$两端电压$U_{R}=IR=0.2\ A×5\ \Omega=1\ V$。
1 0.2

8. 如图所示的电路中,电源电压为3 V,闭合开关S后,电流表示数为0.4 A,电压表示数为1 V,则$R_{2}$的阻值是______Ω,将滑动变阻器$R_{1}$的滑片向右移动,电流表示数变______,电压表示数变______。

5 大 小

$R_{2}$两端电压：$U_{2}=U-U_{1}=3\ V-1\ V=2\ V$
$R_{2}$的阻值：$R_{2}=\frac{U_{2}}{I}=\frac{2\ V}{0.4\ A}=5\ \Omega$
将滑动变阻器$R_{1}$的滑片向右移动，$R_{1}$接入电路的电阻变小，总电阻变小，电源电压不变，根据$I=\frac{U}{R}$可知，电流表示数变大；$R_{2}$的阻值不变，根据$U=IR$可知，$R_{2}$两端的电压变大，根据串联电路电压规律可知，$R_{1}$两端的电压变小，即电压表示数变小。
5；大；小

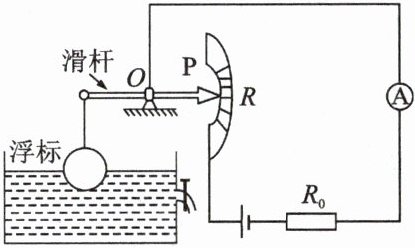

9. 一种测定油箱内油量的装置如图所示。其中R是滑动变阻器的电阻片,滑动变阻器的滑片P跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定着一个浮标,油箱中的油量通过电流表示数反映。当油量为最大值时,滑片P位于R一端,电流表示数为最大测量值；当油量为最大值的一半时,滑片P位于R中央；当油量为最小值时,滑片P位于R另一端,电流表示数为最大测量值的$\frac{1}{5}$。电路中电源电压不变,$R_{0}$为定值电阻,R的最大阻值为100 Ω,电流表量程为0~1 A。下列说法正确的是( )。

A.电源电压为36 V
B.$R_{0}$阻值为20 Ω
C.当油量为最大值的一半时,电流表示数为最大测量值的$\frac{1}{2}$
D.当油量为最大值的一半时,电流表示数为最大测量值的$\frac{1}{3}$

D

设电源电压为$U$，$R_{0}$阻值为$R_{0}$，最大测量电流为$I_{max}=1\,A$，$R_{max}=100\,\Omega$。
油量最大时，滑片在一端，滑动变阻器接入电阻最小，电流最大，此时$R=0$，则$U=I_{max}R_{0}=1\,A× R_{0}$。
油量最小时，滑片在另一端，滑动变阻器接入电阻最大$R=100\,\Omega$，电流$I_{min}=\frac{1}{5}I_{max}=0.2\,A$，则$U=I_{min}(R_{0}+R_{max})=0.2\,A×(R_{0}+100\,\Omega)$。
联立方程：$R_{0}=0.2(R_{0}+100)$，解得$R_{0}=25\,\Omega$，$U=25\,V$。
油量为最大值一半时，$R=50\,\Omega$，电流$I=\frac{U}{R_{0}+R}=\frac{25\,V}{25\,\Omega+50\,\Omega}=\frac{1}{3}\,A=\frac{1}{3}I_{max}$。
D
