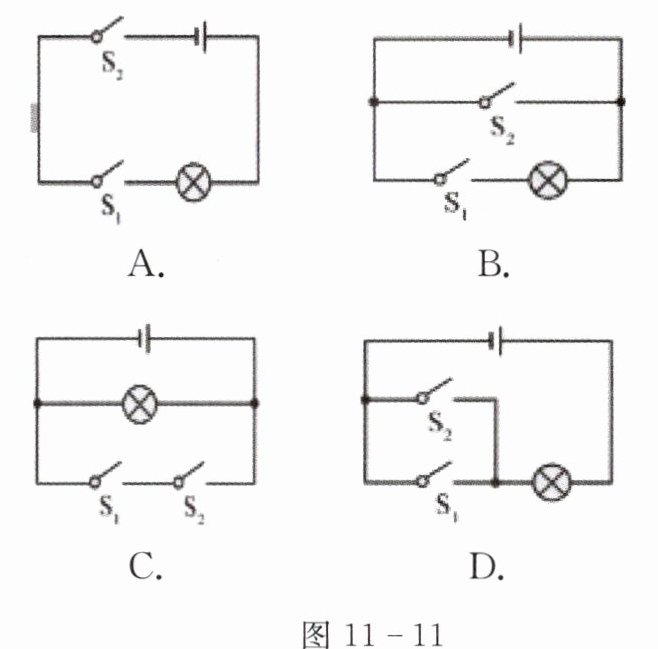

18. 如图$11 - 11$所展示的是小米SU7Ultra汽车驾驶室内的遮阳板与镜灯设计电路图。下翻遮阳板并打开镜子遮板，镜灯亮；遮阳板和镜子遮板相当于开关$S_1$和$S_2$。若单独关闭镜子遮板或单独向上翻遮阳板，镜灯都不亮。以下电路设计符合要求的是()
答案
A
解析
【解析】
根据题意，两个开关S₁、S₂需同时闭合镜灯才亮，任意一个断开灯都不亮，说明两开关串联控制镜灯：
1. 选项A：S₁、S₂与镜灯串联，只有两开关都闭合时电路通路，镜灯亮，符合要求；
2. 选项B：S₂闭合时会短路电源，镜灯被短路，不符合要求；
3. 选项C：S₁、S₂串联后与镜灯并联，两开关都闭合时会短路电源，不符合要求；
4. 选项D：S₂闭合时镜灯被短路，仅S₁闭合、S₂断开时镜灯亮，不符合要求。
【答案】
A
【知识点】
串联电路控制特点、电路短路判断、串并联电路识别
【点评】
本题结合汽车遮阳板镜灯的生活场景，考查串并联电路的设计与故障判断，需准确理解开关控制逻辑，规避电源短路问题。
【难度系数】
0.7
根据题意，两个开关S₁、S₂需同时闭合镜灯才亮，任意一个断开灯都不亮，说明两开关串联控制镜灯：
1. 选项A：S₁、S₂与镜灯串联，只有两开关都闭合时电路通路，镜灯亮，符合要求；
2. 选项B：S₂闭合时会短路电源，镜灯被短路，不符合要求；
3. 选项C：S₁、S₂串联后与镜灯并联，两开关都闭合时会短路电源，不符合要求；
4. 选项D：S₂闭合时镜灯被短路，仅S₁闭合、S₂断开时镜灯亮，不符合要求。
【答案】
A
【知识点】
串联电路控制特点、电路短路判断、串并联电路识别
【点评】
本题结合汽车遮阳板镜灯的生活场景，考查串并联电路的设计与故障判断，需准确理解开关控制逻辑，规避电源短路问题。
【难度系数】
0.7
19. 如图$11 - 12$所示，闭合开关后发现电流表的指针几乎不发生偏转，电压表的示数为$6\mathrm{V}$，两表接法均正确，可能出现的故障是()
A.灯$L$的灯丝熔断
B.开关接触不良
C.灯$L$被短路
D.电流表被烧毁
A.灯$L$的灯丝熔断
B.开关接触不良
C.灯$L$被短路
D.电流表被烧毁
答案
A
解析
【解析】
逐一分析各选项：
1. 选项A：灯$L$的灯丝熔断时，电路断路，电流表指针几乎不偏转；电压表通过电流表、开关与电源两极连通，测量电源电压，示数为$6\mathrm{V}$，符合题意。
2. 选项B：开关接触不良时，整个电路断路，电压表无法与电源两极连通，示数为0，不符合题意。
3. 选项C：灯$L$被短路时，电路为通路，电流表有示数，电压表被短路，示数为0，不符合题意。
4. 选项D：电流表被烧毁（断路）时，整个电路断路，电压表无法与电源两极连通，示数为0，不符合题意。
综上，答案选A。
【答案】
A
【知识点】
电路故障分析、电表的使用
【点评】
本题考查电路故障的判断，需结合电流表、电压表的示数特点分析电路通断，明确电压表有示数时，其两端与电源两极连通是解题关键。
【难度系数】
0.6
逐一分析各选项：
1. 选项A：灯$L$的灯丝熔断时，电路断路，电流表指针几乎不偏转；电压表通过电流表、开关与电源两极连通，测量电源电压，示数为$6\mathrm{V}$，符合题意。
2. 选项B：开关接触不良时，整个电路断路，电压表无法与电源两极连通，示数为0，不符合题意。
3. 选项C：灯$L$被短路时，电路为通路，电流表有示数，电压表被短路，示数为0，不符合题意。
4. 选项D：电流表被烧毁（断路）时，整个电路断路，电压表无法与电源两极连通，示数为0，不符合题意。
综上，答案选A。
【答案】
A
【知识点】
电路故障分析、电表的使用
【点评】
本题考查电路故障的判断，需结合电流表、电压表的示数特点分析电路通断，明确电压表有示数时，其两端与电源两极连通是解题关键。
【难度系数】
0.6
20. 如图$11 - 13$所示，闭合开关后发现灯$L_1$、$L_2$均不发光，电流表无示数。用电压表检测时，发现$ab$间电压为$0$，$ac$间电压为$3\mathrm{V}$，$bc$间电压为$3\mathrm{V}$。则电路故障可能是()
A.$L_1$断路
B.$L_1$短路
C.$L_2$断路
D.$L_2$短路
A.$L_1$断路
B.$L_1$短路
C.$L_2$断路
D.$L_2$短路
答案
C
解析
【解析】
由图可知，$L_1$与$L_2$串联，电流表测电路中的电流。闭合开关后两灯均不发光、电流表无示数，说明电路发生断路故障（若为短路故障，至少有一个灯发光或电流表有示数，排除B、D选项）。
用电压表检测：$ab$间电压为0，说明$ab$段之外存在断路；$ac$间电压为$3\mathrm{V}$（等于电源电压），表明$a$到电源正极、$c$到电源负极的电路是通路；$bc$间电压为$3\mathrm{V}$，说明$b$到电源正极、$c$到电源负极的电路是通路，因此故障为$L_2$断路（若$L_1$断路，$ab$间电压应等于电源电压，与题意不符，排除A选项）。
【答案】
C
【知识点】
串联电路故障分析、电压表检测电路故障
【点评】
本题考查串联电路的故障判断，解题时先根据灯泡发光情况和电流表示数判断故障类型（断路或短路），再结合电压表的示数特点定位具体故障位置，需明确电压表检测断路故障时的示数规律。
【难度系数】
0.6
由图可知，$L_1$与$L_2$串联，电流表测电路中的电流。闭合开关后两灯均不发光、电流表无示数，说明电路发生断路故障（若为短路故障，至少有一个灯发光或电流表有示数，排除B、D选项）。
用电压表检测：$ab$间电压为0，说明$ab$段之外存在断路；$ac$间电压为$3\mathrm{V}$（等于电源电压），表明$a$到电源正极、$c$到电源负极的电路是通路；$bc$间电压为$3\mathrm{V}$，说明$b$到电源正极、$c$到电源负极的电路是通路，因此故障为$L_2$断路（若$L_1$断路，$ab$间电压应等于电源电压，与题意不符，排除A选项）。
【答案】
C
【知识点】
串联电路故障分析、电压表检测电路故障
【点评】
本题考查串联电路的故障判断，解题时先根据灯泡发光情况和电流表示数判断故障类型（断路或短路），再结合电压表的示数特点定位具体故障位置，需明确电压表检测断路故障时的示数规律。
【难度系数】
0.6
21. 小明同学正在做“连接串、并联电路实验”。
（1）在连接电路的过程中，开关必须。

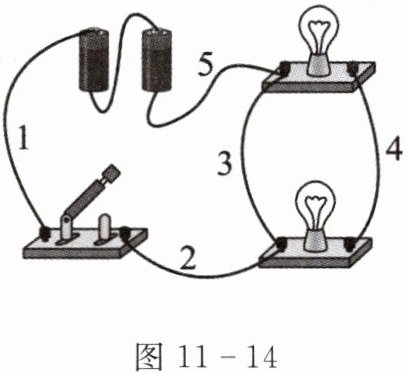

(2)如图$11 - 14$所示是小明连接的实物图。若闭合开关，电路状态是(选填“通路”“断路”或“短路”)，两灯(选填“会”或“不会”)被烧坏。
(3)若要使两灯串联，只需去掉一根导线即可，应去掉导线(填导线的号码)。
（4）若要使两灯并联，只需改动一根导线的一个接线头。请在图中把要改动的导线打“×”，并画出改动后的导线。
（1）在连接电路的过程中，开关必须。
(2)如图$11 - 14$所示是小明连接的实物图。若闭合开关，电路状态是(选填“通路”“断路”或“短路”)，两灯(选填“会”或“不会”)被烧坏。
(3)若要使两灯串联，只需去掉一根导线即可，应去掉导线(填导线的号码)。
（4）若要使两灯并联，只需改动一根导线的一个接线头。请在图中把要改动的导线打“×”，并画出改动后的导线。
答案
断
开
短路
不会
3
开
短路
不会
3
解析
【解析】
（1）连接电路过程中，为保护电路，开关必须断开。
（2）由实物图可知，闭合开关后，电流不经过用电器直接回到电源负极，电路为短路；由于电流不经过灯泡，两灯不会被烧坏。
（3）要使两灯串联，电流需依次经过两个灯泡，去掉导线3后，电流依次通过两个灯泡，形成串联电路。
（4）示例：将导线5的右端从上面灯泡的右端接线柱改接到下面灯泡的左端接线柱（或把导线2的右端从下面灯泡的左端接线柱改接到上面灯泡的左端接线柱），在图中对应导线处打“×”，并画出改动后的导线。
【答案】
（1）断开
（2）短路；不会
（3）3
（4）如图所示（将导线5或导线2的一个接线头改动，在原导线处打“×”，画出新的导线连接）
【知识点】
连接电路的注意事项；电路的三种状态；串、并联电路的连接
【点评】
本题为电学基础实验题，考查串并联电路的连接、电路状态判断，需掌握电路连接的基本规范，理解短路及串并联电路的特点。
【难度系数】
0.6
（1）连接电路过程中，为保护电路，开关必须断开。
（2）由实物图可知，闭合开关后，电流不经过用电器直接回到电源负极，电路为短路；由于电流不经过灯泡，两灯不会被烧坏。
（3）要使两灯串联，电流需依次经过两个灯泡，去掉导线3后，电流依次通过两个灯泡，形成串联电路。
（4）示例：将导线5的右端从上面灯泡的右端接线柱改接到下面灯泡的左端接线柱（或把导线2的右端从下面灯泡的左端接线柱改接到上面灯泡的左端接线柱），在图中对应导线处打“×”，并画出改动后的导线。
【答案】
（1）断开
（2）短路；不会
（3）3
（4）如图所示（将导线5或导线2的一个接线头改动，在原导线处打“×”，画出新的导线连接）
【知识点】
连接电路的注意事项；电路的三种状态；串、并联电路的连接
【点评】
本题为电学基础实验题，考查串并联电路的连接、电路状态判断，需掌握电路连接的基本规范，理解短路及串并联电路的特点。
【难度系数】
0.6
