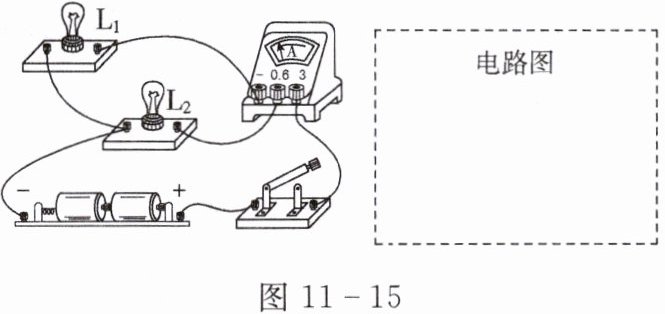

22. 如图$11 - 15$所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流，在要改接的那根导线上打个“×”，再画出改接的导线，并画出正确接线的电路图。
答案
解析
【解析】
1. 实物电路改接：在灯泡$\mathrm{L}_{2}$右端与电源负极相连的导线上打“×”，将该导线改接至电流表的负接线柱，使电流表串联在干路，即可测量通过两个灯泡的总电流。
2. 电路图绘制：绘制电源、开关、电流表串联在干路，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联的电路图，电流路径为：电源正极→开关→电流表→$\mathrm{L}_{1}$、$\mathrm{L}_{2}$→电源负极。
【答案】
实物改接图与电路图如下：
【知识点】
并联电路电流测量，电路改接与绘制
【点评】
本题考查并联电路的电流测量，需明确干路电流表的连接方式，提升实物电路改接与电路图绘制的能力。
【难度系数】
0.6
1. 实物电路改接：在灯泡$\mathrm{L}_{2}$右端与电源负极相连的导线上打“×”，将该导线改接至电流表的负接线柱，使电流表串联在干路，即可测量通过两个灯泡的总电流。
2. 电路图绘制：绘制电源、开关、电流表串联在干路，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联的电路图，电流路径为：电源正极→开关→电流表→$\mathrm{L}_{1}$、$\mathrm{L}_{2}$→电源负极。
【答案】
实物改接图与电路图如下：
【知识点】
并联电路电流测量，电路改接与绘制
【点评】
本题考查并联电路的电流测量，需明确干路电流表的连接方式，提升实物电路改接与电路图绘制的能力。
【难度系数】
0.6
23. 小明在做探究并联电路电流规律的实验，实验过程中电源电压不变。如图$11 - 16$甲是该实验的电路图。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了。
(2)他先将电流表接$A$处，闭合开关后，观察到灯$L_2$发光，但灯$L_1$不发光，电流表的示数为零，电路可能存在的故障是(选填“短路”或“断路”)。
(3)他在测量$A$处的电流时，发现电流表的指针偏转如图$11 - 16$乙所示，原因是；在排除故障后，电流表的示数如图$11 - 16$丙所示，则电流表的示数为$\mathrm{A}$。
(4)在解决了以上问题后，将电流表分别接入$A$、$B$、$C$三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律，这样存在的问题是。
（5）实验结束后，同学又利用器材连接了如图$11 - 16$丁所示的电路图，当开关$S$由断开到闭合时，电流表$A_1$的示数，电流表$A_2$的示数。
(1)在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了。
(2)他先将电流表接$A$处，闭合开关后，观察到灯$L_2$发光，但灯$L_1$不发光，电流表的示数为零，电路可能存在的故障是(选填“短路”或“断路”)。
(3)他在测量$A$处的电流时，发现电流表的指针偏转如图$11 - 16$乙所示，原因是；在排除故障后，电流表的示数如图$11 - 16$丙所示，则电流表的示数为$\mathrm{A}$。
(4)在解决了以上问题后，将电流表分别接入$A$、$B$、$C$三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律，这样存在的问题是。
（5）实验结束后，同学又利用器材连接了如图$11 - 16$丁所示的电路图，当开关$S$由断开到闭合时，电流表$A_1$的示数，电流表$A_2$的示数。
答案
断开开关
断路
电流表的正负极接线柱接反了
0.24
一次测量结论不具有普遍性
不
变
变大
解析
【解析】
(1) 连接电路时，为保护电路，开关应处于断开状态，刚接好最后一根导线电流表指针就偏转，说明连接电路时忘了断开开关。
(2) 灯$L_2$发光，说明干路和$L_2$支路电路正常；灯$L_1$不发光且电流表的示数为零，说明$L_1$支路存在断路故障，若$L_1$短路会造成电源短路，$L_2$也不会发光。
(3) 图乙中电流表指针反向偏转，原因是电流表的正负极接线柱接反了；图丙中电流表选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.24\mathrm{A}$。
(4) 只进行一次测量就得出并联电路的电流规律，一次测量的结论不具有普遍性，应更换不同规格的灯泡进行多次测量，寻找普遍规律。
(5) 图丁中，开关$S$断开时，只有$L_1$接入电路，电流表$\mathrm{A_1}$测$L_1$的电流，$\mathrm{A_2}$测干路电流；当开关$S$闭合后，$L_1$与$L_2$并联，电源电压不变，根据欧姆定律，$L_1$的电流不变，故$\mathrm{A_1}$的示数不变；干路电流等于各支路电流之和，此时干路电流为$L_1$和$L_2$的电流之和，故$\mathrm{A_2}$的示数变大。
【答案】
(1) 断开开关
(2) 断路
(3) 电流表的正负极接线柱接反了；$0.24$
(4) 一次测量结论不具有普遍性
(5) 不变；变大
【知识点】
并联电路电流规律；电流表的使用；电路故障分析
【点评】
本题围绕并联电路电流规律的实验展开，考查了电路连接规范、故障判断、电流表使用、实验结论的普遍性等多个电学基础知识点，综合性较强，对学生的知识应用能力有一定要求。
【难度系数】
0.6
(1) 连接电路时，为保护电路，开关应处于断开状态，刚接好最后一根导线电流表指针就偏转，说明连接电路时忘了断开开关。
(2) 灯$L_2$发光，说明干路和$L_2$支路电路正常；灯$L_1$不发光且电流表的示数为零，说明$L_1$支路存在断路故障，若$L_1$短路会造成电源短路，$L_2$也不会发光。
(3) 图乙中电流表指针反向偏转，原因是电流表的正负极接线柱接反了；图丙中电流表选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.24\mathrm{A}$。
(4) 只进行一次测量就得出并联电路的电流规律，一次测量的结论不具有普遍性，应更换不同规格的灯泡进行多次测量，寻找普遍规律。
(5) 图丁中，开关$S$断开时，只有$L_1$接入电路，电流表$\mathrm{A_1}$测$L_1$的电流，$\mathrm{A_2}$测干路电流；当开关$S$闭合后，$L_1$与$L_2$并联，电源电压不变，根据欧姆定律，$L_1$的电流不变，故$\mathrm{A_1}$的示数不变；干路电流等于各支路电流之和，此时干路电流为$L_1$和$L_2$的电流之和，故$\mathrm{A_2}$的示数变大。
【答案】
(1) 断开开关
(2) 断路
(3) 电流表的正负极接线柱接反了；$0.24$
(4) 一次测量结论不具有普遍性
(5) 不变；变大
【知识点】
并联电路电流规律；电流表的使用；电路故障分析
【点评】
本题围绕并联电路电流规律的实验展开，考查了电路连接规范、故障判断、电流表使用、实验结论的普遍性等多个电学基础知识点，综合性较强，对学生的知识应用能力有一定要求。
【难度系数】
0.6
