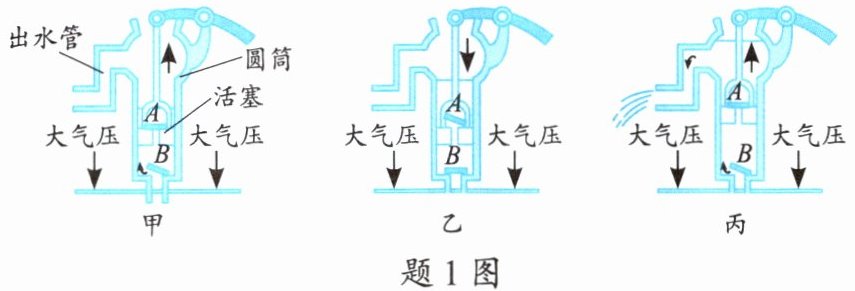

1. 如题1图所示为活塞式抽水机的工作原理，请将空格填充完整。
①提起活塞时，阀门关闭，大气压迫使水推开阀门，进入圆筒；②压下活塞时，阀门关闭，活塞下面的水推开阀门，涌到活塞上面；③再提起活塞时，阀门关闭，上面的水从水管，迫使水推开阀门进入。

A
B
B
A
A
流出
大气压
B
圆筒

【解析】
①提起活塞时，活塞上移，阀门A受上方水的压力关闭，大气压迫使水推开阀门B，进入圆筒；
②压下活塞时，活塞下移，阀门B受下方水的压力关闭，活塞下面的水推开阀门A，涌到活塞上面；
③再提起活塞时，阀门A关闭，上面的水从水管流出，大气压迫使水推开阀门B进入圆筒。
【答案】
①A；B；②B；A；③A；流出；大气压；B；圆筒
【知识点】
大气压的应用，活塞式抽水机原理
【点评】
本题考查活塞式抽水机的工作过程，需结合大气压作用理解阀门开闭与水的流动，明确其利用大气压抽水的本质。
【难度系数】
0.6

2. 如题2图所示是某物理小组利用塑料瓶、筷子、塑料片、玻璃球、橡皮管、塑料管等材料制作的一台简易活塞式抽水机。该抽水机的底部(塑料瓶瓶口)通过橡皮管已与水桶里的水连接。下列说法错误的是()。

A.自制抽水机在工作前，需向瓶内灌入一些水，这样做的目的是排出活塞下方的空气，增加装置密闭性
B.向上提连杆(筷子)，活塞(塑料瓶底)向上运动，阀门(塑料片)受到大气压的作用而关闭，水桶里面的水受到大气压的作用推开玻璃球进入瓶身
C.玻璃球能用密度小于水的塑料球代替
D.无论怎样移动活塞，水管口都没有水流出，可能原因是橡皮管与抽水机接头处漏气

C

【解析】
逐一分析各选项：
A. 向瓶内灌水可排出活塞下方空气，增强装置密闭性，便于利用大气压抽水，该说法正确。
B. 向上提连杆，活塞上移，阀门受大气压作用关闭，水桶中的水在大气压作用下推开玻璃球进入瓶身，符合活塞式抽水机的工作原理，该说法正确。
C. 玻璃球的作用是在重力作用下密封底部通道，若用密度小于水的塑料球，塑料球会漂浮在水面，无法正常密封和开启，不能代替玻璃球，该说法错误。
D. 橡皮管与抽水机接头处漏气，会导致装置无法形成有效的气压差，无论怎么移动活塞都不会有水流出，该说法正确。
综上，答案选C。
【答案】
C
【知识点】
大气压的应用；活塞式抽水机原理
【点评】
本题考查活塞式抽水机的工作原理，需结合大气压的作用和各部件的功能分析选项，理解装置的密封条件和部件的作用是解题关键。
【难度系数】
0.6
