例2 (2019盐城25题改编)小明做“探究平面镜成像特点”的实验时，将玻璃板竖直立在放有白纸的水平桌面上，在白纸上画出表示玻璃板前后两表面的位置MM'和NN'。
1. 如图所示，用刻度尺测量玻璃板的厚度，其读数为
2. 在玻璃板前放棋子A，观察到棋子A在玻璃板中有两个像，一个较亮、另一个较暗。较亮的像是光线经
3. 将相同的棋子B(图中未画出)放到玻璃板后，使它与较亮的像重合，并测量棋子A的右端到MM'的距离$ l_A $和棋子B的左端到NN'的距离$ l_B $。实验数据记录在下表中。
分析数据可得：像到反射面的距离
4. 实验中，像和物到反射面的距离存在差值，小明对此很感兴趣。他想探究影响这一差值大小的因素。请帮小明提出一条有价值且可探究的问题：
1. 如图所示，用刻度尺测量玻璃板的厚度，其读数为
0.30
cm。2. 在玻璃板前放棋子A，观察到棋子A在玻璃板中有两个像，一个较亮、另一个较暗。较亮的像是光线经
MM'
(选填“MM'”或“NN'”)面反射形成的。3. 将相同的棋子B(图中未画出)放到玻璃板后，使它与较亮的像重合，并测量棋子A的右端到MM'的距离$ l_A $和棋子B的左端到NN'的距离$ l_B $。实验数据记录在下表中。
分析数据可得：像到反射面的距离
大于
(选填“小于”或“大于”)物到反射面的距离。4. 实验中，像和物到反射面的距离存在差值，小明对此很感兴趣。他想探究影响这一差值大小的因素。请帮小明提出一条有价值且可探究的问题：
探究玻璃板的厚度对像和物到反射面距离差值的影响
。答案
例2 (1)0.30 (2)MM' (3)大于 (4)探究玻璃板的厚度对像和物到反射面距离差值的影响
解析
【解析】
1. 刻度尺的分度值为1mm，读数需估读到分度值下一位，因此玻璃板厚度读数为0.30cm。
2. 玻璃板前表面MM'直接反射光线，反射光量多，形成的像较亮；后表面NN'反射时部分光线折射进入玻璃，反射光量少，像较暗，故较亮的像由MM'面反射形成。
3. 像到反射面MM'的距离等于l_B加上玻璃板厚度，对比l_A可知，像到反射面的距离大于物到反射面的距离。
4. 结合实验差值与玻璃板厚度的关联，可提出有价值的探究问题：探究玻璃板的厚度对像和物到反射面距离差值的影响。
【答案】
1. 0.30
2. MM'
3. 大于
4. 探究玻璃板的厚度对像和物到反射面距离差值的影响
【知识点】
1. 刻度尺的读数
2. 平面镜成像原理
3. 平面镜成像特点探究
【点评】
本题围绕平面镜成像实验展开，涵盖刻度尺读数、光的反射成像分析、实验数据处理及探究问题提出，综合性较强，需结合实验细节和原理逐一分析。
【难度系数】
0.6
1. 刻度尺的分度值为1mm，读数需估读到分度值下一位，因此玻璃板厚度读数为0.30cm。
2. 玻璃板前表面MM'直接反射光线，反射光量多，形成的像较亮；后表面NN'反射时部分光线折射进入玻璃，反射光量少，像较暗，故较亮的像由MM'面反射形成。
3. 像到反射面MM'的距离等于l_B加上玻璃板厚度，对比l_A可知，像到反射面的距离大于物到反射面的距离。
4. 结合实验差值与玻璃板厚度的关联，可提出有价值的探究问题：探究玻璃板的厚度对像和物到反射面距离差值的影响。
【答案】
1. 0.30
2. MM'
3. 大于
4. 探究玻璃板的厚度对像和物到反射面距离差值的影响
【知识点】
1. 刻度尺的读数
2. 平面镜成像原理
3. 平面镜成像特点探究
【点评】
本题围绕平面镜成像实验展开，涵盖刻度尺读数、光的反射成像分析、实验数据处理及探究问题提出，综合性较强，需结合实验细节和原理逐一分析。
【难度系数】
0.6
例3 小明利用如图甲所示装置“探究光的反射定律”。平面镜平放在水平桌面上，硬纸板由可以绕ON折转的A、B两部分组成。
基础设问
1. 为了更好地显示光路，实验应选用表面较
2. 实验中硬纸板应

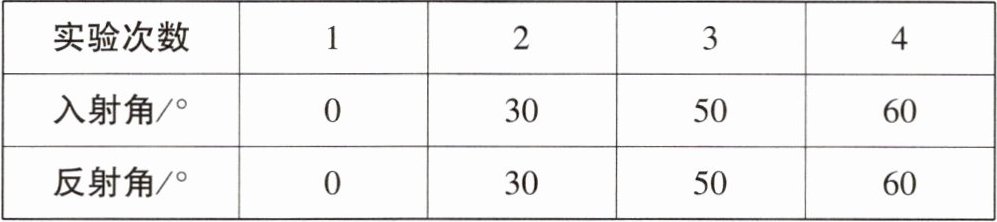

3. 使入射光与法线重合，从0°开始逐步增大入射角，多次测量入射角和对应的反射角，将数据记录在表格中。
①当入射光逐渐远离法线ON，可观察到反射光
②比较反射角和入射角的大小，可以得出结论：在光的反射现象中，
4. 小明让光沿FO方向射到O点，光会沿着OE方向射出，说明在光的反射现象中，
5. 接下来，小明将纸板B沿中间横向剪开，并将上半部分向后翻折，如图乙，在纸板B下半部分有反射光线，上半部分无反射光线，说明：反射现象中，反射光线、入射光线及法线在
能力提升
6. (2024徐州)如图丙所示，纸板绕CD轴向后转动一定角度，再将激光笔紧贴纸板射向镜面上的O点。此时纸板上看不到反射光线。保持平面镜和入射光线位置不变，要在纸板上同时显示入射光线和反射光线，应怎样调整纸板？
7. （2024无锡）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是：
全国视野·新考法
8. [教材创新装置]如图丁所示是老师自制的实验器材，他为同学们进行了如下演示：将平面镜放在一个能转动的水平圆台上，使整个玻璃罩内充满烟雾，用固定的红色激光笔发出一束垂直射向平面镜的光NO，其作用是为了显示
基础设问
1. 为了更好地显示光路，实验应选用表面较
粗糙
(选填“光滑”或“粗糙”)的纸板，目的是使光在纸板上发生漫
反射。2. 实验中硬纸板应
垂直
放在平面镜上，然后让激光笔发出的光紧贴
硬纸板A沿EO方向射向O点，经平面镜反射后，沿OF方向射出，如图甲所示，则反射角是∠2
(填图中数字)。3. 使入射光与法线重合，从0°开始逐步增大入射角，多次测量入射角和对应的反射角，将数据记录在表格中。
①当入射光逐渐远离法线ON，可观察到反射光
远离
(选填“靠近”或“远离”)法线，反射角逐渐变大
(选填“变大”或“变小”)；②比较反射角和入射角的大小，可以得出结论：在光的反射现象中，
反射角等于入射角
。4. 小明让光沿FO方向射到O点，光会沿着OE方向射出，说明在光的反射现象中，
光路是可逆的
。5. 接下来，小明将纸板B沿中间横向剪开，并将上半部分向后翻折，如图乙，在纸板B下半部分有反射光线，上半部分无反射光线，说明：反射现象中，反射光线、入射光线及法线在
同一平面内
。能力提升
6. (2024徐州)如图丙所示，纸板绕CD轴向后转动一定角度，再将激光笔紧贴纸板射向镜面上的O点。此时纸板上看不到反射光线。保持平面镜和入射光线位置不变，要在纸板上同时显示入射光线和反射光线，应怎样调整纸板？
将纸板绕O点旋转一定角度并再次使其竖直立在平面镜上
。7. （2024无锡）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是：
当汽车的灯光照在自行车尾灯上时，会沿原来的方向反射回来
。全国视野·新考法
8. [教材创新装置]如图丁所示是老师自制的实验器材，他为同学们进行了如下演示：将平面镜放在一个能转动的水平圆台上，使整个玻璃罩内充满烟雾，用固定的红色激光笔发出一束垂直射向平面镜的光NO，其作用是为了显示
法线
的位置，然后用另一支绿色激光笔向O点发出一束光AO，出现了光线OB，老师在水平方向缓慢转动圆台，当我们在侧面观察到绿色反射光、红色法线和绿色入射光三者重合
时，可以说明“三线共面”。答案
例3 (1)粗糙 漫 (2)垂直 紧贴 2 (3)①远离 变大 ②反射角等于入射角 (4)光路是可逆的 (5)同一平面内 (6)将纸板绕O点旋转一定角度并再次使其竖直立在平面镜上 (7)当汽车的灯光照在自行车尾灯上时，会沿原来的方向反射回来 (8)法线 绿色反射光、红色法线和绿色入射光三者重合
解析
【解析】
1. 为从不同方向观察到光路，应选用表面粗糙的纸板，使光在纸板上发生漫反射，让各方向都能看到光路。
2. 实验中硬纸板需垂直放置在平面镜上，保证法线与平面镜垂直；激光笔发出的光应紧贴硬纸板A入射，反射角是反射光线与法线的夹角，即∠2。
3. ①根据光的反射定律，入射光远离法线时入射角变大，反射角也变大，反射光远离法线；②多次测量可得出反射角等于入射角的结论。
4. 光沿FO方向入射沿OE方向射出，说明光的反射现象中光路是可逆的。
5. 纸板B上半部分翻折后看不到反射光线，说明反射光线、入射光线及法线在同一平面内。
6. 纸板绕CD轴向后转后与入射光线、法线不在同一平面，看不到反射光线，需将纸板绕O点旋转一定角度，使其重新竖直立在平面镜上，让纸板与入射光线、法线在同一平面即可。
7. 角反射器的反光面互相垂直，汽车灯光照射后会沿原来的方向反射回来，所以司机看到尾灯特别亮。
8. 垂直射向平面镜的光NO与法线重合，可显示法线的位置；转动圆台，当侧面观察到绿色反射光、红色法线和绿色入射光三者重合时，说明“三线共面”。
【答案】
1. 粗糙；漫
2. 垂直；紧贴；2
3. ①远离；变大；②反射角等于入射角
4. 光路是可逆的
5. 同一平面内
6. 将纸板绕O点旋转一定角度并再次使其竖直立在平面镜上
7. 当汽车的灯光照在自行车尾灯上时，会沿原来的方向反射回来
8. 法线；绿色反射光、红色法线和绿色入射光三者重合
【知识点】
光的反射定律；漫反射；光路可逆性
【点评】
本题为光的反射定律探究实验题，覆盖实验器材选择、操作要点、定律内容、光路可逆性及现象分析等知识点，注重考查实验原理与操作细节，帮助深化对光的反射规律的理解。
【难度系数】
0.6
1. 为从不同方向观察到光路，应选用表面粗糙的纸板，使光在纸板上发生漫反射，让各方向都能看到光路。
2. 实验中硬纸板需垂直放置在平面镜上，保证法线与平面镜垂直；激光笔发出的光应紧贴硬纸板A入射，反射角是反射光线与法线的夹角，即∠2。
3. ①根据光的反射定律，入射光远离法线时入射角变大，反射角也变大，反射光远离法线；②多次测量可得出反射角等于入射角的结论。
4. 光沿FO方向入射沿OE方向射出，说明光的反射现象中光路是可逆的。
5. 纸板B上半部分翻折后看不到反射光线，说明反射光线、入射光线及法线在同一平面内。
6. 纸板绕CD轴向后转后与入射光线、法线不在同一平面，看不到反射光线，需将纸板绕O点旋转一定角度，使其重新竖直立在平面镜上，让纸板与入射光线、法线在同一平面即可。
7. 角反射器的反光面互相垂直，汽车灯光照射后会沿原来的方向反射回来，所以司机看到尾灯特别亮。
8. 垂直射向平面镜的光NO与法线重合，可显示法线的位置；转动圆台，当侧面观察到绿色反射光、红色法线和绿色入射光三者重合时，说明“三线共面”。
【答案】
1. 粗糙；漫
2. 垂直；紧贴；2
3. ①远离；变大；②反射角等于入射角
4. 光路是可逆的
5. 同一平面内
6. 将纸板绕O点旋转一定角度并再次使其竖直立在平面镜上
7. 当汽车的灯光照在自行车尾灯上时，会沿原来的方向反射回来
8. 法线；绿色反射光、红色法线和绿色入射光三者重合
【知识点】
光的反射定律；漫反射；光路可逆性
【点评】
本题为光的反射定律探究实验题，覆盖实验器材选择、操作要点、定律内容、光路可逆性及现象分析等知识点，注重考查实验原理与操作细节，帮助深化对光的反射规律的理解。
【难度系数】
0.6
