拓展4.1 某商场内设有自动售货机，方便购物者购买商品. 它可通过手机扫码(扫码后开关$\mathrm{S}_{1}$闭合)或通过投币(投币后开关$\mathrm{S}_{2}$闭合)，启动电动机完成自动售货，请用笔画线代替导线在图中将电路补充完整.

由题意可知，通过手机扫码（扫码后开关S₁闭合）或通过投币（投币后开关S₂闭合），都能启动电动机完成自动售货，说明两个开关互不影响，能独立工作，即两个开关是并联的，再与电动机串联。

5. 在使用电流表的规则中，以下说法错误的是().

A.电流表使用前需要将指针调至零刻度线处
B.电流表要串联在电路中
C.测量大小为 1 A 的电流时，两个量程均可选
D.不可以把电流表直接连在电源两极上

5.C 电流表使用前需要将指针调至零刻度线处，故A正确；电流表要串联在电路中，故B正确；被测电流不能超过电流表的量程，测量大小为1A的电流时，选大量程，故C错误；由于电流表相当于导线，不能把电流表直接连在电源两极上，故D正确。
归纳总结：电流表的正确使用方法：①电流表要与用电器串联在电路中；②电流要从“+”接线柱入，从“-”接线柱出；③被测电流不能超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。使用前的准备：①校零，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位；②选用量程（用经验估计或采用试触法）。

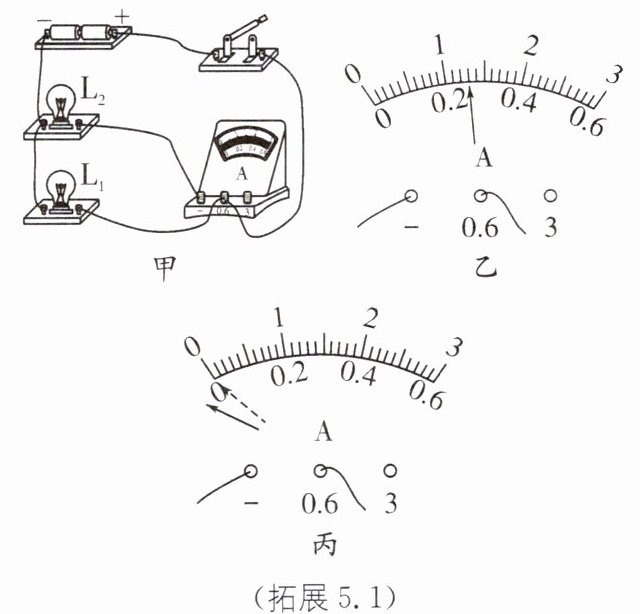

拓展5.1 完成练习使用电流表的实验.

(1)连接电路时开关应.
(2)小邓同学连接的电路如图甲所示,则电流表测的是灯的电流,合上开关后,如果电流表的示数如图乙所示,则读数是A.
(3)同桌小刘闭合开关后,发现电流表的指针偏转如图丙所示从虚线位置转动到实线位置,原因是.

拓展5.1 (1)断开 (2)L₂ 0.26 (3)电流表正、负接线柱接反
解析：(1)连接电路时，为了防止电路连接过程中出现短路等故障损坏电路元件，开关应断开。(2)观察图甲电路，电流表与灯L₂串联在同一条支路中，所以电流表测的是灯L₂的电流。图乙中电流表使用的是0～0.6 A量程，分度值是0.02 A，其示数是0.26 A。(3)图丙中电流表指针反向偏转，这是因为电流表的正、负接线柱接反了，导致电流反向流入电流表，使指针反向偏转。

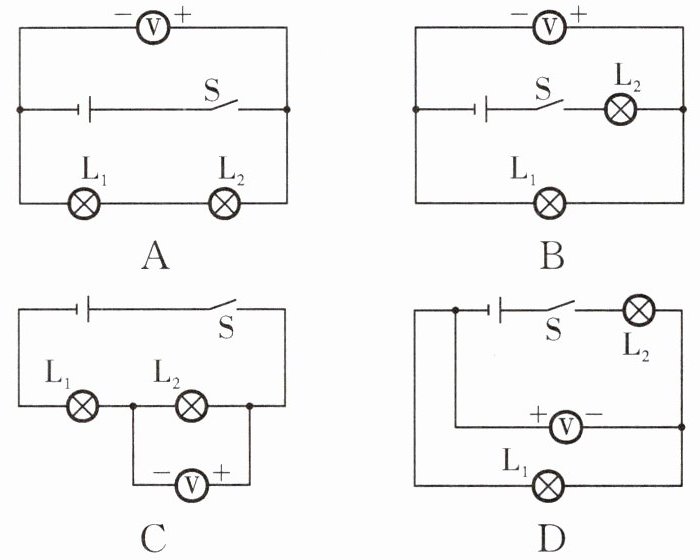

6. (2025·宿迁沭阳县期中)如图所示,电压表能正确测出灯$\mathrm{L}_{1}$两端电压的是().

6.B 由图A可知，电压表接到电源两端，测的是电源电压，故A错误；由图B可知，电压表与被测用电器L₁并联，正负接线柱连接正确，故B正确；由图C可知，电压表接到了L₂的两端，测的是L₂两端的电压，故C错误；由图D可知，电压表与被测用电器L₁并联，正负接线柱连接错误，故D错误。
思路引导：电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L₁两端的电压，则电压表与灯L₁并联。

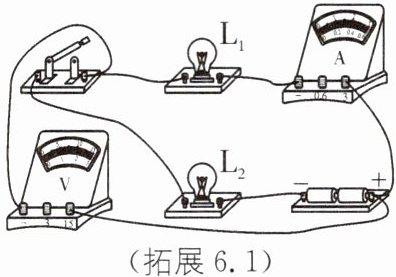

拓展6.1 在如图所示电路连接中,下列说法正确的是().


A.$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,电压表测量的是$\mathrm{L}_{1}$两端的电压
B.$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,电压表测量的是$\mathrm{L}_{2}$两端的电压
C.$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,电流表测量的是流经$\mathrm{L}_{1}$的电流
D.$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,电压表测量的是电源两端的电压

拓展6.1 A 闭合开关后，电流从正极出发，依次经过电流表、灯泡L₁、开关、L₂然后回到负极，即两灯泡串联，电流表测量电路中的电流，电压表并联在灯泡L₁两端，测L₁两端的电压，故A符合题意，B、C、D不符合题意。
易错警示：解答包含电流表和电压表的电路问题时，电流表可以看成是一根导线，电压表可以看作断路。

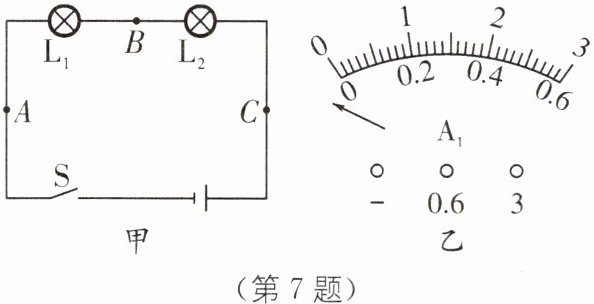

7. 小明同学进行了“探究串联电路中电流特点”的实验.

(1)闭合开关前,电流表指针如图乙所示,原因是.
(2)实验中,选择两个小灯泡的规格最好(填“相同”或“不相同”),连接好最后一根导线时,发现小灯泡都亮了,出现这种情况的原因是.
(3)小明按电路图甲正确连接电路后,闭合开关,发现小灯泡一个很亮,一个不发光,造成这种现象的原因可能是.
A. 通过不发光小灯泡的电流小
B. 两个小灯泡的规格不同
C. 不发光的小灯泡灯丝断了

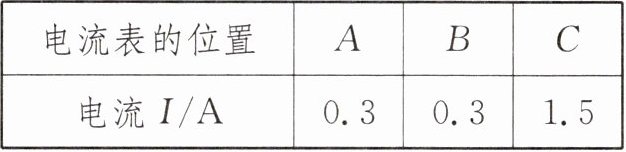

(4)如表所示是小明同学实验中的一组数据,造成这种错误的可能原因是.

7. (1)没有调零 (2)不相同 连接电路时未断开开关 (3)B (4)测量C处电流时读错了量程
解析：(1)由图可知，闭合开关前，电流表指针不在零刻度线上，说明没有调零。(2)实验中，为了寻求普遍规律，选择两个小灯泡的规格最好是不同的。连接好最后一根导线时，发现小灯泡都亮了，说明电路为通路，出现这种情况的原因是连接电路时未断开开关。(3)串联电路中电流处处相等，故A不符合题意；闭合开关，发现小灯泡一个很亮，一个不发光，原因可能是两个小灯泡的规格不同，故B符合题意；闭合开关，发现有小灯泡发光，说明电路为通路，没有发生断路，故C不符合题意。故选B。(4)串联电路中电流处处相等，所以C处电流也应该为0.3 A，但此时读数为1.5 A，刚好是0.3 A的5倍，说明读数时看错了量程。
