2025年学习质量监测九年级物理全一册人教版第35页答案
7. 小明在实验时连接了如图 15 - 2 - 11 所示的电路,但他闭合开关后发现 $ L_1 $ 和 $ L_2 $ 都不亮,检查电路后也不知道发生了什么故障,老师告诉他是其中一个灯泡的原因,并向他提问了几个问题,请帮他根据老师的问题,判断故障的原因。
(1) 原因是其中的一个灯泡被短路了,对吗?
不对
。因为若是其中的一个被短路了,则
闭合开关后另一个灯泡一定亮
,所以肯定
不是
(选填“是”或“不是”)其中的一个灯泡被短路了。
(2) 原因是其中的一个灯泡灯丝断了,对吗?
对
。因为若是其中的一个灯泡断路,则
闭合开关后另一个灯泡也不亮
,所以断定
是
(选填“是”或“不是”)其中的一个灯泡断路了。
]

答案

7.
(1)不对 闭合开关后另一个灯泡一定亮 不是
(2)对 闭合开关后另一个灯泡也不亮 是
1. 如图 15 - 2 - 12 所示的电路中,只闭合 $ S_1 $ 时,
L₂
灯亮;只闭合 $ S_2 $ 时,
L₁和L₂
灯亮;同时闭合 $ S_1 $、$ S_2 $、$ S_3 $ 将发生
短路
。
]

答案

1.L₂ L₁和L₂ 短路

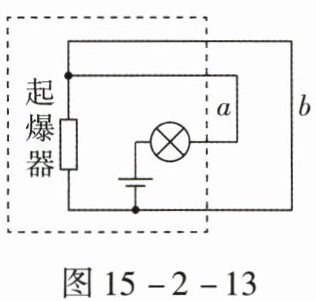

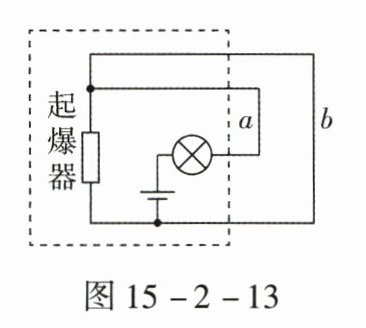

2. 图 15 - 2 - 13 是某爆破装置的电路简图,为使爆破装置停止工作,应剪断线 (
a
),拆除前起爆器上 (
没有
)电流通过。

答案

2.a 没有 【解析】在没有拆除导线之前，起爆器被导线b短路，所以不会爆破。若拆除导线b，电流只能通过起爆器才能构成电路，所以会爆破；若拆除导线a，则切断了通往电源的线路，整个电路成了断路，所以爆破装置会停止工作。
3. 如图 15 - 2 - 14 所示,图中箭头表示接好电路、闭合开关后电流的方向,甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种,且开关控制整个电路。根据电流的方向可知(
B
)。

A.甲处可能接电铃
B.乙处可能接开关
C.丙处一定接开关
D.丁处一定接电源
]

答案

3.B 【解析】根据电流的流向可知，丙、丁处不可能接电源，只可能接用电器，否则会出现电流流向同一方向的情况。而甲、乙处一定有一个是电源，再根据开关控制整个电路可知，甲、乙处应该是电源和开关。综上所述，甲、乙处应该是电源和开关，而丙、丁处应该是电灯和电铃。
4. 小亮的妈妈出差回来后,买回一个很别致的工艺品,小亮见后爱不释手,他看到这件工艺品有的地方是金属的,有的地方是陶瓷的,于是他想设计一个实验来验证哪些是导体,哪些是绝缘体,你能帮他设计这个实验吗?

答案


4.如图答15 - 2 - 3所示，连好电路后，闭合开关，然后把工艺品中的各部分分别接入A、B两点之间，若小灯泡亮了，则该部分是导体；若小灯泡没亮，则该部分是绝缘体。

图答15 - 2 - 3
