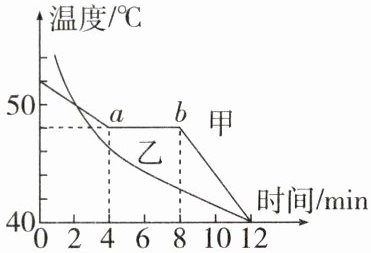

6.小明用甲、乙两种物质做凝固实验，得到的温度—时间图像如图所示。下列分析错误的是（
A.甲在第2 min时是液态
B.甲在ab段吸热
C.甲的凝固点是48 ℃
D.乙是非晶体
B
）A.甲在第2 min时是液态
B.甲在ab段吸热
C.甲的凝固点是48 ℃
D.乙是非晶体
答案
6. B
解析
【分析】
要解决这道题，需明确晶体和非晶体凝固的特点：晶体凝固时温度保持不变，有固定凝固点，凝固过程放热；非晶体凝固时温度持续下降，无固定凝固点。结合图像逐一分析选项：先判断甲、乙的类别，再分析各选项的正误。
【解析】
1. 晶体与非晶体凝固的特点：晶体凝固时温度不变，存在一段温度恒定的水平线段，凝固过程放热；非晶体凝固时温度不断降低，无水平线段，无固定凝固点。
2. 分析甲的图像：甲在0~4min温度下降，4~8min（ab段）温度保持不变，8~12min温度再次下降，说明甲是晶体，ab段为凝固过程，此过程放热，故B选项“甲在ab段吸热”错误；甲凝固时恒定的温度（ab段对应温度）为48℃，即甲的凝固点，C选项正确。
3. 分析A选项：第2min时，甲还未开始凝固，处于液态，A选项正确。
4. 分析乙的图像：乙的温度随时间持续下降，无固定凝固点，属于非晶体，D选项正确。
综上，错误选项为B。
【答案】
B
【知识点】
晶体凝固、非晶体凝固、凝固图像
【点评】
本题考查晶体与非晶体凝固的图像特征，核心是区分凝固过程的吸放热，以及晶体有固定凝固点、非晶体无固定凝固点的性质，属于基础题，易错点是混淆凝固过程的吸放热方向。
【难度系数】
0.5
要解决这道题，需明确晶体和非晶体凝固的特点：晶体凝固时温度保持不变，有固定凝固点，凝固过程放热；非晶体凝固时温度持续下降，无固定凝固点。结合图像逐一分析选项：先判断甲、乙的类别，再分析各选项的正误。
【解析】
1. 晶体与非晶体凝固的特点：晶体凝固时温度不变，存在一段温度恒定的水平线段，凝固过程放热；非晶体凝固时温度不断降低，无水平线段，无固定凝固点。
2. 分析甲的图像：甲在0~4min温度下降，4~8min（ab段）温度保持不变，8~12min温度再次下降，说明甲是晶体，ab段为凝固过程，此过程放热，故B选项“甲在ab段吸热”错误；甲凝固时恒定的温度（ab段对应温度）为48℃，即甲的凝固点，C选项正确。
3. 分析A选项：第2min时，甲还未开始凝固，处于液态，A选项正确。
4. 分析乙的图像：乙的温度随时间持续下降，无固定凝固点，属于非晶体，D选项正确。
综上，错误选项为B。
【答案】
B
【知识点】
晶体凝固、非晶体凝固、凝固图像
【点评】
本题考查晶体与非晶体凝固的图像特征，核心是区分凝固过程的吸放热，以及晶体有固定凝固点、非晶体无固定凝固点的性质，属于基础题，易错点是混淆凝固过程的吸放热方向。
【难度系数】
0.5
7. 如图所示是某液态物质放在室温下凝固时温度随时间变化的图像。由图像可知该物质的凝固点是
48
℃，凝固过程所经历的时间是4
min，第13 min该物质处于固
态。答案
7. 48 4 固
解析
【分析】要解决这道题，需结合晶体凝固的特点分析图像：晶体凝固时温度保持不变，图像中温度不变的线段对应的温度为凝固点；凝固过程是从开始凝固到凝固结束的时间间隔；凝固完成后物质处于固态。解题时先找到温度不变的阶段确定凝固点，再计算该阶段的时间差得到凝固时间，最后根据时间判断物质状态。
【解析】1. 凝固点：晶体凝固时温度不变，图像中BC段温度保持48℃不变，因此该物质的凝固点是48℃。2. 凝固时间：开始凝固的时间是第5min（B点），凝固结束的时间是第9min（C点），所以凝固过程经历的时间为9min -5min=4min。3. 第13min的状态：第10min时物质已完成凝固（DE段为凝固后的固态阶段），第13min处于DE段，因此该物质处于固态。
【答案】48 4 固
【知识点】晶体凝固、凝固图像、物态变化
【点评】本题考查晶体凝固图像的解读，核心是掌握晶体凝固的特点，能从图像中提取关键信息，属于基础题型，难度适中。
【难度系数】0.3
【解析】1. 凝固点：晶体凝固时温度不变，图像中BC段温度保持48℃不变，因此该物质的凝固点是48℃。2. 凝固时间：开始凝固的时间是第5min（B点），凝固结束的时间是第9min（C点），所以凝固过程经历的时间为9min -5min=4min。3. 第13min的状态：第10min时物质已完成凝固（DE段为凝固后的固态阶段），第13min处于DE段，因此该物质处于固态。
【答案】48 4 固
【知识点】晶体凝固、凝固图像、物态变化
【点评】本题考查晶体凝固图像的解读，核心是掌握晶体凝固的特点，能从图像中提取关键信息，属于基础题型，难度适中。
【难度系数】0.3

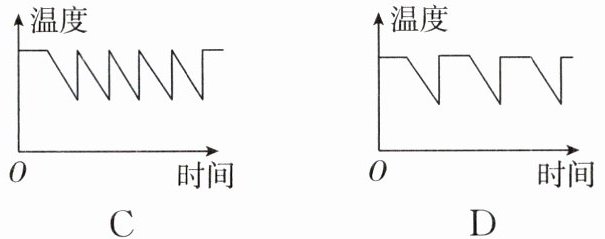

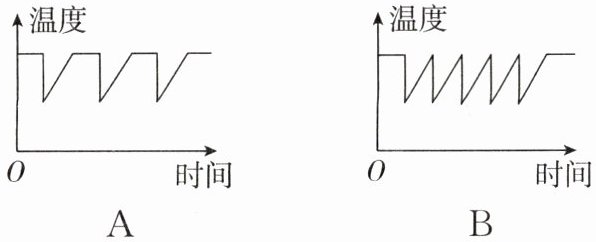

8. 物理学与日常生活 煮饺子时，水沸腾后人们通常会往锅里加入半碗冷水，使其停止沸腾，当水再次沸腾后再加冷水，反复几次之后饺子就煮熟了。用纵轴表示水温，横轴表示加热时间，下列图像中能大致表示水温随时间变化的是（
A
）答案
8. A
解析
【分析】
本题考查水沸腾时的温度变化规律，解题思路为：首先明确水沸腾的核心特点——达到沸点后持续吸热但温度保持不变；再梳理煮饺子的水温变化过程：水沸腾后温度不变，加入冷水会使水温下降，停止沸腾；继续加热时水温上升，再次达到沸点后又保持不变，反复此过程，对应图像需呈现“温度上升→保持沸点→下降→上升→保持沸点……”的循环特征。
【解析】
水沸腾的特点是温度达到沸点后不再随加热时间增加而升高，保持恒定；加入冷水后，冷水吸热使锅内水温降低，停止沸腾；继续加热，水温逐渐回升至沸点后再次保持不变，如此反复。符合该温度变化规律的图像为选项A。
【答案】
A
【知识点】
沸腾的特点
【点评】
本题结合生活中煮饺子的常见现象，将物理知识与实际场景结合，考查对沸腾时温度变化规律的理解，需准确把握沸腾时温度不变这一关键知识点，难度适中。
【难度系数】
0.6
本题考查水沸腾时的温度变化规律，解题思路为：首先明确水沸腾的核心特点——达到沸点后持续吸热但温度保持不变；再梳理煮饺子的水温变化过程：水沸腾后温度不变，加入冷水会使水温下降，停止沸腾；继续加热时水温上升，再次达到沸点后又保持不变，反复此过程，对应图像需呈现“温度上升→保持沸点→下降→上升→保持沸点……”的循环特征。
【解析】
水沸腾的特点是温度达到沸点后不再随加热时间增加而升高，保持恒定；加入冷水后，冷水吸热使锅内水温降低，停止沸腾；继续加热，水温逐渐回升至沸点后再次保持不变，如此反复。符合该温度变化规律的图像为选项A。
【答案】
A
【知识点】
沸腾的特点
【点评】
本题结合生活中煮饺子的常见现象，将物理知识与实际场景结合，考查对沸腾时温度变化规律的理解，需准确把握沸腾时温度不变这一关键知识点，难度适中。
【难度系数】
0.6
9.小星同学在家探究物态变化过程，他对冰进行加热，并绘制成如图所示的温度随时间变化的图像，下列分析正确的是（
A.图像中的DE段是冰的熔化过程
B.水吸热升温比冰吸热升温快
C.整个过程一直在不断吸热
D.水的凝固点是$0°\mathrm{C}$，BC段的物质是固态
C
）A.图像中的DE段是冰的熔化过程
B.水吸热升温比冰吸热升温快
C.整个过程一直在不断吸热
D.水的凝固点是$0°\mathrm{C}$，BC段的物质是固态
答案
9. C
解析
【分析】
要解决本题，需结合晶体熔化和液体沸腾的温度-时间图像特点分析各选项：冰是晶体，熔点为0℃，熔化时温度不变，对应图像中BC段；水沸腾时温度不变，对应DE段，沸点为100℃。逐一分析选项：A选项中DE段是水的沸腾过程，非冰的熔化过程；B选项需对比冰和水的升温快慢；C选项判断整个过程是否持续吸热；D选项明确BC段的物质状态。
【解析】
根据晶体熔化和液体沸腾的规律分析：
1. 晶体熔化特点：吸热、温度不变，对应图像BC段，是冰的熔化过程；液体沸腾特点：吸热、温度不变，对应图像DE段，是水的沸腾过程。
2. 选项A：DE段是水的沸腾过程，不是冰的熔化过程，A错误。
3. 选项B：AB段为冰吸热升温，CD段为水吸热升温，相同加热时间内，冰的温度变化更大，说明冰吸热升温比水快，B错误。
4. 选项C：AB段冰吸热升温，BC段熔化吸热，CD段水吸热升温，DE段沸腾吸热，整个过程一直在不断吸热，C正确。
5. 选项D：BC段是冰的熔化过程，物质处于固液共存态，不是固态，D错误。
【答案】
C
【知识点】
晶体熔化图像、液体沸腾图像、物态变化吸热过程
【点评】
本题考查物态变化中晶体熔化和液体沸腾的温度-时间图像分析，需掌握晶体熔化、沸腾的温度特点，是基础题型，需准确区分各阶段对应的物态变化和物质状态。
【难度系数】
0.7
要解决本题，需结合晶体熔化和液体沸腾的温度-时间图像特点分析各选项：冰是晶体，熔点为0℃，熔化时温度不变，对应图像中BC段；水沸腾时温度不变，对应DE段，沸点为100℃。逐一分析选项：A选项中DE段是水的沸腾过程，非冰的熔化过程；B选项需对比冰和水的升温快慢；C选项判断整个过程是否持续吸热；D选项明确BC段的物质状态。
【解析】
根据晶体熔化和液体沸腾的规律分析：
1. 晶体熔化特点：吸热、温度不变，对应图像BC段，是冰的熔化过程；液体沸腾特点：吸热、温度不变，对应图像DE段，是水的沸腾过程。
2. 选项A：DE段是水的沸腾过程，不是冰的熔化过程，A错误。
3. 选项B：AB段为冰吸热升温，CD段为水吸热升温，相同加热时间内，冰的温度变化更大，说明冰吸热升温比水快，B错误。
4. 选项C：AB段冰吸热升温，BC段熔化吸热，CD段水吸热升温，DE段沸腾吸热，整个过程一直在不断吸热，C正确。
5. 选项D：BC段是冰的熔化过程，物质处于固液共存态，不是固态，D错误。
【答案】
C
【知识点】
晶体熔化图像、液体沸腾图像、物态变化吸热过程
【点评】
本题考查物态变化中晶体熔化和液体沸腾的温度-时间图像分析，需掌握晶体熔化、沸腾的温度特点，是基础题型，需准确区分各阶段对应的物态变化和物质状态。
【难度系数】
0.7

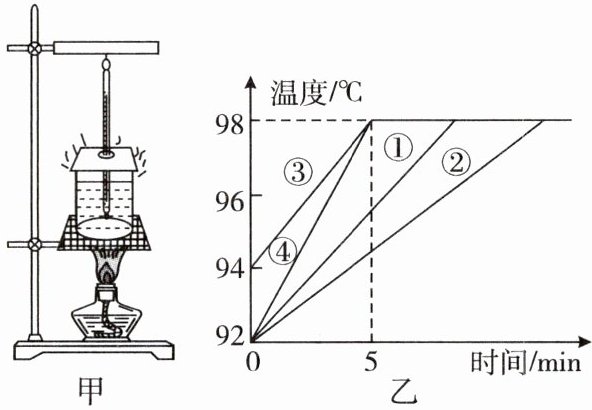

10.在“探究水沸腾前后温度变化特点”的实验中，某同学用如图甲所示的实验装置进行实验，并绘制了如图乙所示的图线①。现将烧杯中的水冷却至室温，倒掉约三分之一的水，保持其他条件不变，重做上述实验并绘制了图线，此图线是（
A.①
B.②
C.③
D.④
D
）A.①
B.②
C.③
D.④
答案
10. D
解析
【分析】
解题时需明确两个关键：一是水的沸点由气压决定，实验条件不变则沸点不变；二是倒掉部分水后，水的质量减小，相同加热条件下，质量小的水升温更快，达到沸点的时间更短，据此结合图线特征判断。
【解析】
1. 水的沸点仅与气压有关，保持其他条件不变时，水的沸点仍为98℃，因此新图线最终温度应为98℃。
2. 倒掉约三分之一的水后，水的质量减小，加热条件不变（单位时间提供的热量相同），根据Q=cmΔt，相同热量下，水的质量越小，温度升高越快，达到沸点的时间比原实验的5min更短。
3. 观察图乙，初始温度均为92℃，图线④的升温速率比原线①更快，符合质量减小后的变化规律；图线②升温更慢（对应水质量更大），不符合要求，因此正确图线是④。
【答案】
D
【知识点】
水的沸腾特点、质量对升温的影响
【点评】
本题结合图像考查水沸腾实验的规律，需理解沸点的决定因素和质量对加热过程的影响，是中等难度的实验分析题。
【难度系数】
0.5
解题时需明确两个关键：一是水的沸点由气压决定，实验条件不变则沸点不变；二是倒掉部分水后，水的质量减小，相同加热条件下，质量小的水升温更快，达到沸点的时间更短，据此结合图线特征判断。
【解析】
1. 水的沸点仅与气压有关，保持其他条件不变时，水的沸点仍为98℃，因此新图线最终温度应为98℃。
2. 倒掉约三分之一的水后，水的质量减小，加热条件不变（单位时间提供的热量相同），根据Q=cmΔt，相同热量下，水的质量越小，温度升高越快，达到沸点的时间比原实验的5min更短。
3. 观察图乙，初始温度均为92℃，图线④的升温速率比原线①更快，符合质量减小后的变化规律；图线②升温更慢（对应水质量更大），不符合要求，因此正确图线是④。
【答案】
D
【知识点】
水的沸腾特点、质量对升温的影响
【点评】
本题结合图像考查水沸腾实验的规律，需理解沸点的决定因素和质量对加热过程的影响，是中等难度的实验分析题。
【难度系数】
0.5
