学习任务一 变阻器
1.滑动变阻器

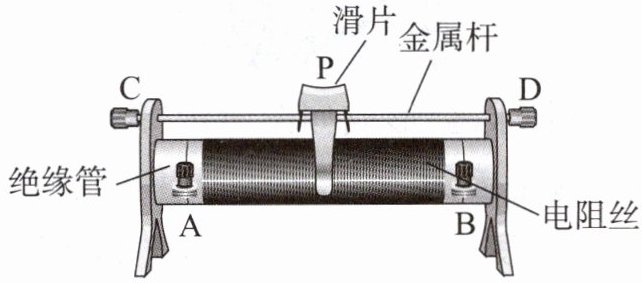

(1)构造:滑动变阻器一共有个接线柱。滑片P通过金属杆与两个接线柱相连,滑片移到不同的位置时上下两个接线柱之间电阻丝的不同,这样就可以改变接入电路中的大小。
(2)原理:滑动变阻器就是靠改变连入电路中的来改变电路中的电阻的。
(3)电路图中滑动变阻器的符号及结构示意图:滑动变阻器在电路图中用符号表示。

2.电阻箱
(1)使用方法:将电阻箱的两个接线柱接入电路中,调节四个旋钮,就能得到Ω之间的电阻值。
(2)读数方法:将各旋钮对应的小三角对准的数字乘面板上标记的倍率,然后将数值加在一起就是电阻箱接入电路中的电阻。如图所示,该电阻箱的示数为Ω。

1.(1)4 上面 长度 电阻
(2)电阻丝的长度
(3)2.(1)0～9 999
(2)2 029

例1 改变滑动变阻器接入电路的电阻是靠（）

A.改变连入电路的材料来实现的
B.改变连入电路中的电阻丝的长度来实现的
C.改变连入电路中的电阻丝的横截面积来实现的
D.同时改变连入电路中的电阻丝的横截面积和长度来实现的

B

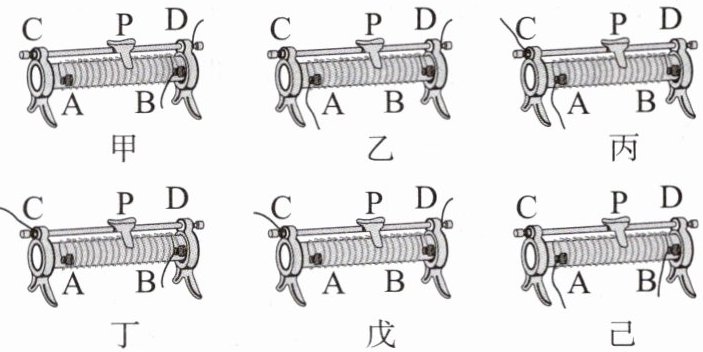

1.滑动变阻器与小灯泡串联改变小灯泡的亮度，滑动变阻器的接法有以下几种，回答下列问题。

(1)在滑动变阻器的接法中，图的接法不能改变灯泡的亮度。图的接法能改变灯泡的亮度。
(2)滑片向右移动，能使灯泡变亮的是图的接法。滑片向右移动，能使灯泡变暗的是图的接法。
2.使用滑动变阻器时需注意
(1)接通电路前，滑片应移至。
(2)使用滑动变阻器不但能改变电路中的大小，还能调节用电器两端的。

1.(1)戊、己 甲、乙、丙、丁
(2)甲、丁 乙、丙
2.(1)电阻最大处
(2)电流 电压
