9.（江苏泰州中考）

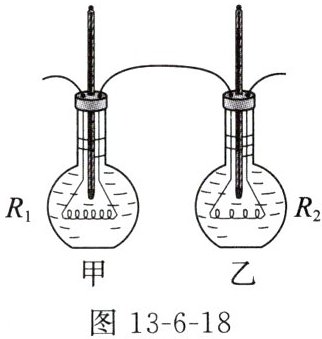

小华将电阻丝$R_1$和$R_2$($R_1 ＞ R_2$)分别浸没在质量和初温均相同的煤油中，把它们按
所示的方式接入电路中，电路接通后，通过两电阻丝的
小华将电阻丝$R_1$和$R_2$($R_1 ＞ R_2$)分别浸没在质量和初温均相同的煤油中，把它们按
所示的方式接入电路中，电路接通后，通过两电阻丝的电流
相等，根据温度计示数的变化可比较电阻丝产生热量
的多少。通电一段时间，发现甲瓶中温度计的示数上升较多
（选填“多”或“少”）。答案
9. 电流 热量 多
解析
【分析】首先观察电路连接方式，图中电阻丝$R_1$和$R_2$为串联，串联电路的核心特点是电流处处相等，因此可确定通过两电阻丝的电流关系；该实验利用转换法，将电阻丝产生热量的多少转换为煤油温度计示数的变化，结合焦耳定律$Q=I^2Rt$，在电流和通电时间相同的情况下，电阻越大，产生的热量越多，据此分析甲瓶温度计的示数变化。
【解析】由图可知，$R_1$与$R_2$串联，根据串联电路的电流特点，通过两电阻丝的电流相等；实验中，煤油的质量和初温均相同，电阻丝产生的热量越多，煤油温度升高越明显，因此可通过温度计示数变化比较电阻丝产生热量的多少；根据焦耳定律$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻$R$越大，产生的热量$Q$越多，已知$R_1＞R_2$，所以甲瓶中$R_1$产生的热量更多，温度计示数上升较多。
【答案】电流 热量 多
【知识点】串联电路特点、焦耳定律、转换法
【点评】本题是焦耳定律的基础实验题，结合串联电路规律和焦耳定律分析热量与电阻的关系，运用转换法将抽象的热量变化转化为直观的温度变化，是电学实验的典型考法。
【难度系数】0.5
【解析】由图可知，$R_1$与$R_2$串联，根据串联电路的电流特点，通过两电阻丝的电流相等；实验中，煤油的质量和初温均相同，电阻丝产生的热量越多，煤油温度升高越明显，因此可通过温度计示数变化比较电阻丝产生热量的多少；根据焦耳定律$Q=I^2Rt$，当电流$I$和通电时间$t$相同时，电阻$R$越大，产生的热量$Q$越多，已知$R_1＞R_2$，所以甲瓶中$R_1$产生的热量更多，温度计示数上升较多。
【答案】电流 热量 多
【知识点】串联电路特点、焦耳定律、转换法
【点评】本题是焦耳定律的基础实验题，结合串联电路规律和焦耳定律分析热量与电阻的关系，运用转换法将抽象的热量变化转化为直观的温度变化，是电学实验的典型考法。
【难度系数】0.5

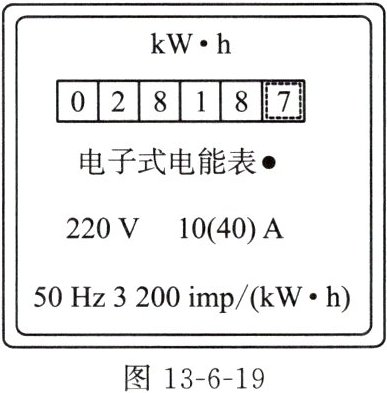

10.（江苏常州中考）小明家的电能表表盘如图13-6-19所示，他家同时工作的用电器瞬时总功率不能超过
图13-6-19
8 800
W。当电路中只有电饭锅工作时，电能表的指示灯在1 min内闪烁80次，则电饭锅工作时的电功率为1 500
W。图13-6-19
答案
10. 8 800 1 500
解析
【分析】
要解决本题，需明确电能表参数的物理意义：①“10(40)A”表示电能表允许通过的最大电流为40A，结合家庭电路电压220V，可计算同时工作用电器的最大总功率；②“3200 imp/(kW·h)”表示每消耗1kW·h的电能，电能表指示灯闪烁3200次，据此可计算指示灯闪烁80次消耗的电能，再结合工作时间求出电饭锅的电功率。
【解析】
1. 计算同时工作用电器的最大总功率：
家庭电路电压U=220V，电能表允许的最大电流I最大=40A，根据电功率公式P=UI，可得最大总功率：
P最大=U×I最大=220V×40A=8800W。
2. 计算电饭锅的电功率：
电能表指示灯闪烁80次时，消耗的电能W= (80 imp) / (3200 imp/(kW·h)) = 0.025 kW·h；
电饭锅工作时间t=1min=1/60 h；
根据公式P=W/t，可得电饭锅的电功率：
P= W/t = 0.025 kW·h ÷ (1/60 h) = 1.5 kW = 1500 W。
【答案】
8800；1500
【知识点】
电能表参数理解；电功率计算
【点评】
本题考查电能表相关的电功率计算，需准确解读电能表参数的含义，熟练运用电功率公式进行计算，属于基础题型，考查学生对电能表知识的掌握程度。
【难度系数】
0.6
要解决本题，需明确电能表参数的物理意义：①“10(40)A”表示电能表允许通过的最大电流为40A，结合家庭电路电压220V，可计算同时工作用电器的最大总功率；②“3200 imp/(kW·h)”表示每消耗1kW·h的电能，电能表指示灯闪烁3200次，据此可计算指示灯闪烁80次消耗的电能，再结合工作时间求出电饭锅的电功率。
【解析】
1. 计算同时工作用电器的最大总功率：
家庭电路电压U=220V，电能表允许的最大电流I最大=40A，根据电功率公式P=UI，可得最大总功率：
P最大=U×I最大=220V×40A=8800W。
2. 计算电饭锅的电功率：
电能表指示灯闪烁80次时，消耗的电能W= (80 imp) / (3200 imp/(kW·h)) = 0.025 kW·h；
电饭锅工作时间t=1min=1/60 h；
根据公式P=W/t，可得电饭锅的电功率：
P= W/t = 0.025 kW·h ÷ (1/60 h) = 1.5 kW = 1500 W。
【答案】
8800；1500
【知识点】
电能表参数理解；电功率计算
【点评】
本题考查电能表相关的电功率计算，需准确解读电能表参数的含义，熟练运用电功率公式进行计算，属于基础题型，考查学生对电能表知识的掌握程度。
【难度系数】
0.6

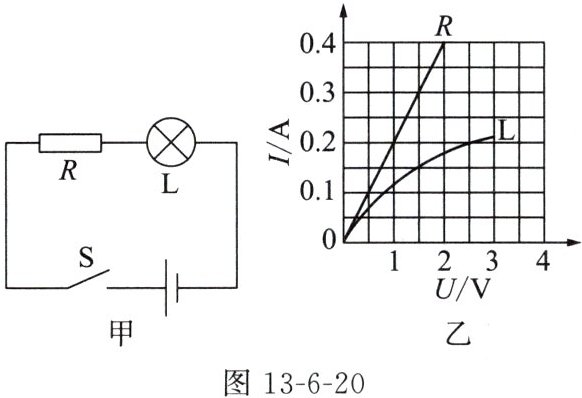

11. 如图13-6-20甲所示的电路中，小灯泡L的额定电压为2.5 V，开关S闭合后，小灯泡正常发光。图13-6-20乙是通过定值电阻R和小灯泡L的电流与各自两端电压的关系图像。小灯泡L正常发光时通过的电流为
0.2
A；通电10 s，定值电阻R产生的热量为2
J。答案
11. 0.2 2
解析
【分析】
首先明确电路为定值电阻R与小灯泡L串联，串联电路中电流处处相等。小灯泡正常发光时，其两端电压等于额定电压2.5V，需从图乙中小灯泡L的I-U图像中找到电压为2.5V时对应的电流，即为小灯泡正常发光的电流；再根据串联电路电流相等，得到通过R的电流，从R的I-U图像中找到该电流对应的R两端电压，最后利用焦耳定律计算通电10s定值电阻R产生的热量。
【解析】
1. 小灯泡正常发光时，两端电压等于额定电压，即$ U_L = 2.5\ \mathrm{V} $。观察图乙中小灯泡L的I-U图像，当$ U=2.5\ \mathrm{V} $时，对应的电流$ I_L = 0.2\ \mathrm{A} $，故小灯泡正常发光时的电流为0.2A。
2. 因R与L串联，串联电路电流处处相等，所以通过R的电流$ I_R = I_L = 0.2\ \mathrm{A} $。再观察图乙中定值电阻R的I-U图像，当$ I=0.2\ \mathrm{A} $时，对应的电压$ U_R = 1\ \mathrm{V} $。
3. 定值电阻R产生的热量根据公式$ Q = UIt $计算，代入数据得：$ Q = U_R I_R t = 1\ \mathrm{V} × 0.2\ \mathrm{A} × 10\ \mathrm{s} = 2\ \mathrm{J} $。
【答案】
0.2；2
【知识点】
串联电路特点、I-U图像应用、焦耳定律
【点评】
本题结合串联电路规律与I-U图像，考查学生提取图像信息和应用电学公式的能力，核心是利用串联电路电流相等的特点，对应图像中的电压电流值进行计算。
【难度系数】
0.5
首先明确电路为定值电阻R与小灯泡L串联，串联电路中电流处处相等。小灯泡正常发光时，其两端电压等于额定电压2.5V，需从图乙中小灯泡L的I-U图像中找到电压为2.5V时对应的电流，即为小灯泡正常发光的电流；再根据串联电路电流相等，得到通过R的电流，从R的I-U图像中找到该电流对应的R两端电压，最后利用焦耳定律计算通电10s定值电阻R产生的热量。
【解析】
1. 小灯泡正常发光时，两端电压等于额定电压，即$ U_L = 2.5\ \mathrm{V} $。观察图乙中小灯泡L的I-U图像，当$ U=2.5\ \mathrm{V} $时，对应的电流$ I_L = 0.2\ \mathrm{A} $，故小灯泡正常发光时的电流为0.2A。
2. 因R与L串联，串联电路电流处处相等，所以通过R的电流$ I_R = I_L = 0.2\ \mathrm{A} $。再观察图乙中定值电阻R的I-U图像，当$ I=0.2\ \mathrm{A} $时，对应的电压$ U_R = 1\ \mathrm{V} $。
3. 定值电阻R产生的热量根据公式$ Q = UIt $计算，代入数据得：$ Q = U_R I_R t = 1\ \mathrm{V} × 0.2\ \mathrm{A} × 10\ \mathrm{s} = 2\ \mathrm{J} $。
【答案】
0.2；2
【知识点】
串联电路特点、I-U图像应用、焦耳定律
【点评】
本题结合串联电路规律与I-U图像，考查学生提取图像信息和应用电学公式的能力，核心是利用串联电路电流相等的特点，对应图像中的电压电流值进行计算。
【难度系数】
0.5
12. 物理兴趣小组做“测量小灯泡的额定功率”实验，所用小灯泡的额定电压$ U_{额}=2.5\ \mathrm{V} $，灯丝电阻不变。
(1)连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑动头，电流表和电压表的示数都不变，原因是滑动变阻器接了

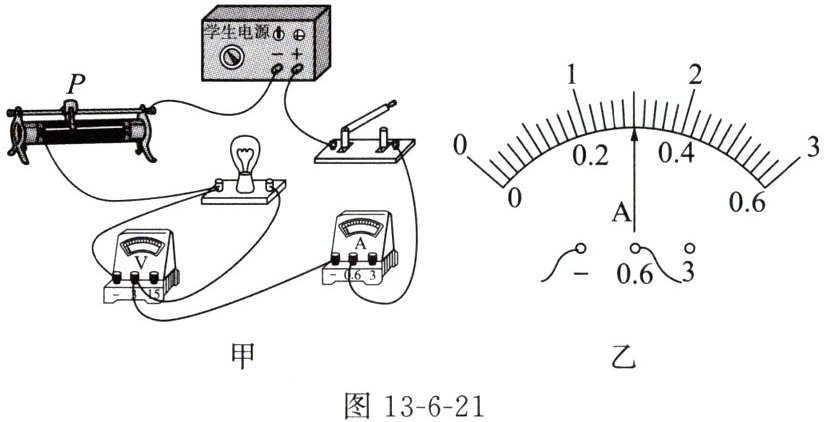

(2)小云排除故障后，电路如图13-6-21甲所示，闭合开关，调节滑动变阻器的滑动头，直到电压表的示数为2.5 V，此时电流表的示数如图13-6-21乙所示，则小灯泡的额定功率为

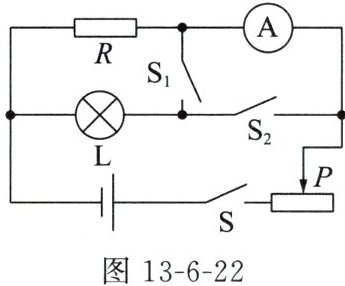

(3)小月设计了一个电路，如图13-6-22所示，也测出了该小灯泡正常发光时的电功率，其中定值电阻的阻值$ R=25\ \Omega $，操作步骤如下：
①只闭合开关S和
②闭合开关
③小灯泡的额定功率$ P_{额}= $
（用题目所给物理量的符号表示）
(1)连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑动头，电流表和电压表的示数都不变，原因是滑动变阻器接了
下面
两个接线柱。(2)小云排除故障后，电路如图13-6-21甲所示，闭合开关，调节滑动变阻器的滑动头，直到电压表的示数为2.5 V，此时电流表的示数如图13-6-21乙所示，则小灯泡的额定功率为
0.75
W。(3)小月设计了一个电路，如图13-6-22所示，也测出了该小灯泡正常发光时的电功率，其中定值电阻的阻值$ R=25\ \Omega $，操作步骤如下：
①只闭合开关S和
S₂
，调节滑动变阻器的滑动头，使电流表的示数$ I_1= $0.1
A。②闭合开关
S₁ S₂
，断开开关，保持滑动变阻器的滑动头位置不变，读出电流表的示数$ I_2 $。③小灯泡的额定功率$ P_{额}= $
$U_额(I_2-I_1)$
。（用题目所给物理量的符号表示）
答案
12. (1)下面 (2)0.75 (3)①S₂ 0.1 ②S₁ S₂ ③U额(I₂−I₁)
解析
【分析】
本题围绕“测量小灯泡的额定功率”实验展开，分三小问：(1)分析滑动变阻器接线错误的故障；(2)计算小灯泡额定功率；(3)用安阻法设计实验测额定功率。需结合滑动变阻器的工作原理、额定功率公式、并联电路特点逐步分析。
【解析】
(1) 滑动变阻器正确接法为“一上一下”，若接下面两个接线柱，滑动变阻器相当于定值最大电阻，移动滑片时电阻不变，电路电流不变，导致灯泡较暗且电表示数无变化，故故障是接了下面两个接线柱。
(2) 电流表量程为0~0.6A，分度值0.02A，额定电压2.5V时电流为0.3A，额定功率$P_{额}=U_{额}I=2.5V×0.3A=0.75W$。
(3) ① 安阻法需让定值电阻两端电压等于额定电压，只闭合S和$S_2$，调节滑动变阻器使电流$I_1=\frac{U_{额}}{R}=\frac{2.5V}{25Ω}=0.1A$，此时小灯泡两端电压为2.5V，正常发光；
② 保持滑片不动，闭合S和$S_1$，断开$S_2$，电流表测干路电流$I_2$，小灯泡额定电流为$I_2-I_1$；
③ 额定功率$P_{额}=U_{额}(I_2-I_1)$。
【答案】
(1) 下面 (2) 0.75 (3) ① $S_2$；0.1 ② $S_1$；$S_2$ ③ $U_{额}(I_2-I_1)$
【知识点】
滑动变阻器的使用、额定功率计算、安阻法测电功率
【点评】
本题考查测量小灯泡额定功率的实验，涵盖故障分析、额定功率计算、特殊方法测电功率，需掌握实验原理和并联电路特点，是电学实验的综合应用题型。
【难度系数】
0.5
本题围绕“测量小灯泡的额定功率”实验展开，分三小问：(1)分析滑动变阻器接线错误的故障；(2)计算小灯泡额定功率；(3)用安阻法设计实验测额定功率。需结合滑动变阻器的工作原理、额定功率公式、并联电路特点逐步分析。
【解析】
(1) 滑动变阻器正确接法为“一上一下”，若接下面两个接线柱，滑动变阻器相当于定值最大电阻，移动滑片时电阻不变，电路电流不变，导致灯泡较暗且电表示数无变化，故故障是接了下面两个接线柱。
(2) 电流表量程为0~0.6A，分度值0.02A，额定电压2.5V时电流为0.3A，额定功率$P_{额}=U_{额}I=2.5V×0.3A=0.75W$。
(3) ① 安阻法需让定值电阻两端电压等于额定电压，只闭合S和$S_2$，调节滑动变阻器使电流$I_1=\frac{U_{额}}{R}=\frac{2.5V}{25Ω}=0.1A$，此时小灯泡两端电压为2.5V，正常发光；
② 保持滑片不动，闭合S和$S_1$，断开$S_2$，电流表测干路电流$I_2$，小灯泡额定电流为$I_2-I_1$；
③ 额定功率$P_{额}=U_{额}(I_2-I_1)$。
【答案】
(1) 下面 (2) 0.75 (3) ① $S_2$；0.1 ② $S_1$；$S_2$ ③ $U_{额}(I_2-I_1)$
【知识点】
滑动变阻器的使用、额定功率计算、安阻法测电功率
【点评】
本题考查测量小灯泡额定功率的实验，涵盖故障分析、额定功率计算、特殊方法测电功率，需掌握实验原理和并联电路特点，是电学实验的综合应用题型。
【难度系数】
0.5
