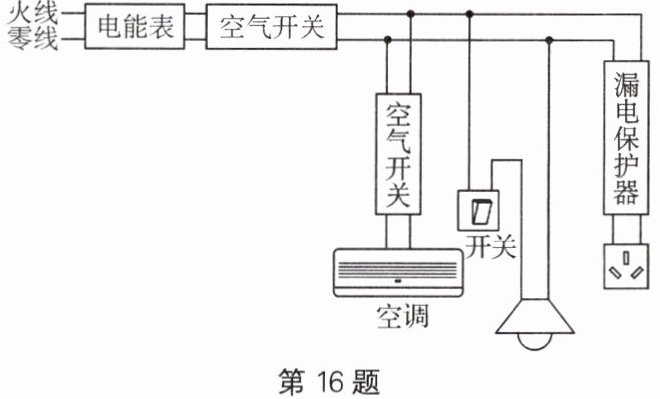

16. 如图所示是一般住宅户内配电系统方框图，下列说法正确的是 (
A.控制空调的空气开关跳闸，说明灯泡被短路了
B.漏电保护器跳闸，说明在三孔插座上使用了大功率的用电器
C.控制灯的开关与灯交换位置，干路中的空气开关会跳闸
D.在三孔插座上接入电冰箱后漏电保护器跳闸，说明电路中发生了漏电
D
)A.控制空调的空气开关跳闸，说明灯泡被短路了
B.漏电保护器跳闸，说明在三孔插座上使用了大功率的用电器
C.控制灯的开关与灯交换位置，干路中的空气开关会跳闸
D.在三孔插座上接入电冰箱后漏电保护器跳闸，说明电路中发生了漏电
答案
D
解析
【分析】
要解决这道题，我们需要先明确家庭电路中不同保护装置的作用，再逐个分析选项：
1. 首先回忆：支路的空气开关只控制对应支路，跳闸原因是该支路电流过大（短路或用电器总功率过大）；
2. 漏电保护器的作用是检测电路是否漏电，和用电器功率无关；
3. 开关和灯泡位置接反，只是存在安全隐患，不会造成短路引发干路空气开关跳闸；
4. 结合每个选项的描述，对应判断其正确性。
【解析】
对每个选项逐一分析：
A选项：控制空调的空气开关仅控制空调所在支路，跳闸说明空调支路电流过大，原因可能是空调短路或空调的功率过大，与灯泡支路无关，故A错误；
B选项：漏电保护器的工作原理是当电路出现漏电现象时自动跳闸，而大功率用电器工作导致电流过大是空气开关跳闸的原因，并非漏电保护器跳闸的原因，故B错误；
C选项：控制灯的开关与灯交换位置后，开关接在了零线上，断开开关后灯泡仍与火线相连，存在触电隐患，但不会造成电路短路，干路中的空气开关不会跳闸，故C错误；
D选项：漏电保护器的功能是检测电路是否发生漏电，在三孔插座上接入电冰箱后漏电保护器跳闸，说明电路中发生了漏电，故D正确。
【答案】
D
【知识点】
家庭电路故障分析；漏电保护器的作用；空气开关的作用
【点评】
本题综合考查家庭电路中空气开关、漏电保护器的工作原理，以及支路与干路电路的特点，需要学生准确区分不同保护装置的功能，是对家庭电路基础知识的典型考查。
【难度系数】
0.6
要解决这道题，我们需要先明确家庭电路中不同保护装置的作用，再逐个分析选项：
1. 首先回忆：支路的空气开关只控制对应支路，跳闸原因是该支路电流过大（短路或用电器总功率过大）；
2. 漏电保护器的作用是检测电路是否漏电，和用电器功率无关；
3. 开关和灯泡位置接反，只是存在安全隐患，不会造成短路引发干路空气开关跳闸；
4. 结合每个选项的描述，对应判断其正确性。
【解析】
对每个选项逐一分析：
A选项：控制空调的空气开关仅控制空调所在支路，跳闸说明空调支路电流过大，原因可能是空调短路或空调的功率过大，与灯泡支路无关，故A错误；
B选项：漏电保护器的工作原理是当电路出现漏电现象时自动跳闸，而大功率用电器工作导致电流过大是空气开关跳闸的原因，并非漏电保护器跳闸的原因，故B错误；
C选项：控制灯的开关与灯交换位置后，开关接在了零线上，断开开关后灯泡仍与火线相连，存在触电隐患，但不会造成电路短路，干路中的空气开关不会跳闸，故C错误；
D选项：漏电保护器的功能是检测电路是否发生漏电，在三孔插座上接入电冰箱后漏电保护器跳闸，说明电路中发生了漏电，故D正确。
【答案】
D
【知识点】
家庭电路故障分析；漏电保护器的作用；空气开关的作用
【点评】
本题综合考查家庭电路中空气开关、漏电保护器的工作原理，以及支路与干路电路的特点，需要学生准确区分不同保护装置的功能，是对家庭电路基础知识的典型考查。
【难度系数】
0.6

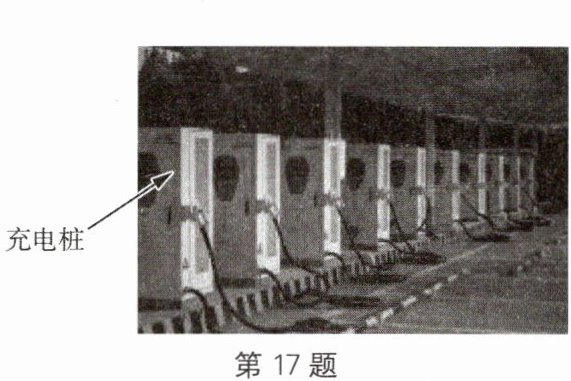

17. 如图所示是新能源汽车充电站，充电桩输出电压的范围是 300～600 V，峰值功率高达 500 kW.关于充电桩，下列说法正确的是 (
A.应配套细一些的导线将充电桩连入电路更安全
B.充电桩外壳常用铝合金材料制成，安装时需连接地线
C.有经验的电工在维修充电桩时，不必断开电源
D.若充电桩起火，应迅速用水扑灭
B
)A.应配套细一些的导线将充电桩连入电路更安全
B.充电桩外壳常用铝合金材料制成，安装时需连接地线
C.有经验的电工在维修充电桩时，不必断开电源
D.若充电桩起火，应迅速用水扑灭
答案
B
解析
【分析】
要解决这道题，需结合电学安全、导体性质、电器火灾处理等知识，逐个分析选项：
1. 分析A选项：根据P=UI，充电桩峰值功率大、输出电压高，工作时电流较大。由焦耳定律Q=I²Rt可知，导线越细电阻越大，相同时间内产生的热量越多，易引发火灾，因此应配套粗导线更安全，A错误。
2. 分析B选项：铝合金是导体，充电桩外壳使用铝合金材料，若外壳意外漏电，连接地线可将电流导入大地，避免人体触电，安装时连接地线是必要的安全措施，B正确。
3. 分析C选项：充电桩输出电压范围为300～600V，远超人体安全电压，维修时若不断开电源，极易发生触电事故，必须断开电源操作，C错误。
4. 分析D选项：水是导体，充电桩起火时用水扑灭，会导致触电风险加剧，应使用干粉灭火器等不导电的灭火器材，D错误。
【解析】
选项A：充电桩峰值功率大，工作时电流大，根据焦耳定律，细导线电阻大，通电时产生的热量多，易引发火灾，应选用粗导线保障安全，故A错误。
选项B：充电桩外壳为铝合金（导体），安装时连接地线，若外壳漏电，电流可通过地线导入大地，能有效防止人体触电，故B正确。
选项C：充电桩输出电压远高于安全电压，维修时若不断开电源，会有严重的触电风险，必须断开电源后再维修，故C错误。
选项D：水属于导体，充电桩起火时用水扑灭会扩大触电危险，不能用水灭火，故D错误。
【答案】
B
【知识点】
电学安全常识，导体与地线作用，电器火灾处理
【点评】
本题结合新能源汽车充电桩这一生活实例，考查安全用电相关知识，要求将物理知识与生活实际结合，理解安全用电的操作规范，提升安全用电意识。
【难度系数】
0.6
要解决这道题，需结合电学安全、导体性质、电器火灾处理等知识，逐个分析选项：
1. 分析A选项：根据P=UI，充电桩峰值功率大、输出电压高，工作时电流较大。由焦耳定律Q=I²Rt可知，导线越细电阻越大，相同时间内产生的热量越多，易引发火灾，因此应配套粗导线更安全，A错误。
2. 分析B选项：铝合金是导体，充电桩外壳使用铝合金材料，若外壳意外漏电，连接地线可将电流导入大地，避免人体触电，安装时连接地线是必要的安全措施，B正确。
3. 分析C选项：充电桩输出电压范围为300～600V，远超人体安全电压，维修时若不断开电源，极易发生触电事故，必须断开电源操作，C错误。
4. 分析D选项：水是导体，充电桩起火时用水扑灭，会导致触电风险加剧，应使用干粉灭火器等不导电的灭火器材，D错误。
【解析】
选项A：充电桩峰值功率大，工作时电流大，根据焦耳定律，细导线电阻大，通电时产生的热量多，易引发火灾，应选用粗导线保障安全，故A错误。
选项B：充电桩外壳为铝合金（导体），安装时连接地线，若外壳漏电，电流可通过地线导入大地，能有效防止人体触电，故B正确。
选项C：充电桩输出电压远高于安全电压，维修时若不断开电源，会有严重的触电风险，必须断开电源后再维修，故C错误。
选项D：水属于导体，充电桩起火时用水扑灭会扩大触电危险，不能用水灭火，故D错误。
【答案】
B
【知识点】
电学安全常识，导体与地线作用，电器火灾处理
【点评】
本题结合新能源汽车充电桩这一生活实例，考查安全用电相关知识，要求将物理知识与生活实际结合，理解安全用电的操作规范，提升安全用电意识。
【难度系数】
0.6
18. 如图所示，在接线柱间接入熔丝和铜丝.先闭合开关 S，再闭合$S_1$、$S_2$，当闭合$S_3$时熔丝被熔断.实验中 (
A.电流表示数不变
B.一定是短路引起熔丝熔断
C.通过熔丝的电流大于铜丝
D.选用的熔丝电阻大于铜丝
D
)A.电流表示数不变
B.一定是短路引起熔丝熔断
C.通过熔丝的电流大于铜丝
D.选用的熔丝电阻大于铜丝
答案
D
解析
【分析】
首先分析电路结构：三个用电器（两个灯泡、一个电炉丝）并联，铜丝、熔丝、电流表、开关S串联在干路中，电流依次经过铜丝、并联支路、熔丝、开关S、电流表回到电源负极。接下来逐一分析选项：
1. 对于A选项：闭合$S_3$后，并联的用电器数量增加，电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，干路电流会变大，因此电流表示数变大，A错误。
2. 对于B选项：闭合$S_3$后，是因为用电器总功率过大，导致干路电流过大，从而熔断熔丝，并非短路引起，B错误。
3. 对于C选项：铜丝和熔丝串联在干路中，根据串联电路电流处处相等的特点，通过两者的电流大小相等，C错误。
4. 对于D选项：熔丝的特性是电阻大、熔点低，在电流和通电时间相同的情况下，根据焦耳定律$Q=I^2Rt$，熔丝产生的热量更多，会先被熔断，符合实验现象，D正确。
【解析】
1. 电路结构判断：由图可知，$S_1$控制的灯泡、$S_2$控制的灯泡、$S_3$控制的电炉丝并联，铜丝、熔丝、电流表、开关$S$串联在干路中，铜丝与熔丝的电流相等。
2. 选项A分析：闭合$S_3$后，并联用电器增多，总电阻$R_{总}$减小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，干路电流增大，电流表示数变大，故A错误。
3. 选项B分析：闭合$S_3$后，用电器总功率$P_{总}=P_1+P_2+P_3$，总功率过大，导致干路电流过大，熔丝熔断，不是短路引起，故B错误。
4. 选项C分析：铜丝与熔丝串联在干路，根据串联电路电流规律，通过两者的电流大小相等，故C错误。
5. 选项D分析：熔丝的材料特点是电阻大、熔点低，在电流$I$和通电时间$t$相同的情况下，由焦耳定律$Q=I^2Rt$可知，熔丝产生的热量更多，会先熔断，符合实验现象，故D正确。
【答案】
D
【知识点】
串并联电路特点、焦耳定律应用、熔丝的特性
【点评】
本题考查串并联电路的电流规律、焦耳定律的应用以及熔丝的工作原理，需先正确分析电路结构，再结合相关物理规律对每个选项进行判断，重点理解熔丝熔断的原因和其特性。
【难度系数】
0.6
首先分析电路结构：三个用电器（两个灯泡、一个电炉丝）并联，铜丝、熔丝、电流表、开关S串联在干路中，电流依次经过铜丝、并联支路、熔丝、开关S、电流表回到电源负极。接下来逐一分析选项：
1. 对于A选项：闭合$S_3$后，并联的用电器数量增加，电路总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，干路电流会变大，因此电流表示数变大，A错误。
2. 对于B选项：闭合$S_3$后，是因为用电器总功率过大，导致干路电流过大，从而熔断熔丝，并非短路引起，B错误。
3. 对于C选项：铜丝和熔丝串联在干路中，根据串联电路电流处处相等的特点，通过两者的电流大小相等，C错误。
4. 对于D选项：熔丝的特性是电阻大、熔点低，在电流和通电时间相同的情况下，根据焦耳定律$Q=I^2Rt$，熔丝产生的热量更多，会先被熔断，符合实验现象，D正确。
【解析】
1. 电路结构判断：由图可知，$S_1$控制的灯泡、$S_2$控制的灯泡、$S_3$控制的电炉丝并联，铜丝、熔丝、电流表、开关$S$串联在干路中，铜丝与熔丝的电流相等。
2. 选项A分析：闭合$S_3$后，并联用电器增多，总电阻$R_{总}$减小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，干路电流增大，电流表示数变大，故A错误。
3. 选项B分析：闭合$S_3$后，用电器总功率$P_{总}=P_1+P_2+P_3$，总功率过大，导致干路电流过大，熔丝熔断，不是短路引起，故B错误。
4. 选项C分析：铜丝与熔丝串联在干路，根据串联电路电流规律，通过两者的电流大小相等，故C错误。
5. 选项D分析：熔丝的材料特点是电阻大、熔点低，在电流$I$和通电时间$t$相同的情况下，由焦耳定律$Q=I^2Rt$可知，熔丝产生的热量更多，会先熔断，符合实验现象，故D正确。
【答案】
D
【知识点】
串并联电路特点、焦耳定律应用、熔丝的特性
【点评】
本题考查串并联电路的电流规律、焦耳定律的应用以及熔丝的工作原理，需先正确分析电路结构，再结合相关物理规律对每个选项进行判断，重点理解熔丝熔断的原因和其特性。
【难度系数】
0.6

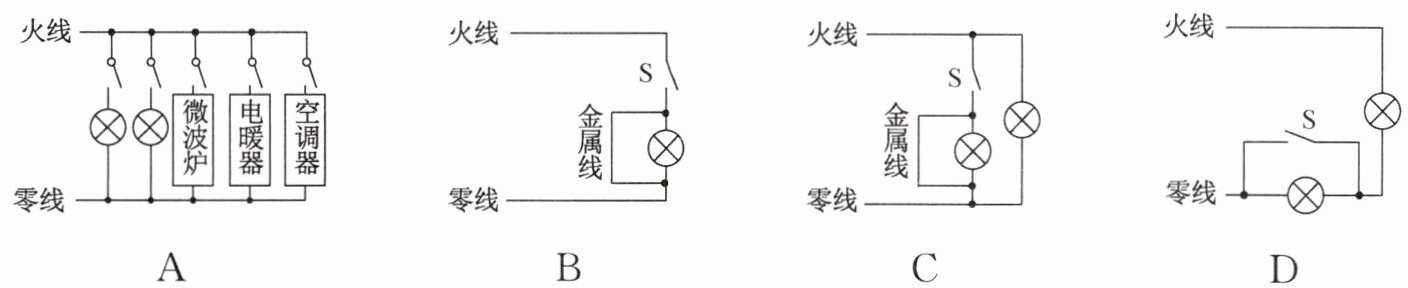

19. 某家庭电路中安装有“220 V 10 A”的空气开关(未画出)，下图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是 (
D
)答案
D
解析
【分析】
要解决这道题，首先得明确空气开关“跳闸”的核心原因：家庭电路中空气开关跳闸是因为电路内电流过大，而电流过大的诱因分为两类——用电器总功率过大、电路发生短路。接下来我们逐个分析每个选项：
1. 分析选项A：多个大功率用电器同时工作，根据公式$P=UI$，家庭电路电压$U=220V$恒定，总功率$P$过大时，总电流$I=\frac{P}{U}$会显著增大，超过空气开关的额定电流10A，会引起跳闸。
2. 分析选项B：开关闭合后，金属线直接将火线和零线连通，形成电源短路，短路时电流会急剧增大，远超过额定电流，会引起跳闸。
3. 分析选项C：开关闭合后，电流从火线经开关后，通过金属线直接回到零线，未经过用电器，属于电源短路，电流过大，会引起跳闸。
4. 分析选项D：开关闭合后，两个灯泡并联在电路中，属于正常的用电器并联工作，总功率不会超过空气开关的承载范围，也无短路现象，所以不会引起跳闸。
【解析】
选项A：多个大功率用电器同时工作，总功率过大，由$I=\frac{P}{U}$可知，总电流超过空气开关额定电流，会触发跳闸；
选项B：开关闭合后，金属线使电路短路，电流急剧增大，会触发跳闸；
选项C：开关闭合后，金属线直接连通火线与零线，电路短路，电流过大，会触发跳闸；
选项D：开关闭合后，两个灯泡并联，属于正常用电器工作状态，总电流未超过额定值，不会触发跳闸。
【答案】
D
【知识点】
家庭电路电流过大原因；短路危害；并联电路特点
【点评】
本题聚焦家庭电路的安全问题，需要准确区分总功率过大和短路这两种电流过大的情况，同时要能正确识别电路连接方式，避免对短路场景误判，是对家庭电路基础原理的典型考查。
【难度系数】
0.6
要解决这道题，首先得明确空气开关“跳闸”的核心原因：家庭电路中空气开关跳闸是因为电路内电流过大，而电流过大的诱因分为两类——用电器总功率过大、电路发生短路。接下来我们逐个分析每个选项：
1. 分析选项A：多个大功率用电器同时工作，根据公式$P=UI$，家庭电路电压$U=220V$恒定，总功率$P$过大时，总电流$I=\frac{P}{U}$会显著增大，超过空气开关的额定电流10A，会引起跳闸。
2. 分析选项B：开关闭合后，金属线直接将火线和零线连通，形成电源短路，短路时电流会急剧增大，远超过额定电流，会引起跳闸。
3. 分析选项C：开关闭合后，电流从火线经开关后，通过金属线直接回到零线，未经过用电器，属于电源短路，电流过大，会引起跳闸。
4. 分析选项D：开关闭合后，两个灯泡并联在电路中，属于正常的用电器并联工作，总功率不会超过空气开关的承载范围，也无短路现象，所以不会引起跳闸。
【解析】
选项A：多个大功率用电器同时工作，总功率过大，由$I=\frac{P}{U}$可知，总电流超过空气开关额定电流，会触发跳闸；
选项B：开关闭合后，金属线使电路短路，电流急剧增大，会触发跳闸；
选项C：开关闭合后，金属线直接连通火线与零线，电路短路，电流过大，会触发跳闸；
选项D：开关闭合后，两个灯泡并联，属于正常用电器工作状态，总电流未超过额定值，不会触发跳闸。
【答案】
D
【知识点】
家庭电路电流过大原因；短路危害；并联电路特点
【点评】
本题聚焦家庭电路的安全问题，需要准确区分总功率过大和短路这两种电流过大的情况，同时要能正确识别电路连接方式，避免对短路场景误判，是对家庭电路基础原理的典型考查。
【难度系数】
