知识点一 磁场对通电导线的作用
1. 通电导线在磁场中要受到力的作用，力的方向跟的方向、的方向都有关系，当电流的方向或者磁场的方向变得相反时，通电导线受力的方向也变得相反。
2. 通电线圈在磁场中不能连续转动，是因为线圈越过了以后，受到的力阻碍它的转动。实际的电动机通过来改变线圈中的方向，使线圈持续地转动下去。

1. 电流 磁场 2. 平衡位置 换向器 电流

【分析】
本题考查磁场对通电导线作用的相关基础知识点，属于识记类题目。第1问需回忆通电导线在磁场中受力方向的影响因素；第2问需掌握通电线圈转动的阻碍位置及电动机持续转动的原理，结合课本对应知识点即可完成填空。
【解析】
1. 根据磁场对通电导线的作用规律，通电导线在磁场中受力的方向与电流方向、磁场方向有关，因此两处分别填电流、磁场；
2. 通电线圈在磁场中转动时，越过平衡位置后受力会阻碍转动，实际电动机通过换向器改变线圈中的电流方向，使线圈持续转动，因此三处分别填平衡位置、换向器、电流。
【答案】
1. 电流 磁场 2. 平衡位置 换向器 电流
【知识点】
磁场对通电导线的作用；电动机原理
【点评】
本题为初中物理电磁学的基础识记题，考查核心概念的掌握，难度较低，只要熟悉课本相关内容即可轻松作答。
【难度系数】
0.8

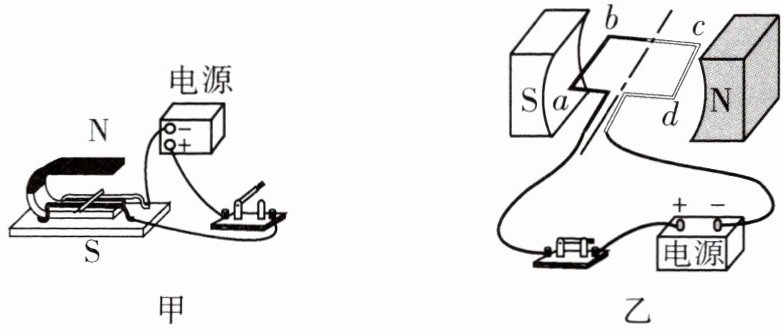

例1 为探究通电导体棒在磁场中的运动情况，某同学设计了如图所示的实验。

（1）如图甲所示，将导体棒放在磁场里，导体棒静止不动；接通电源，导体棒向左运动，说明导体在磁场中受到力的作用。
（2）仅将图甲中磁体的N、S极对调，闭合开关，导体棒向右运动，说明通电导体在磁场中受力的方向跟的方向有关；仅将图甲中电源的正、负极对调，导体棒向右运动，说明通电导体在磁场中受力的方向与的方向有关。
规律总结
如果导线或线圈中的电流方向和所处磁场的方向都变得相反，那么通电导线或线圈受力的方向将不改变。
（3）如图乙所示，将线圈放入磁场中，接通电源，线圈因受力沿顺时针方向转动，并由于而越过平衡位置，但不能持续转动下去，是因为线圈越过了平衡位置以后，受到的力它的转动。
解析（1）如题图甲所示，导体棒中无电流时，在磁场中静止不动，接通电源后，导体棒中有电流通过，导体棒运动，说明通电导体在磁场中受到力的作用。（2）仅将磁体的N、S极对调，导体棒运动方向相反，说明通电导体在磁场中受力的方向与磁场的方向有关。仅将电源正、负极对调，导体棒运动方向相反，说明通电导体在磁场中受力的方向与电流的方向有关。（3）由题图乙可知，线圈因受非平衡力而沿顺时针方向转动；运动到平衡位置时，线圈受力平衡，由于惯性，它将保持原来的运动状态，因而会越过平衡位置；之后，线圈受到的非平衡力阻碍线圈继续转动。
答案（1）通电 （2）磁场 电流 （3）惯性 阻碍

（1）通电
（2）磁场 电流
（3）惯性 阻碍
解析（1）如题图甲所示，导体棒中无电流时，在磁场中静止不动，接通电源后，导体棒中有电流通过，导体棒运动，说明通电导体在磁场中受到力的作用。（2）仅将磁体的N、S极对调，导体棒运动方向相反，说明通电导体在磁场中受力的方向与磁场的方向有关。仅将电源正、负极对调，导体棒运动方向相反，说明通电导体在磁场中受力的方向与电流的方向有关。（3）由题图乙可知，线圈因受非平衡力而沿顺时针方向转动；运动到平衡位置时，线圈受力平衡，由于惯性，它将保持原来的运动状态，因而会越过平衡位置；之后，线圈受到的非平衡力阻碍线圈继续转动。

【分析】
本题通过甲、乙实验装置探究通电导体在磁场中的受力规律，需结合实验现象逐步推导结论：（1）对比导体棒有无电流时的运动状态，判断受力的前提条件；（2）通过改变磁场方向、电流方向，观察导体棒运动方向的变化，分析受力方向的影响因素；（3）结合线圈转动的过程，利用惯性和力的作用效果分析越过平衡位置及不能持续转动的原因。
【解析】
（1）甲图中，导体棒无电流时静止，接通电源（有电流通过）后导体棒运动，说明通电导体在磁场中受到力的作用；
（2）仅对调磁体N、S极（改变磁场方向），导体棒运动方向反向，说明通电导体在磁场中受力的方向与磁场方向有关；仅对调电源正负极（改变电流方向），导体棒运动方向反向，说明受力方向与电流方向有关；
（3）线圈转动到平衡位置时受力平衡，由于惯性，线圈会保持原来的运动状态越过平衡位置；越过平衡位置后，线圈受到的力阻碍其继续转动，因此不能持续转动。
【答案】
（1）通电 （2）磁场 电流 （3）惯性 阻碍
【知识点】
通电导体在磁场中受力、影响受力方向的因素、惯性
【点评】
本题为电磁学基础实验题，通过对比实验现象考查通电导体在磁场中受力的相关知识，注重实验结论的理解与应用，难度适中，适合巩固电磁学基础知识点。
【难度系数】
0.6
