1 [2025陕西中考B卷]关于家庭电路和安全用电，下列说法不 正 确 的是（）
A.用电器的开关要与火线连接
B.家用电器的金属外壳需要接地
C.手机充电结束后，及时拔下充电器
D.绝缘皮破损的电线仍能安全使用
A.用电器的开关要与火线连接
B.家用电器的金属外壳需要接地
C.手机充电结束后，及时拔下充电器
D.绝缘皮破损的电线仍能安全使用
答案
5. D

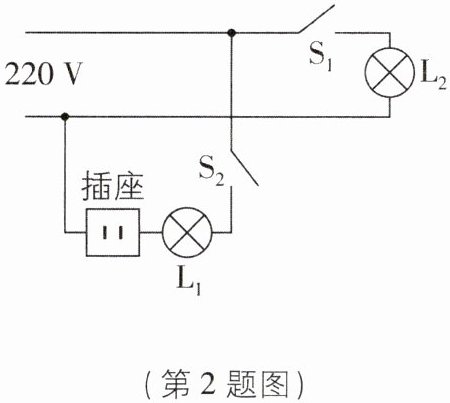

2[2026海南琼海调研,中]某同学想把两盏正常发光时电压为220 V的电灯和一个插座接入家庭电路中,他设计的电路图如图所示,若闭合开关S₁和S₂,下列现象会出现的是 ()
A.两盏灯正常发光
B.正确使用测电笔检测插座左孔时,氖管会发光
C.在插座上插上一盏正常发光时电压为220 V的台灯,台灯不能正常发光
D.若L₂短路,L₁所在支路的插座能正常使用
(第2题图)
(第3题图)
A.两盏灯正常发光
B.正确使用测电笔检测插座左孔时,氖管会发光
C.在插座上插上一盏正常发光时电压为220 V的台灯,台灯不能正常发光
D.若L₂短路,L₁所在支路的插座能正常使用
(第2题图)
(第3题图)
答案
C
解析
首先分析电路：闭合开关S₁、S₂后，L₂直接并联在220V电源两端，可正常工作；而插座与L₁串联后接入220V电路。
1. 选项A：L₁与插座串联，L₁两端电压小于220V，不能正常发光，A错误。
2. 选项B：插座左孔直接与零线相连，用测电笔检测时氖管不会发光，B错误。
3. 选项C：在插座上插上额定电压220V的台灯后，台灯与L₁串联在220V电路中，两灯分压均为110V，低于额定电压，台灯不能正常发光，C正确。
4. 选项D：若L₂短路，会造成家庭电路火线零线直接短路，整个支路都无法正常工作，插座不能正常使用，D错误。
1. 选项A：L₁与插座串联，L₁两端电压小于220V，不能正常发光，A错误。
2. 选项B：插座左孔直接与零线相连，用测电笔检测时氖管不会发光，B错误。
3. 选项C：在插座上插上额定电压220V的台灯后，台灯与L₁串联在220V电路中，两灯分压均为110V，低于额定电压，台灯不能正常发光，C正确。
4. 选项D：若L₂短路，会造成家庭电路火线零线直接短路，整个支路都无法正常工作，插座不能正常使用，D错误。

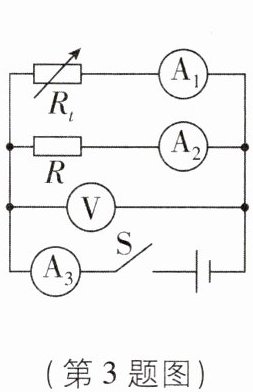

3[2025山东日照中考,中]某同学利用如图所示的电路探究热敏电阻的特性。电源电压恒定，$R_t$为某种热敏电阻，$R$为定值电阻。闭合开关S，加热热敏电阻$R_t$，该同学发现电流表$A_1$的示数变大，在这个过程中，下列说法正确的是（）
A.热敏电阻$R_t$的阻值变大
B.电流表$A_2$的示数变大
C.电压表V的示数与电流表$A_2$的示数的比值变大
D.电压表V的示数与电流表$A_3$的示数的比值变小
A.热敏电阻$R_t$的阻值变大
B.电流表$A_2$的示数变大
C.电压表V的示数与电流表$A_2$的示数的比值变大
D.电压表V的示数与电流表$A_3$的示数的比值变小
答案
D
解析
由电路图可知，$R_t$与$R$并联，电压表$V$测电源电压，电源电压恒定，因此电压表示数始终不变；电流表$A_1$测通过$R_t$的电流，电流表$A_2$测通过$R$的电流，电流表$A_3$测干路电流。
1. 分析选项A：加热时$A_1$示数变大，$R_t$两端电压等于电源电压保持不变，由欧姆定律$R=\frac{U}{I}$可知，$R_t$的阻值变小，A错误。
2. 分析选项B：$R$是定值电阻，其两端电压等于电源电压不变，由$I=\frac{U}{R}$可知，通过$R$的电流不变，即电流表$A_2$示数不变，B错误。
3. 分析选项C：电压表$V$的示数与电流表$A_2$的示数的比值为定值电阻$R$的阻值，$R$是定值，该比值不变，C错误。
4. 分析选项D：电压表$V$的示数与电流表$A_3$的示数的比值为并联电路的总电阻，$R_t$阻值变小、$R$不变，并联总电阻随其中一条支路电阻减小而减小，因此该比值变小，D正确。
1. 分析选项A：加热时$A_1$示数变大，$R_t$两端电压等于电源电压保持不变，由欧姆定律$R=\frac{U}{I}$可知，$R_t$的阻值变小，A错误。
2. 分析选项B：$R$是定值电阻，其两端电压等于电源电压不变，由$I=\frac{U}{R}$可知，通过$R$的电流不变，即电流表$A_2$示数不变，B错误。
3. 分析选项C：电压表$V$的示数与电流表$A_2$的示数的比值为定值电阻$R$的阻值，$R$是定值，该比值不变，C错误。
4. 分析选项D：电压表$V$的示数与电流表$A_3$的示数的比值为并联电路的总电阻，$R_t$阻值变小、$R$不变，并联总电阻随其中一条支路电阻减小而减小，因此该比值变小，D正确。

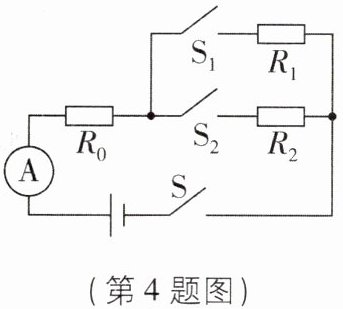

4 [2026 福建福州期末，中]如图所示的电路中，电源电压恒定，电阻$R_1 = 10\ \Omega$，$R_2 = 20\ \Omega$。当开关 S、$S_1$闭合，$S_2$断开时，电流表示数为0.4 A；当开关 S、$S_2$闭合，$S_1$断开时，电流表示数可能为（）
A.0.2 A
B.0.3 A
C.0.4 A
D.0.5 A
（第4题图）
（第5题图）
A.0.2 A
B.0.3 A
C.0.4 A
D.0.5 A
（第4题图）
（第5题图）
答案
B
解析
当开关S、S₁闭合，S₂断开时，R₀与R₁串联，电流I₁=0.4A，由欧姆定律得电源电压：
$U = I_1(R_0 + R_1) = 0.4\ \mathrm{A} × (R_0 + 10\ \Omega)$
当开关S、S₂闭合，S₁断开时，R₀与R₂串联，此时电路电流：
$I_2 = \frac{U}{R_0 + R_2} = \frac{0.4\ \mathrm{A} × (R_0 + 10\ \Omega)}{R_0 + 20\ \Omega}$
整理得：$I_2 = 0.4\ \mathrm{A} - \frac{4\ \mathrm{V}}{R_0 + 20\ \Omega}$
由于$R_0＞0$，因此电流取值范围为：$0.2\ \mathrm{A} ＜ I_2 ＜ 0.4\ \mathrm{A}$，只有0.3A符合该范围。
$U = I_1(R_0 + R_1) = 0.4\ \mathrm{A} × (R_0 + 10\ \Omega)$
当开关S、S₂闭合，S₁断开时，R₀与R₂串联，此时电路电流：
$I_2 = \frac{U}{R_0 + R_2} = \frac{0.4\ \mathrm{A} × (R_0 + 10\ \Omega)}{R_0 + 20\ \Omega}$
整理得：$I_2 = 0.4\ \mathrm{A} - \frac{4\ \mathrm{V}}{R_0 + 20\ \Omega}$
由于$R_0＞0$，因此电流取值范围为：$0.2\ \mathrm{A} ＜ I_2 ＜ 0.4\ \mathrm{A}$，只有0.3A符合该范围。

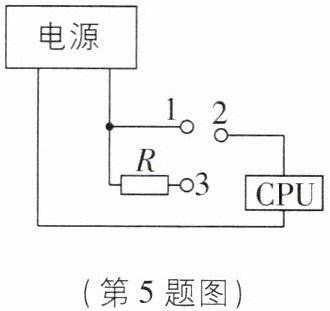

5[中]使用中国自主芯片制造的神威太湖之光是全球首个理论性能达到10亿亿次的超级计算机，太湖之光已经全部使用国产CPU处理器。电脑的中央处理器简称CPU，是电脑的心脏，决定着电脑的运算速度，电脑爱好者喜欢“超频”来提高CPU运算速度，“超频”方法之一就是通过改变主板上“跳线”来提高CPU核心电压。如图所示为主板上一跳线装置，跳线装置的总电压为3 V，“超频”工作时通过CPU的电流是3 mA，下列说法正确的是 ()
A.CPU正常工作时应连接“1、3”两个接线柱
B.CPU“超频”工作时应连接“1、2”两个接线柱
C.“超频”工作时CPU的电阻是10 Ω
D.计算机芯片中的硅是导体材料
A.CPU正常工作时应连接“1、3”两个接线柱
B.CPU“超频”工作时应连接“1、2”两个接线柱
C.“超频”工作时CPU的电阻是10 Ω
D.计算机芯片中的硅是导体材料
答案
B

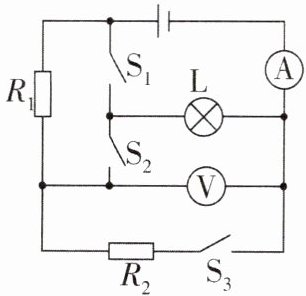

6[中]如图所示，电源电压不变，灯泡L正常发光时的电压为6 V，通过的电流为0.5 A（灯丝电阻不变）。$R_1=6\ \Omega$，三个开关都闭合时，小灯泡L正常发光，电流表示数为2 A。关于此电路，下列说法错误的是（）
A.闭合$S_3$,断开$S_1$和$S_2$时,电压表的示数为2.4 V
B.电源电压为6 V
C.电阻$R_2$的阻值为$4\ \Omega$
D.闭合$S_3$,断开$S_1$和$S_2$时,电流表的示数为0.5 A
A.闭合$S_3$,断开$S_1$和$S_2$时,电压表的示数为2.4 V
B.电源电压为6 V
C.电阻$R_2$的阻值为$4\ \Omega$
D.闭合$S_3$,断开$S_1$和$S_2$时,电流表的示数为0.5 A
答案
D
解析
1. 三个开关都闭合时，R1被S1短路，灯泡L与R2并联，灯泡正常发光，因此电源电压等于灯泡额定电压，即U=6V，B选项正确。
2. 并联电路干路电流等于各支路电流之和，通过R2的电流I₂=I总-I_L=2A-0.5A=1.5A，由欧姆定律得R₂=U/I₂=6V/1.5A=4Ω，C选项正确。
3. 闭合S₃，断开S₁和S₂时，R₁与R₂串联，电流表测串联电路的电流，总电阻R总=R₁+R₂=6Ω+4Ω=10Ω，电路电流I'=U/R总=6V/10Ω=0.6A，即电流表示数为0.6A，D选项错误。
4. 此时电压表测R₂两端电压，示数U_V=I'R₂=0.6A×4Ω=2.4V，A选项正确。
综上，错误的是D。
2. 并联电路干路电流等于各支路电流之和，通过R2的电流I₂=I总-I_L=2A-0.5A=1.5A，由欧姆定律得R₂=U/I₂=6V/1.5A=4Ω，C选项正确。
3. 闭合S₃，断开S₁和S₂时，R₁与R₂串联，电流表测串联电路的电流，总电阻R总=R₁+R₂=6Ω+4Ω=10Ω，电路电流I'=U/R总=6V/10Ω=0.6A，即电流表示数为0.6A，D选项错误。
4. 此时电压表测R₂两端电压，示数U_V=I'R₂=0.6A×4Ω=2.4V，A选项正确。
综上，错误的是D。
