2026年一遍过九年级物理全一册苏科版第80页答案

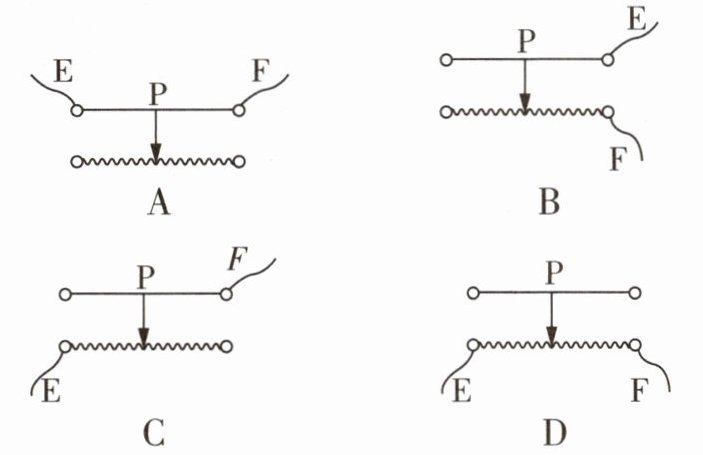

1 [2025成都中考]小聪设计了利用滑动变阻器改变灯泡亮度的电路图,如图所示。在E、F间接入滑动变阻器,闭合开关,当滑片P向左滑动时,灯泡变暗。下列四种接入方式,符合要求的是(
B
)

答案

1.B
滑动变阻器应串联在电路中,而且按照“一上一下”的原则接入电路(排除A、D),才能达到改变电阻的目的。滑片P向左滑动,灯泡变暗,即电路中电流变小,故滑动变阻器接入电路的电阻变大,即滑片向左滑动将远离接入的下接线柱,故应选B。

解析

【分析】
本题考查滑动变阻器的使用,解题思路如下:①滑动变阻器需串联在电路中,且接线遵循“一上一下”原则,据此先排除不符合接线规则的选项;②灯泡变暗说明电路中电流变小,根据欧姆定律,电源电压不变时,滑动变阻器接入电路的电阻需变大;③滑片向左滑动时,接入电阻变大意味着滑片要远离接入的下接线柱,据此确定正确选项。
【解析】
滑动变阻器的正确使用规则:需串联在电路中,接线时采用“一上一下”的方式,若接上面两个接线柱,接入电阻为0,接下面两个接线柱,接入电阻最大且不变,因此先排除不符合接线规则的A、D选项。
闭合开关后,灯泡变暗,说明电路中电流变小,电源电压不变,根据欧姆定律$I=\frac{U}{R_{总}}$可知,电路总电阻变大,故滑动变阻器接入电路的电阻需变大。
当滑片P向左滑动时,滑动变阻器接入电阻变大,说明滑片远离接入的下接线柱,因此接入的下接线柱应在右侧,符合要求的是B选项。
【答案】
B
【知识点】
滑动变阻器的使用、欧姆定律
【点评】
本题结合灯泡亮度变化考查滑动变阻器的接线规则与电阻变化判断,属于基础应用题,需学生掌握滑动变阻器的正确接法及电阻变化的判断方法,难度适中。
【难度系数】
0.5

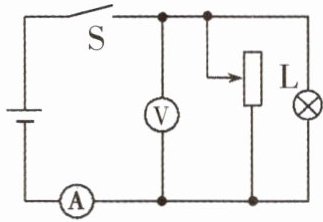

2 如图所示的电路中,开关S闭合后,若滑动变阻器的滑片移到最下端,可能出现的现象是(
D
)

A.烧坏灯泡和电流表
B.烧坏灯泡和电源
C.烧坏电流表和电压表
D.烧坏电流表和电源

答案

2.D
当滑动变阻器的滑片移至最下端时,电源两极不经用电器直接连通,造成电源短路,可能烧坏电流表和电源,D正确。

解析

【分析】首先分析电路结构:开关S闭合后,滑动变阻器与灯泡L并联,电压表测电源电压,电流表测干路总电流。当滑动变阻器的滑片移到最下端时,滑动变阻器接入电路的电阻变为0,相当于一根导线,此时电流会从电源正极出发,经开关S、滑动变阻器(电阻为0)、电流表直接回到电源负极,形成电源短路,灯泡和电压表被短路,无电流通过,而电流表直接接在电源两端,电路中电流过大,会损坏电流表和电源。
【解析】当滑动变阻器滑片移到最下端时,其接入电路的阻值为0,相当于导线,导致电源两极不经用电器直接连通,发生电源短路。电源短路时,电路中的电流极大,会烧坏电流表和电源;灯泡和电压表被短路,没有电流通过,不会被烧坏。因此选项D正确。
【答案】D
【知识点】电路短路、电路分析、电流表使用
【点评】本题考查电源短路的判断,需准确分析滑片移动时电路的连接变化,识别短路现象,属于基础电路分析题。
【难度系数】0.4

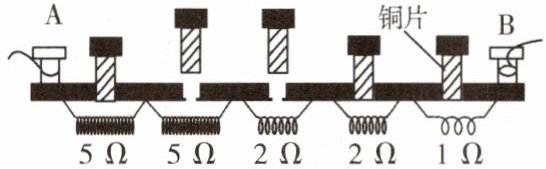

3 [2025扬州梅苑双语学校月考]如图所示是插入式电阻箱的结构示意图。它的最大电阻值是
15
Ω,图中A、B两个接线柱之间的电阻值是
7
Ω。

答案

3.15 7
【解析】 本题的考点是插入式电阻箱的读数。最大电阻就是把所有的插头都拔出来时的电阻值,即所有电阻之和;题图所示电阻值就是已经拔出的插头对应的电阻大小之和。

解析

【分析】
插入式电阻箱的工作原理是:铜塞插入时,对应电阻丝被短路,不接入电路;铜塞拔出时,对应电阻丝接入电路。计算最大电阻需将所有电阻丝的阻值相加;计算当前A、B间的电阻,只需将拔出铜塞对应的电阻丝阻值相加。
【解析】
1. 求最大电阻值:电阻箱的所有电阻丝阻值分别为5Ω、5Ω、2Ω、2Ω、1Ω,将全部电阻丝阻值相加,可得最大电阻为$5\Omega +5\Omega +2\Omega +2\Omega +1\Omega =15\Omega$。
2. 求图中A、B间的电阻值:观察题图,拔出的铜塞对应接入的电阻丝为5Ω和2Ω,插入的铜塞对应的电阻丝被短路,不接入电路,因此A、B间的电阻值为$5\Omega +2\Omega =7\Omega$。
【答案】
15;7
【知识点】
插入式电阻箱读数、电阻的串联
【点评】
本题考查插入式电阻箱的读数方法,核心是明确铜塞状态与电阻接入的关系,属于基础题型,侧重对基本概念的应用。
【难度系数】
0.3

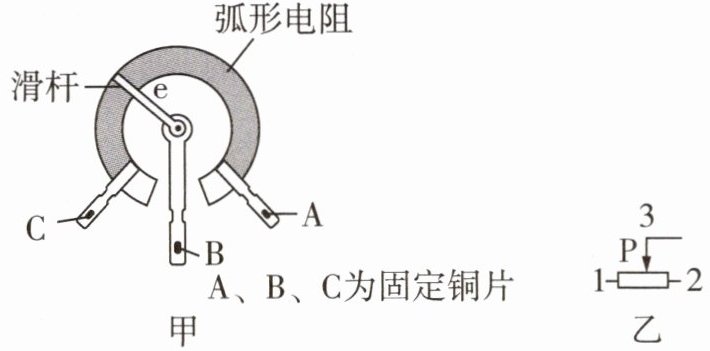

4 [2026西安三中月考]如图甲是一种可以调节音量的电位器结构示意图,滑杆e端相当于图乙滑动变阻器的
3
(填“1”“2”或“3”)端,将该电位器的铜片B和铜片C接入电路中,则滑杆逆时针转动时,通过电位器的电流
变大
(填“变大”“变小”或“不变”),从而调节音量。

答案

4.3 变大
【解析】 题图甲中滑杆可绕定点旋转,改变弧形电阻接入电路中的长度,从而改变接入电路中的电阻,相当于滑动变阻器的滑片,即题图乙中的3端。将该电位器的铜片B和铜片C接入电路中,滑杆左边部分的弧形电阻接入电路,则滑杆逆时针转动时,接入电路的部分变短,电位器接入电路的电阻变小,则通过电位器的电流变大。

解析

【分析】
首先明确电位器的工作原理与滑动变阻器一致,均通过改变接入电路的电阻长度改变电阻。观察图甲,滑杆是可移动的部件,对应滑动变阻器的滑片;图乙中滑动变阻器的滑片为可移动接线端,对应电位器的滑杆,即3端。当将B、C接入电路时,接入电路的是弧形电阻中C到滑杆的部分,滑杆逆时针转动时,该段电阻长度变短,结合电阻与长度的关系、欧姆定律可判断电流变化。
【解析】
1. 对应关系:电位器的滑杆相当于滑动变阻器的滑片,对应图乙中的3端。
2. 接入电阻分析:将B、C接入电路时,接入电路的是弧形电阻上C到滑杆的一段。
3. 电阻变化:滑杆逆时针转动时,C到滑杆的弧形电阻长度变短,接入电路的电阻变小。
4. 电流变化:电源电压不变,根据欧姆定律$I=\frac{U}{R}$,电阻变小,电路中的电流变大。
【答案】
3;变大
【知识点】
滑动变阻器的工作原理;电阻与长度的关系;欧姆定律
【点评】
本题考查电位器与滑动变阻器的对应关系,以及电阻变化对电路电流的影响,属于基础应用类题目,理解滑动变阻器的工作原理即可解答。
【难度系数】
0.6

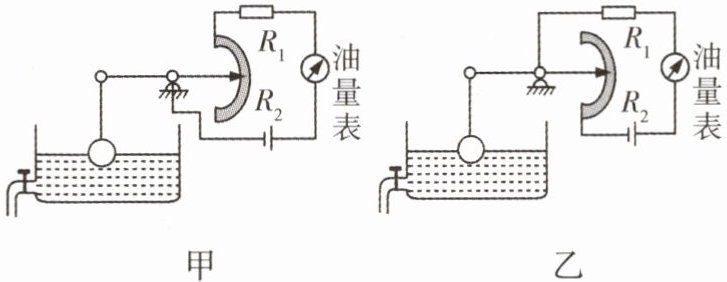

5 教材P93T4改编 如图甲所示是小明设计的一种测定油箱内油面高度的实验装置。$R_1$为10 Ω的定值电阻,$R_2$是规格为“20 Ω 1 A”的滑动变阻器,油量表是由量程为0~0.6 A的电流表改装而成的,电源电压固定不变。

(1)图甲实验装置的工作原理是油箱内油面上升,金属滑片
向下
(填“向上”或“向下”)端移动,油量表示数会
变小
(填“变大”“变小”或“不变”)。
(2)如图乙所示是小华利用同样的器材设计的测定油箱内油面高度的实验装置。你认为
小华
的设计更合理,原因是
油面上升,油量表的示数变大,符合认知习惯(合理即可)
。
(3)定值电阻$R_1$可以避免电路
短路
(填“断路”或“短路”),起到保护电路的作用。

答案

5.(1)向下 变小
(2)小华 油面上升,油量表的示数变大,符合认知习惯(合理即可)
(3)短路
【解析】 (1)题图甲中油面上升时,油箱中的球向上运动,由于杠杆的作用,金属滑片向下运动,滑动变阻器连入电路的电阻变大,电路中的油量表的示数变小。
(2)小华的设计更合理,因为在小华设计的电路中,当油量增加时,滑动变阻器连入电路的电阻减小,油量表的示数变大,符合认知习惯。
(3)当滑动变阻器因油箱中油量变化导致接入电路中的阻值为0时,定值电阻R₁串联在电路中可以避免电路短路,起到保护作用。

解析

【分析】
本题结合实际油量测定装置,需结合杠杆原理、滑动变阻器的工作规律及欧姆定律分析电路变化。对于(1),油面上升时浮球带动杠杆使滑片移动,改变滑动变阻器接入电阻,根据欧姆定律判断电流(油量表示数)的变化;(2)对比甲、乙装置,分析油面变化时电流变化是否符合“油量多则示数大”的认知;(3)分析定值电阻在滑动变阻器阻值为0时的作用,避免电路短路。
【解析】
(1) 图甲中,油面上升时,浮球向上运动,通过杠杆作用,金属滑片向下端移动,滑动变阻器$R_2$接入电路的电阻变大,电路总电阻变大,电源电压不变,根据欧姆定律$I=\frac{U}{R}$,电路电流变小,因此油量表示数变小。
(2) 小华的设计更合理。原因:乙装置中,油面上升时,浮球向上运动,杠杆带动滑片向上,滑动变阻器$R_2$接入电路的电阻变小,电路总电阻变小,电流变大,油量表示数变大,符合“油量越多,油量表(电流表示数)越大”的认知习惯,便于读数和理解。
(3) 当滑动变阻器$R_2$接入电路的阻值为0时,若没有定值电阻$R_1$,电路会发生短路,损坏电源;$R_1$串联在电路中,可避免电路短路,起到保护电路的作用。
【答案】
(1) 向下;变小
(2) 小华;油面上升,油量表的示数变大,符合认知习惯(合理即可)
(3) 短路
【知识点】
欧姆定律应用;滑动变阻器使用;电路保护
【点评】
本题结合生活实际考查物理知识的应用,注重理论联系实际,难度适中,帮助学生理解物理原理在生活中的具体运用。
【难度系数】
0.6

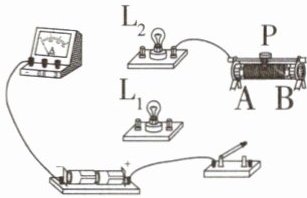

6 [2026 南京师大附中树人学校月考] 如图所示的电路中,有几根导线尚未连接,请用笔画线代替导线补上,补上后要求:
(1)两灯泡并联;
(2)电流表测灯$\mathrm{L}_1$的电流;
(3)闭合开关后,向A端移动滑动变阻器的滑片P,两灯均变暗。

答案

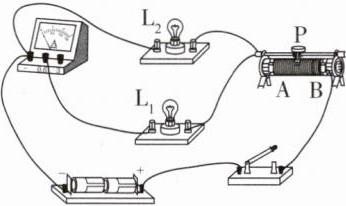

6.如图所示。

【解析】 由题意可知电流表应串联在L₁支路中;滑动变阻器应串联在干路中,滑动变阻器应接B端接线柱。

解析

【分析】
要完成电路连接,需紧扣三个要求:①两灯泡并联,即电流有两条独立支路;②电流表测$\mathrm{L}_1$的电流,故电流表必须与$\mathrm{L}_1$串联在同一支路;③滑片向A端移动时两灯均变暗,说明电路总电阻变大,滑动变阻器接入电阻变大,因此滑动变阻器应接B接线柱(下接线柱,滑片向A移动时接入电阻丝变长,电阻增大)。据此逐步连接各元件,满足所有条件。
【解析】
1. 连接电流表与$\mathrm{L}_1$支路:将电流表的负接线柱与电源负极相连,电流表的正接线柱与灯泡$\mathrm{L}_1$的一个接线柱相连,确保电流表测$\mathrm{L}_1$的电流;
2. 连接滑动变阻器:滑动变阻器接B接线柱(下接线柱),将滑动变阻器的B接线柱与开关的右端接线柱相连,滑动变阻器的A接线柱与灯泡$\mathrm{L}_2$的一个接线柱相连;
3. 连接$\mathrm{L}_2$支路:将灯泡$\mathrm{L}_2$的另一个接线柱与电流表的正接线柱(或$\mathrm{L}_1$的未连接端)相连,使$\mathrm{L}_1$和$\mathrm{L}_2$形成并联电路,滑动变阻器串联在干路,满足滑片向A移动时接入电阻变大、两灯均变暗的要求。
【答案】
如图所示。

【知识点】
并联电路、电流表使用、滑动变阻器
【点评】
本题考查电路的连接,需结合并联电路特点、电流表和滑动变阻器的使用规则,逐步分析各元件的连接方式,难度适中。
【难度系数】
0.5

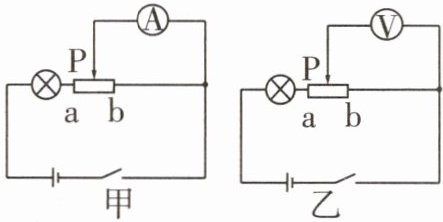

7 如图甲所示的电路中开关闭合后,滑动变阻器连入电路的电阻丝是
aP
(填“aP”“Pb”或“ab”)段;如图乙所示的电路中开关闭合后,滑动变阻器滑片向右移,灯泡亮度
不变
(填“变亮”“变暗”或“不变”)。

答案

7.aP 不变
【解析】 题图甲中,电流表并联在滑动变阻器的滑片右方,而电流表相当于导线,因此滑动变阻器连入电路的电阻丝是aP段。题图乙中,滑动变阻器的滑片右方并联了一个电压表,则电压表测滑动变阻器滑片右方部分电压,当滑片滑动时,滑动变阻器实际上是一个定值电阻,始终全部接入电路,接入电路的电阻不变,因此电路中的电流不变,故灯泡亮度不变。

解析

【分析】
要解决这个问题,需先明确电流表和电压表在电路中的特性:电流表相当于导线,电压表相当于开路。对于甲图,根据电流表的特性判断滑动变阻器的有效接入段;对于乙图,根据电压表的特性分析滑动变阻器的接入情况,进而判断电路电流和灯泡亮度的变化。
【解析】
1. 分析甲图:电流表在电路中相当于导线,开关闭合后,电流表并联在滑动变阻器的Pb段,会将Pb段短路,电流不经过Pb段,因此滑动变阻器连入电路的电阻丝是aP段。
2. 分析乙图:电压表在电路中相当于开路,并联在滑动变阻器的Pb段,不改变电路的通路,滑动变阻器的整个电阻丝ab段都接入电路。当滑片向右移动时,电路总电阻不变,电源电压不变,根据欧姆定律$I=\frac{U}{R}$,电路中的电流不变,灯泡的实际功率不变,因此灯泡亮度不变。
【答案】
aP;不变
【知识点】
滑动变阻器的使用、电流表的特点、电压表的特点
【点评】
本题核心是利用电流表和电压表的电路特性,判断滑动变阻器的有效接入部分,进而分析电路电流和用电器亮度的变化,需明确电表对电路的影响,避免混淆滑动变阻器的接入判断。
【难度系数】
0.5
