1 新情境 [2026无锡新吴区期中]如图所示，修表师傅可通过“寸镜”看清手表微小结构。“寸镜”内部有一个凸透镜，使用时手表到凸透镜的距离应（
A.小于1倍焦距
B.等于1倍焦距
C.大于2倍焦距
D.在2倍焦距与1倍焦距之间
A
）A.小于1倍焦距
B.等于1倍焦距
C.大于2倍焦距
D.在2倍焦距与1倍焦距之间
答案
A 修表师傅通过“寸镜”看清手表微小结构(关键信息),“寸镜”内部有一个凸透镜,可知该凸透镜起到放大镜的作用(关键信息),所以使用时手表到凸透镜的距离应小于1倍焦距(关键信息)。

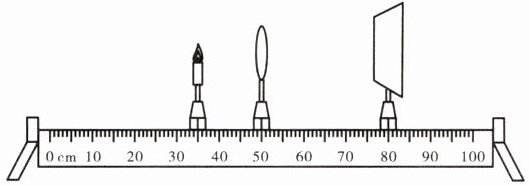

2 易错·避坑指南 见答案P16 [2026南京东山外国语学校月考] 在探究“凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像（图中未画出）。则下列说法正确的是（
①凸透镜的焦距可能是10.0 cm
②用不透明纸板遮住凸透镜的下半部分，在光屏上能成烛焰一半的像
③将蜡烛远离凸透镜，应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
④保持凸透镜位置不变，将蜡烛和光屏的位置互换，光屏上成一个清晰倒立、缩小的像
A.①④
B.②④
C.②③
D.③④
A
）①凸透镜的焦距可能是10.0 cm
②用不透明纸板遮住凸透镜的下半部分，在光屏上能成烛焰一半的像
③将蜡烛远离凸透镜，应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大
④保持凸透镜位置不变，将蜡烛和光屏的位置互换，光屏上成一个清晰倒立、缩小的像
A.①④
B.②④
C.②③
D.③④
答案
A ①(√)根据题意可知,物距u=50.0 cm-35.0 cm=15.0 cm,像距v=80.0 cm-50.0 cm=30.0 cm,此时光屏上得到一个清晰的像,v＞u,成倒立、放大的实像,即2f＞15.0 cm＞f,30.0 cm＞2f,则15.0 cm＞f＞7.50 cm;
②(×)用不透明的纸板遮住凸透镜的下半部分,会遮住一部分穿过凸透镜的光线,光屏上的像会变暗,但仍能成完整的像;
③(×)凸透镜成实像时的动态变化规律是物远像近像变小,则若将蜡烛远离凸透镜,则应将光屏靠近凸透镜才能得到清晰的像,且像逐渐变小;
④(√)若保持凸透镜位置不变,将蜡烛和光屏的位置互换,此时u＞2f,2f＞v＞f,根据光路的可逆性,可知此时光屏上成一个清晰倒立、缩小的实像。
②(×)用不透明的纸板遮住凸透镜的下半部分,会遮住一部分穿过凸透镜的光线,光屏上的像会变暗,但仍能成完整的像;
③(×)凸透镜成实像时的动态变化规律是物远像近像变小,则若将蜡烛远离凸透镜,则应将光屏靠近凸透镜才能得到清晰的像,且像逐渐变小;
④(√)若保持凸透镜位置不变,将蜡烛和光屏的位置互换,此时u＞2f,2f＞v＞f,根据光路的可逆性,可知此时光屏上成一个清晰倒立、缩小的实像。

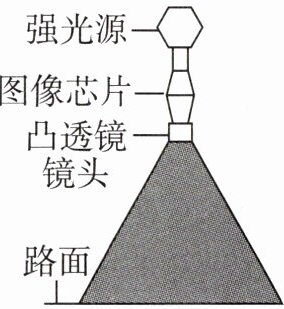

3 [2026江阴期末]小明夜晚漫步忠义街文化街区,发现一些商铺安装的投影射灯(如图所示)能将彩色画面投射在路面。射灯主要由强光源、图像芯片、凸透镜镜头等部件组成。路面上成
放大
(填“放大”“缩小”或“等大”)的实
(填“实”或“虚”)像。为从不同角度看见路面上的图像,应尽可能选择较粗糙
(填“光滑”或“粗糙”)的路面。答案
放大 实 粗糙
【解析】 由题图可知,此时物距小于像距,根据凸透镜成实像时,物距小于像距,成倒立、放大的实像,故路面上成放大的实像;为从不同角度看见路面上的图像,要让光在路面发生漫反射,应尽可能选择较粗糙的路面。
【解析】 由题图可知,此时物距小于像距,根据凸透镜成实像时,物距小于像距,成倒立、放大的实像,故路面上成放大的实像;为从不同角度看见路面上的图像,要让光在路面发生漫反射,应尽可能选择较粗糙的路面。
4 [2025烟台中考节选]在“探究凸透镜成像的规律”实验中：
(1)调节光源、凸透镜和光屏三者的中心在主光轴上，其目的是
(2)图甲是小红所在小组实验时的情景，此时光屏上呈现清晰的像，由图可知物距为
(3)保持图甲中凸透镜位置不动，将光源移动到光具座10.0 cm处，为了在光屏上呈现清晰的像，应将光屏向
(1)调节光源、凸透镜和光屏三者的中心在主光轴上，其目的是
使像成在光屏的中央
。(2)图甲是小红所在小组实验时的情景，此时光屏上呈现清晰的像，由图可知物距为
30
cm(不要求估读)。请在图乙的方格纸中大致画出图甲中小红看到的像。(3)保持图甲中凸透镜位置不动，将光源移动到光具座10.0 cm处，为了在光屏上呈现清晰的像，应将光屏向
靠近
(填“靠近”或“远离”)透镜的方向移动，像的大小将变小
(填“变大”“变小”或“不变”)。答案
(1)使像成在光屏的中央 (2)30 如图所示。
(3)靠近 变小
【解析】 (2)物距是物体到凸透镜的距离,由题图甲知,物距为50 cm-20 cm=30 cm;在物距大于像距时,成倒立、缩小的实像。
(3)凸透镜成像的动态变化规律:在焦点外,物远像近像变小。
5 创新实验 [2025 北京中考]某同学进行了如下实验：

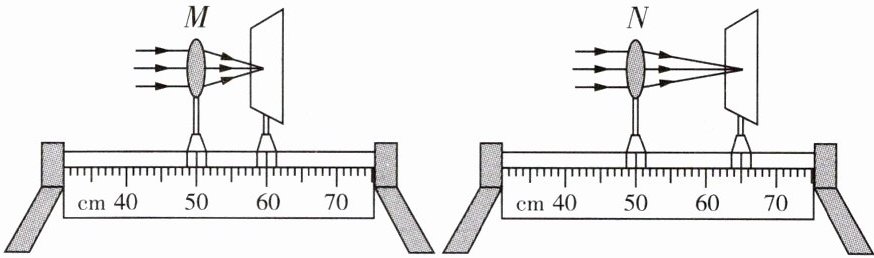

(1)将两个凸透镜分别固定在光具座上，并用一束平行主光轴的光分别射向两个凸透镜，调节光屏的位置，直至在各自光屏上形成了一个最小的亮斑，如图所示。由此可知凸透镜
(2)该同学继续利用上述器材及一个发光体、刻度尺探究凸透镜成实像时，像的高度与焦距是否有关。实验中需要选用凸透镜
(1)将两个凸透镜分别固定在光具座上，并用一束平行主光轴的光分别射向两个凸透镜，调节光屏的位置，直至在各自光屏上形成了一个最小的亮斑，如图所示。由此可知凸透镜
M
（填“M”或“N”）对光的会聚作用更强。(2)该同学继续利用上述器材及一个发光体、刻度尺探究凸透镜成实像时，像的高度与焦距是否有关。实验中需要选用凸透镜
M和N
（填“M和N”或“M或N”），将发光体放在距凸透镜相同
（填“相同”或“不同”）距离处，用光屏接收像，若光屏上所成像的高度不同
，则说明像的高度与焦距有关。答案
(1)M (2)M和N 相同 光屏上所成像的高度不同
审题指导
会审→会解
题干信息:将两个凸透镜分别固定在光具座上,并用一束平行主光轴的光分别射向两个凸透镜,调节光屏的位置,直至在各自光屏上形成了一个最小的亮斑。
(审①: $f_M = 60.0\ \mathrm{cm} - 50.0\ \mathrm{cm} = 10.0\ \mathrm{cm}$,$f_N = 65.0\ \mathrm{cm} - 50.0\ \mathrm{cm} = 15.0\ \mathrm{cm}$,凸透镜的焦距越小,对光的会聚作用越强,由此可知凸透镜M对光的会聚作用更强)
题干信息:利用凸透镜M和N及一个发光体、刻度尺探究凸透镜成实像时,像的高度与焦距是否有关。
(审②: 所选器材是凸透镜M和N。根据控制变量法可知,应将发光体放在距凸透镜相同距离处,用光屏接收像,若光屏上所成像的高度不同,则说明像的高度与焦距有关)
审题指导
会审→会解
题干信息:将两个凸透镜分别固定在光具座上,并用一束平行主光轴的光分别射向两个凸透镜,调节光屏的位置,直至在各自光屏上形成了一个最小的亮斑。
(审①: $f_M = 60.0\ \mathrm{cm} - 50.0\ \mathrm{cm} = 10.0\ \mathrm{cm}$,$f_N = 65.0\ \mathrm{cm} - 50.0\ \mathrm{cm} = 15.0\ \mathrm{cm}$,凸透镜的焦距越小,对光的会聚作用越强,由此可知凸透镜M对光的会聚作用更强)
题干信息:利用凸透镜M和N及一个发光体、刻度尺探究凸透镜成实像时,像的高度与焦距是否有关。
(审②: 所选器材是凸透镜M和N。根据控制变量法可知,应将发光体放在距凸透镜相同距离处,用光屏接收像,若光屏上所成像的高度不同,则说明像的高度与焦距有关)
