1[2025浙江宁波期中,中]某学生实验时用的电压表有两个量程,分别为0~3 V和0~15 V,电压表上面一行示数看不清楚,而测量又必须用0~15 V的量程,该同学看见指针指到小量程的1.7 V,则实际电压是 (
A.1.7 V
B.3.4 V
C.7.5 V
D.8.5 V
D
)A.1.7 V
B.3.4 V
C.7.5 V
D.8.5 V
答案
D
【解析】电压表0~3 V量程分度值为0.1 V,0~15 V量程分度值为0.5 V,大量程示数是小量程示数的5倍。指针指到小量程的1.7 V,则用大量程测量时的实际电压是1.7 V×5=8.5 V。故选D。
【解析】电压表0~3 V量程分度值为0.1 V,0~15 V量程分度值为0.5 V,大量程示数是小量程示数的5倍。指针指到小量程的1.7 V,则用大量程测量时的实际电压是1.7 V×5=8.5 V。故选D。

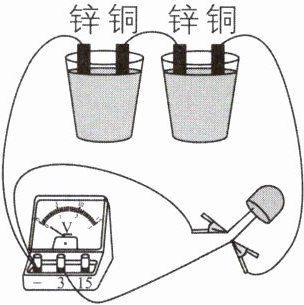

2[2026浙江宁波期末,中]小余利用两杯相同的可乐、铜片、锌片、LED小灯珠等材料制作可乐电池,实物连接如图所示。在实验中,他发现LED灯发光微弱,电压表示数为0.2 V。关于本次实验,下列说法错误的是 (
A.可乐电池的铜片相当于电源正极
B.一杯可乐产生的电压为0.1 V
C.若LED灯短路,则电压表仍有示数
D.再串联两杯可乐能够使LED灯更亮
C
)A.可乐电池的铜片相当于电源正极
B.一杯可乐产生的电压为0.1 V
C.若LED灯短路,则电压表仍有示数
D.再串联两杯可乐能够使LED灯更亮
答案
C
【解析】电压表指针正向偏转,因为铜片与电压表的正接线柱相连,因此铜片为可乐电池的正极,故A正确;由题图可知,两个相同的可乐电池串联,电压表示数为0.2 V,即电源的电压是0.2 V,所以一杯可乐产生的电压为0.1 V,故B正确;若LED灯短路,则电压表被短路,电压表示数为零,故C错误;再串联两杯可乐,电源的电压增大,能够使LED灯更亮,故D正确。
【解析】电压表指针正向偏转,因为铜片与电压表的正接线柱相连,因此铜片为可乐电池的正极,故A正确;由题图可知,两个相同的可乐电池串联,电压表示数为0.2 V,即电源的电压是0.2 V,所以一杯可乐产生的电压为0.1 V,故B正确;若LED灯短路,则电压表被短路,电压表示数为零,故C错误;再串联两杯可乐,电源的电压增大,能够使LED灯更亮,故D正确。
3[2025浙江杭州质检,中]如图所示,若将电流表与电压表位置互换,当开关S闭合后,造成的后果是 (
A.电源短路,电流表会烧坏
B.小灯泡被短接,电流表有示数
C.电路断路,灯不亮,两电表不工作
D.灯不亮,电流表指针不偏转,电压表有示数
D
)A.电源短路,电流表会烧坏
B.小灯泡被短接,电流表有示数
C.电路断路,灯不亮,两电表不工作
D.灯不亮,电流表指针不偏转,电压表有示数
答案
D
【解析】如题图所示,若将电流表与电压表的位置互换,则电压表串联在电路中,电流表与小灯泡并联;当开关S闭合后,因电压表串联在电路中相当于断路,则电路中几乎没有电流,所以小灯泡不亮,电流表没有示数(即指针不偏转),电流表也不会烧坏,此时电压表与电源正负极连通,电压表测量电源电压,即电压表有示数,故D正确,A、B、C错误。
【解析】如题图所示,若将电流表与电压表的位置互换,则电压表串联在电路中,电流表与小灯泡并联;当开关S闭合后,因电压表串联在电路中相当于断路,则电路中几乎没有电流,所以小灯泡不亮,电流表没有示数(即指针不偏转),电流表也不会烧坏,此时电压表与电源正负极连通,电压表测量电源电压,即电压表有示数,故D正确,A、B、C错误。

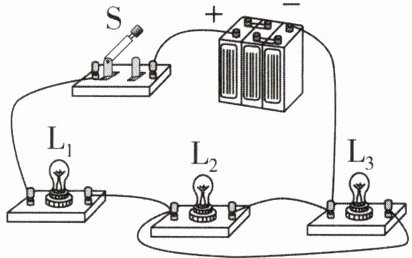

4[2026浙江杭州模拟,中]如图所示的电路中，闭合开关后，三灯都不亮，将电压表并联在电源两端，示数是6 V，并联在$\mathrm{L}_1$两端，示数也是6 V，若故障只有一处，下列对电路故障的判断中正确的是 (
A.电源正极与开关S之间断路
B.$\mathrm{L}_1$断路
C.$\mathrm{L}_2$或$\mathrm{L}_3$短路
D.$\mathrm{L}_2$或$\mathrm{L}_3$断路
刷素养 走向重高
B
)A.电源正极与开关S之间断路
B.$\mathrm{L}_1$断路
C.$\mathrm{L}_2$或$\mathrm{L}_3$短路
D.$\mathrm{L}_2$或$\mathrm{L}_3$断路
刷素养 走向重高
答案
B
【解析】当开关S闭合后,灯$\mathrm{L}_3$、$\mathrm{L}_2$并联,再与$\mathrm{L}_1$串联在电路中,三灯都不亮,且故障只有一处,这说明干路出现了断路现象;$\mathrm{L}_1$两端电压是6 V且等于电源电压,这说明此时电压表与电源之间是接通的,所以故障是$\mathrm{L}_1$断路。故选B。
【解析】当开关S闭合后,灯$\mathrm{L}_3$、$\mathrm{L}_2$并联,再与$\mathrm{L}_1$串联在电路中,三灯都不亮,且故障只有一处,这说明干路出现了断路现象;$\mathrm{L}_1$两端电压是6 V且等于电源电压,这说明此时电压表与电源之间是接通的,所以故障是$\mathrm{L}_1$断路。故选B。

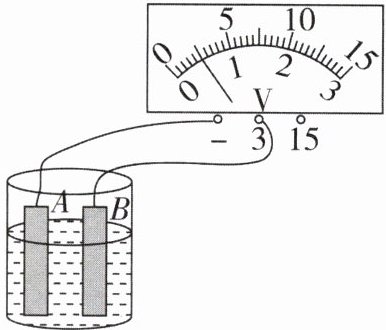

5 核心素养 探究实践[2025浙江绍兴调研,中]在盐水中插入A、B两个金属片,形成盐水电池。用电压表测此电池的电压,如图所示。
(1)金属片
(2)盐水电池工作时,主要把

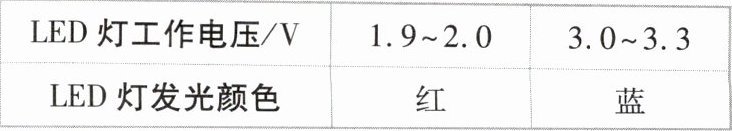

(3)某LED在工作电压范围内才发出相应的色光,没达到最低工作电压则不发光。已知该LED的发光颜色与其两端电压之间的关系如表所示。若用题中的盐水电池为该LED供电,则该LED
LED灯工作电压/V 1.9~2.0 3.0~3.3
LED灯发光颜色 红 蓝
(1)金属片
B
是盐水电池的正极。(2)盐水电池工作时,主要把
化学
能转化为电
能。(3)某LED在工作电压范围内才发出相应的色光,没达到最低工作电压则不发光。已知该LED的发光颜色与其两端电压之间的关系如表所示。若用题中的盐水电池为该LED供电,则该LED
不发光
(填“不发光”“发红光”或“发蓝光”)。LED灯工作电压/V 1.9~2.0 3.0~3.3
LED灯发光颜色 红 蓝
答案
(1)B (2)化学 电 (3)不发光
【解析】(1)由题图可知,电压表的正接线柱与金属片B接触,且电压表指针正常偏转,故金属片B为盐水电池正极,金属片A为盐水电池负极。(2)盐水电池工作时消耗化学能,产生电能,把化学能转化为电能。(3)由题图可知,电压表选用的是0~3 V的量程,分度值为0.1 V,示数为0.5 V,即盐水电池的电压为0.5 V,低于该LED的最低工作电压,所以若用此电池为该LED供电,则LED不发光。
【解析】(1)由题图可知,电压表的正接线柱与金属片B接触,且电压表指针正常偏转,故金属片B为盐水电池正极,金属片A为盐水电池负极。(2)盐水电池工作时消耗化学能,产生电能,把化学能转化为电能。(3)由题图可知,电压表选用的是0~3 V的量程,分度值为0.1 V,示数为0.5 V,即盐水电池的电压为0.5 V,低于该LED的最低工作电压,所以若用此电池为该LED供电,则LED不发光。
