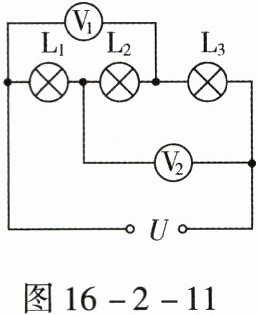

13. 在如图16-2-11所示的电路中,电压表$V_1$的示数为$6V,V_2$的示数为7V。若电源电压为10V,则灯$L_1、$$L_2、$$L_3$两端电压分别为多少？
答案
3V;3V;4V。
[解析]由题图可知,L₁、L₂、L₃串联,V₁测L₁和L₂两端的电压,V₂测L₂和L₃两端的电压。根据串联电路总电压等于各部分电路电压之和可得U₁+U₂+U₃=10V①,U₁+U₂=6V②,U₂+U₃=7V ③,解得U₁=3V,U₂=3V,U₃=4V。
[解析]由题图可知,L₁、L₂、L₃串联,V₁测L₁和L₂两端的电压,V₂测L₂和L₃两端的电压。根据串联电路总电压等于各部分电路电压之和可得U₁+U₂+U₃=10V①,U₁+U₂=6V②,U₂+U₃=7V ③,解得U₁=3V,U₂=3V,U₃=4V。

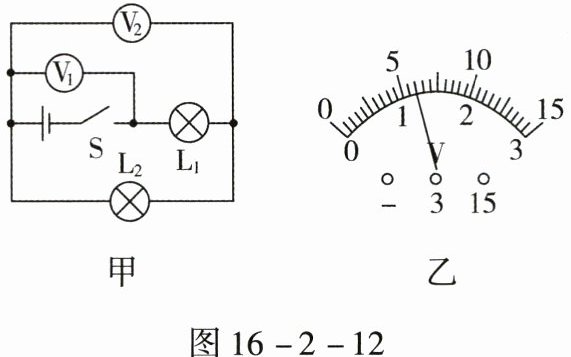

1. 如图16-2-12甲所示,当电路中的开关S闭合时,电压表$V_1$测的是
电源
(选填$“L_1”“L_2”$或“电源”)两端的电压$,V_2$测的是L₂
(选填$“L_1”“L_2”$或“电源”)两端的电压。若两电压表的指针位置均如图16-2-12乙所示,则电源电压为6
V,灯$L_1$两端的电压为4.8
V,灯$L_2$两端的电压为1.2
V。答案
电源 L₂ 6 4.8 1.2[解析]由电路图可知,L₁与L₂串联,闭合开关,电压表V₁测电源的电压,电压表V₂测L₂两端的电压;因串联电路中总电压等于各部分电压之和,且两个电压表指针偏转角度相同,所以,电压表V₁的测量范围为0~15V,分度值为0.5V,则电源的电压U=6V;电压表V₂的测量范围为0~3V,对应的分度值为0.1V,则灯泡L₂两端的电压U₂=1.2V;灯泡L₁两端电压U₁=U−U₂=6V−1.2V=4.8V。
解析
电源 $L_2$ 6 4.8 1.2

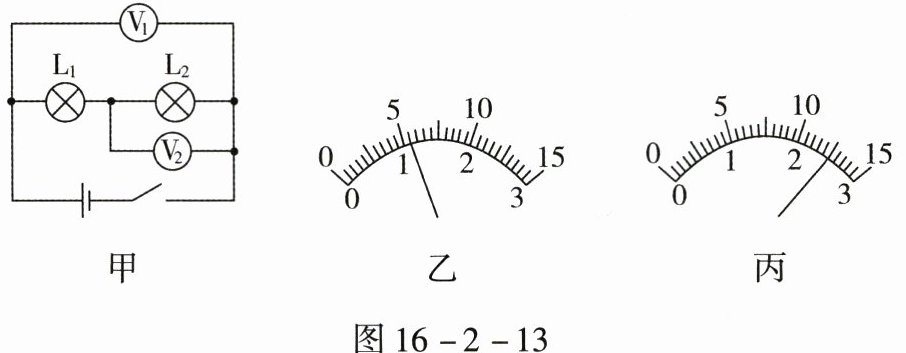

2. 如图16-2-13甲所示的电路中,电压表所用的测量范围不明,当电路闭合后,电压表$V_1$和$V_2$的示数分别如图16-2-13乙、丙所示,则电压表$V_1$用的测量范围是
0~15
V,电压表$V_2$用的测量范围是0~3
V,小灯泡$L_1$上的电压是3
V。答案
0~15 0~3 3

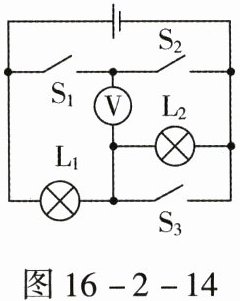

3. 在如图16-2-14所示的电路中,当$S_1$闭合$,S_2、$$S_3$断开时,电压表的示数为6V；当$S_1、$$S_3$断开$,S_2$闭合时,电压表的示数为3V,那么电源电压是
9
V。当$S_1、$$S_3$闭合$,S_2$断开时,电压表的示数是9
V。(测量过程中,电压表正负接线柱接线都是正确的)答案
9 9
解析
当$S_1$闭合，$S_2$、$S_3$断开时，$L_1$与$L_2$串联，电压表测$L_1$两端电压，$U_1=6\,V$；当$S_1$、$S_3$断开，$S_2$闭合时，$L_1$与$L_2$串联，电压表测$L_2$两端电压，$U_2=3\,V$。电源电压$U=U_1 + U_2=6\,V+3\,V=9\,V$。
当$S_1$、$S_3$闭合，$S_2$断开时，$L_2$被短路，电路为$L_1$的简单电路，电压表测电源电压，示数为$9\,V$。
9 9
当$S_1$、$S_3$闭合，$S_2$断开时，$L_2$被短路，电路为$L_1$的简单电路，电压表测电源电压，示数为$9\,V$。
9 9
