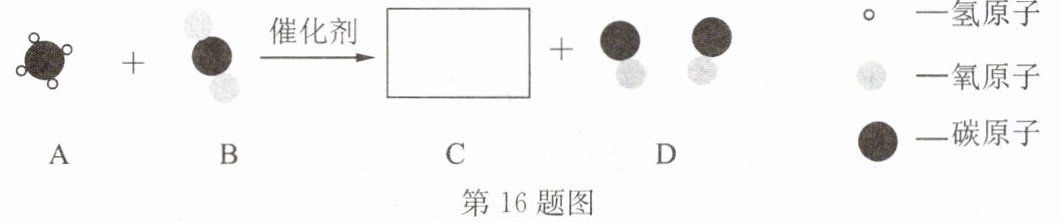

16. 近年来，我国科研人员在“甲烷—二氧化碳重整和 Ni 基催化剂”的研究方面取得突破。如图是甲烷与二氧化碳反应的微观示意图。

(1)在框内补充 C 的微观模型图。
(2)该反应利用两种温室气体，兼具环保和经济价值；反应难点之一是破坏甲烷分子和二氧化碳分子的稳定结构，分为(填微粒名称)并重新组合。
(3)写出该反应的化学方程式：。

16. (1)略 (2)氢原子、碳原子、氧原子$ (3)CH₄+CO₂\xlongequal{催化剂}2CO+2H₂$

(1) （补充两个由一个氢原子和一个氢原子构成的氢分子模型图，即两个由两个小白球构成的整体）
(2) 氢原子、碳原子、氧原子
(3) $CH_4 + CO_2 \xlongequal{催化剂} 2CO + 2H_2$

四、我会计算

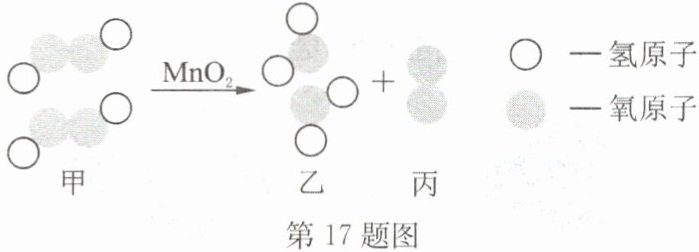

17. 物质甲发生某反应的微观示意图如下图所示。

(1)该反应的化学方程式是。加入二氧化锰(填“能”或“不能”)增加生成丙的质量。
(2)含物质甲 3.4g 的溶液完全反应可生成物质丙的质量是多少？(写出计算过程)

$17. (1)2H₂O₂\xlongequal{MnO₂}2H₂O+O₂↑ $不能 (2)1.6g(过程略)

(1)$2{H2O2}\xlongequal{{MnO2}}2{H2O}+{O2}\uparrow$；不能
(2)解：设生成丙（${O2}$）的质量为$x$。
$\begin{aligned}2{H2O2}&\xlongequal{{MnO2}}2{H2O}+{O2}\uparrow\\68&&&32\\3.4\,\mathrm{g}&&&x\end{aligned}$
$\frac{68}{32}=\frac{3.4\,\mathrm{g}}{x}$
$x = \frac{32×3.4\,\mathrm{g}}{68}=1.6\,\mathrm{g}$
答：生成物质丙的质量是$1.6\,\mathrm{g}$。
