知识点 用电流表、电压表测电功率

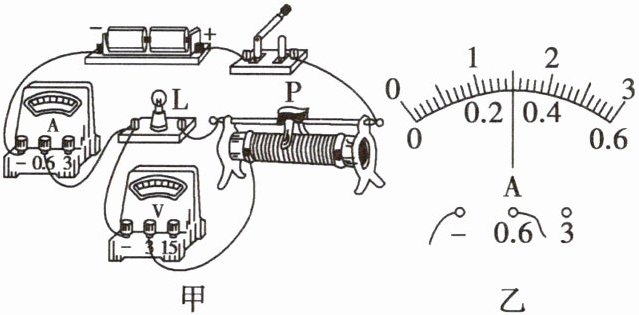

现要测量小灯泡的功率(待测小灯泡额定电压为2.5 V)。小薇同学选择了满足这个实验要求的器材,并连接了部分电路,如图甲所示。

(1)小薇连接好电路后,检查发现电路中有一根导线连接错误。请你在错误的导线上画“×”,并用笔画线代替导线画出正确的导线。
(2)请根据图甲实验电路画出此实验的电路图。
(3)闭合开关,调节滑动变阻器,当电压表示数为2.2 V时,电流表示数如图乙所示,为 A,此时小灯泡的功率为 W。
(4)若要测量小灯泡在额定电压下的电功率,她下一步的操作是。

1.
2.
3. 0.3 0.66
4. 继续向左移动滑动变阻器的滑片,直到电压表的示数为2.5 V,记录此时对应的电流表示数

【分析】
本题是测量小灯泡电功率的实验题，解题思路如下：
1. 电路连接：测小灯泡功率时，电压表需并联在小灯泡两端，电流表串联，滑动变阻器“一上一下”接线，据此找出错误导线并改正；
2. 电路图绘制：根据正确的实物电路，按电源、开关、滑动变阻器、灯泡、电流表串联，电压表并联灯泡两端的规则画电路图；
3. 电表读数：电流表用0~0.6A量程，分度值0.02A，读取示数后，用P=UI计算功率；
4. 实验操作：要使灯泡电压达到额定电压，需调节滑动变阻器减小其接入电阻，增大灯泡电压，据此确定滑片移动方向和操作。
【解析】
(1) 电路错误：甲图中电压表并联在滑动变阻器两端，应改为并联在小灯泡两端。在连接电压表与滑动变阻器下端的导线上画“×”，将电压表的接线柱改接到小灯泡的右接线柱，正确连接如答图(1)；
(2) 电路图：从电源正极出发，依次连接开关、滑动变阻器、小灯泡、电流表，回到电源负极，电压表并联在小灯泡两端，电路图如答图(2)；
(3) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A；此时小灯泡功率P=UI=2.2V×0.3A=0.66W；
(4) 小灯泡额定电压为2.5V，当前电压为2.2V，需增大灯泡两端电压，应减小滑动变阻器接入电路的电阻，故向左移动滑动变阻器的滑片，直到电压表示数为2.5V，记录此时电流表示数。
【答案】
1.
2.
3. 0.3；0.66
4. 继续向左移动滑动变阻器的滑片，直到电压表的示数为2.5 V，记录此时对应的电流表示数
【知识点】
用电流表、电压表测电功率；滑动变阻器的使用；电功率计算
【点评】
本题考查测量小灯泡电功率的核心实验操作，涵盖电路纠错、电路图绘制、电表读数、电功率计算及实验调节，是电学实验的基础题型，需掌握实验原理和操作规则。
【难度系数】
0.6

1.测量小灯泡的电功率的实验电路如图所示，实验中选择“2.5 V”规格的小灯泡。下列说法中正确的是（）。

1题图

A.电压表应选择0~15 V的测量范围
B.实验中应将各组小灯泡的电功率求平均值
C.调节滑片时发现小灯泡亮度发生变化，这是由小灯泡的实际功率变化引起的
D.实验中若发现无法调到小灯泡的额定电压，一定是因为电源电压过低

1. C

【分析】
本题考查测量小灯泡电功率实验的相关知识，需结合实验原理、操作要点及现象规律逐一分析选项：明确小灯泡额定电压为2.5V，电压表量程需匹配额定电压；小灯泡电功率随实际电压变化，不同电压下功率不同，求平均值无意义；灯泡亮度由实际功率决定；无法调到额定电压的原因可能是滑动变阻器阻值不足，而非仅电源电压低。
【解析】
对各选项分析如下：
A. 小灯泡额定电压为2.5V，电压表应选择0~3V量程，0~15V量程分度值大，测量误差大，故A错误；
B. 小灯泡的电功率随实际电压变化，不同电压下的功率是不同的，实验中不需要将各组小灯泡的电功率求平均值，求平均值无意义，故B错误；
C. 灯泡的亮度由实际功率决定，实际功率越大，灯泡越亮，调节滑片时，电路中电流和灯泡两端电压变化，导致小灯泡实际功率变化，亮度随之改变，故C正确；
D. 若无法调到小灯泡的额定电压，可能是滑动变阻器的最大阻值太小，导致滑动变阻器分压不足，灯泡两端电压达不到额定电压，不一定是电源电压过低，故D错误。
【答案】
C
【知识点】
测量小灯泡的电功率；实际功率与亮度的关系；滑动变阻器的使用
【点评】
本题围绕测量小灯泡电功率实验的基础知识点展开，考查学生对实验操作、原理、现象的理解，属于常规基础题，需学生熟练掌握实验的各要点。
【难度系数】
0.6

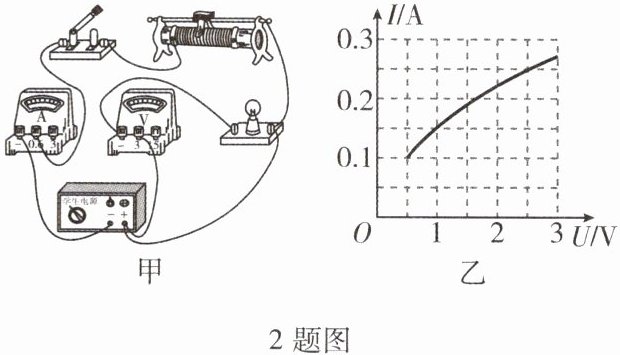

2.在测量小灯泡的电功率时，电源电压为3 V，
小灯泡上标有“2.5 V”字样。
(1)图甲中有一根导线连接错误，请在该导线上打“×”，并补画出正确连接的导线。
(2)正确连接电路后，闭合开关，发现小灯泡不亮，电路（选填“一定”或“不一定”）出现了故障。
(3)电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I-U图像如图乙所示，则小灯泡的额定功率是 W。由图可知，滑动变阻器的规格应选择。
A. 10 Ω 1 A B. 15 Ω 1 A
C. 25 Ω 1 A D. 30 Ω 1 A
(4)当电路中的电流最小时，小灯泡的实际功率与滑动变阻器消耗的功率之比为 。

2. (1) 如答图所示
(2) 不一定
(3) 0.625 C
(4) 1:5

【分析】
本题围绕测量小灯泡电功率的实验展开，需依次解决电路纠错、故障分析、额定功率计算、滑动变阻器选择及功率比值计算问题，核心是结合实验原理、欧姆定律和电功率公式分析图像与电路数据。
1. 第(1)问：明确电压表需并联在小灯泡两端，据此定位错误导线并修正；
2. 第(2)问：闭合开关灯泡不亮，可能是滑动变阻器阻值过大导致电流过小，灯泡实际功率不足，并非一定是电路故障；
3. 第(3)问：额定功率是灯泡在额定电压下的功率，从I-U图像找到额定电压对应的电流计算；滑动变阻器最大阻值取电流最小时的阻值，结合电源电压和图像数据计算后选择规格；
4. 第(4)问：电流最小时，分别计算灯泡和滑动变阻器的功率，再求比值。
【解析】
(1) 电压表应并联在小灯泡两端，图甲中连接滑动变阻器右端与灯泡右端的导线错误，在该导线上打“×”，将电压表并联在小灯泡两端（如答图所示）；
(2) 闭合开关后，若滑动变阻器接入阻值过大，电路电流过小，小灯泡实际功率过小，也会不亮，因此电路不一定出现故障；
(3) 小灯泡额定电压为2.5V，由图乙可知，当U=2.5V时，对应电流I=0.25A，额定功率P额=U额I额=2.5V×0.25A=0.625W；
电路电流最小时，滑动变阻器接入最大阻值，由图乙知最小电流I小=0.1A，此时灯泡两端电压U灯=0.5V，滑动变阻器两端电压U滑=3V-0.5V=2.5V，滑动变阻器最大阻值R滑=U滑/I小=2.5V/0.1A=25Ω，故选规格为25Ω 1A的C选项；
(4) 电流最小时，灯泡实际功率P灯=0.5V×0.1A=0.05W，滑动变阻器功率P滑=2.5V×0.1A=0.25W，比值为0.05W:0.25W=1:5。
【答案】
(1) 如答图所示
(2) 不一定
(3) 0.625；C
(4) 1:5
【知识点】
测量小灯泡的电功率、欧姆定律应用、电功率计算
【点评】
本题综合考查测量小灯泡电功率实验的核心知识点，需结合I-U图像分析数据，注重实验原理的实际应用，难度适中，是电学实验的典型题型。
【难度系数】
0.5
