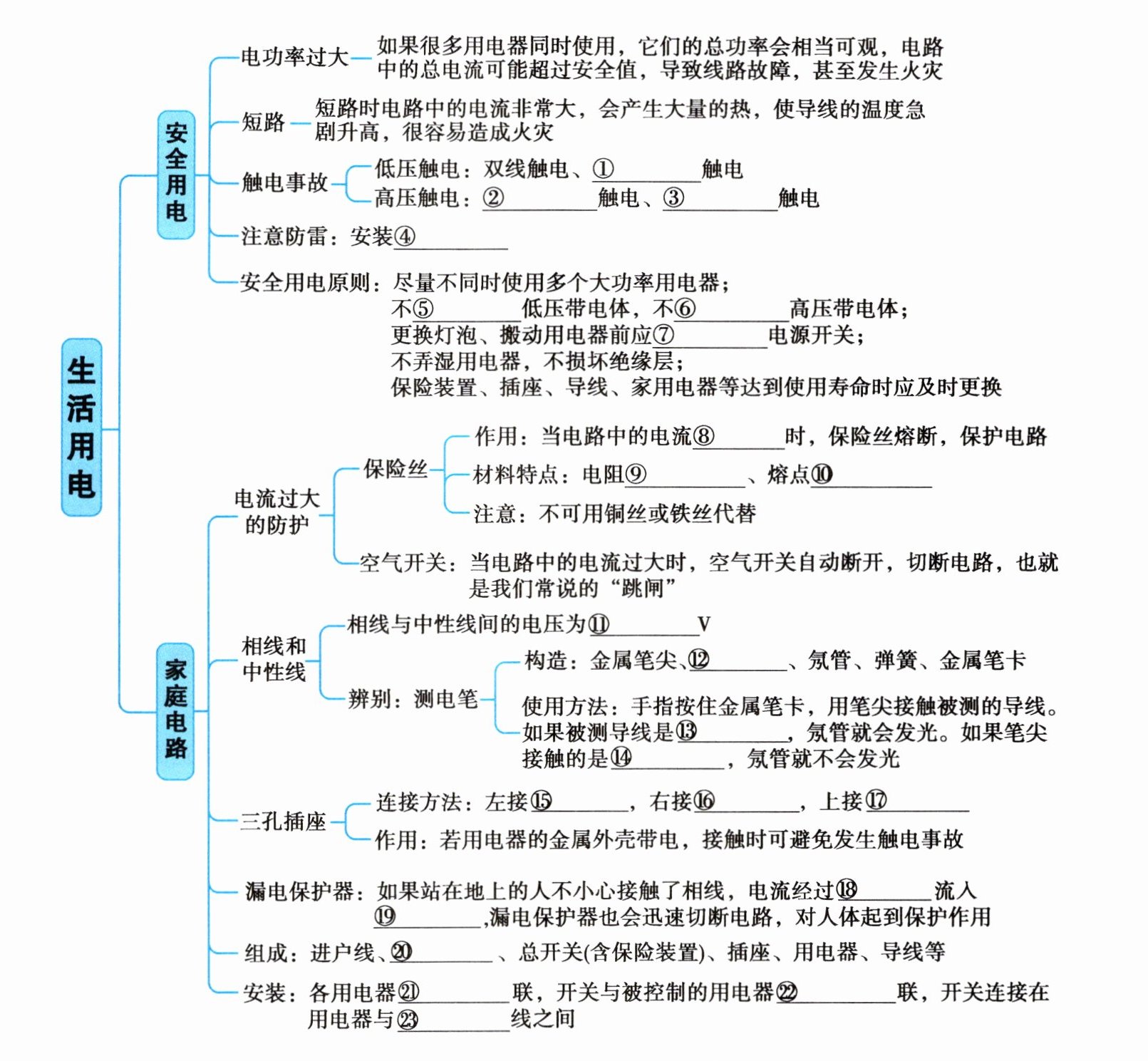

＜＜知识框架构建＞＞
生活用电
安全用电
—电功率过大—如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流可能超过安全值，导致线路故障，甚至发生火灾
—短路—短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾
—触电事故—
低压触电：双线触电、①触电
高压触电：②触电、③触电
—注意防雷：安装④
—安全用电原则：尽量不同时使用多个大功率用电器；
不⑤低压带电体，不⑥高压带电体；
更换灯泡、搬动用电器前应⑦电源开关；
不弄湿用电器，不损坏绝缘层；
保险装置、插座、导线、家用电器等达到使用寿命时应及时更换
家庭电路
—电流过大的防护—
保险丝—
作用：当电路中的电流⑧时，保险丝熔断，保护电路
材料特点：电阻⑨、熔点⑩
注意：不可用铜丝或铁丝代替
空气开关：当电路中的电流过大时，空气开关自动断开，切断电路，也就是我们常说的“跳闸”
—相线和中性线—
相线与中性线间的电压为⑪V
辨别：测电笔—
构造：金属笔尖、⑫、氖管、弹簧、金属笔卡
使用方法：手指按住金属笔卡，用笔尖接触被测的导线。
如果被测导线是⑬，氖管就会发光。如果笔尖接触的是⑭，氖管就不会发光
—三孔插座—
连接方法：左接⑮，右接⑯，上接⑰
作用：若用电器的金属外壳带电，接触时可避免发生触电事故
—漏电保护器：如果站在地上的人不小心接触了相线，电流经过⑱流入⑲,漏电保护器也会迅速切断电路，对人体起到保护作用
—组成：进户线、⑳、总开关(含保险装置)、插座、用电器、导线等
—安装：各用电器㉑联，开关与被控制的用电器㉒联，开关连接在用电器与㉓线之间

1. 单线
2. 电弧
3. 跨步电压
4. 避雷针
5. 接触
6. 靠近
7. 断开
8. 过大
9. 大
10. 低
11. 220
12. 电阻器
13. 相线
14. 中性线
15. 中性线
16. 相线
17. 保护线
18. 人体
19. 大地
20. 电能表
21. 并
22. 串
23. 相

【分析】本题为生活用电基础知识的框架填空题，需结合初中物理中安全用电、家庭电路的核心概念，逐个分析每个空对应的知识点：①低压触电分为双线触电和单线触电；②高压触电包括电弧触电、跨步电压触电；③防雷需安装避雷针；④安全用电原则要求不接触低压带电体、不靠近高压带电体，更换用电器前断开开关；⑤保险丝的作用是电流过大时熔断，材料特点为电阻大、熔点低；⑥家庭电路相线与中性线间电压为220V；⑦测电笔构造含金属笔尖、电阻器等，接触相线氖管发光，中性线不发光；⑧三孔插座接法为左接中性线、右接相线、上接保护线；⑨漏电保护器的原理是电流经人体流入大地时切断电路；⑩家庭电路组成含进户线、电能表等，用电器并联，开关与用电器串联且接在相线与用电器之间。
【解析】根据生活用电的基础知识，各空依次填写：
1. 单线；2. 电弧；3. 跨步电压；4. 避雷针；5. 接触；6. 靠近；7. 断开；8. 过大；9. 大；10. 低；11. 220；12. 电阻器；13. 相线；14. 中性线；15. 中性线；16. 相线；17. 保护线；18. 人体；19. 大地；20. 电能表；21. 并；22. 串；23. 相
【答案】1.单线；2.电弧；3.跨步电压；4.避雷针；5.接触；6.靠近；7.断开；8.过大；9.大；10.低；11.220；12.电阻器；13.相线；14.中性线；15.中性线；16.相线；17.保护线；18.人体；19.大地；20.电能表；21.并；22.串；23.相
【知识点】生活用电基础、家庭电路、安全用电原则
【点评】本题以知识框架的形式系统梳理生活用电的核心知识点，帮助学生构建清晰的知识体系，巩固初中物理电学部分的基础内容，是对该章节基础知识的全面考查。
【难度系数】0.7

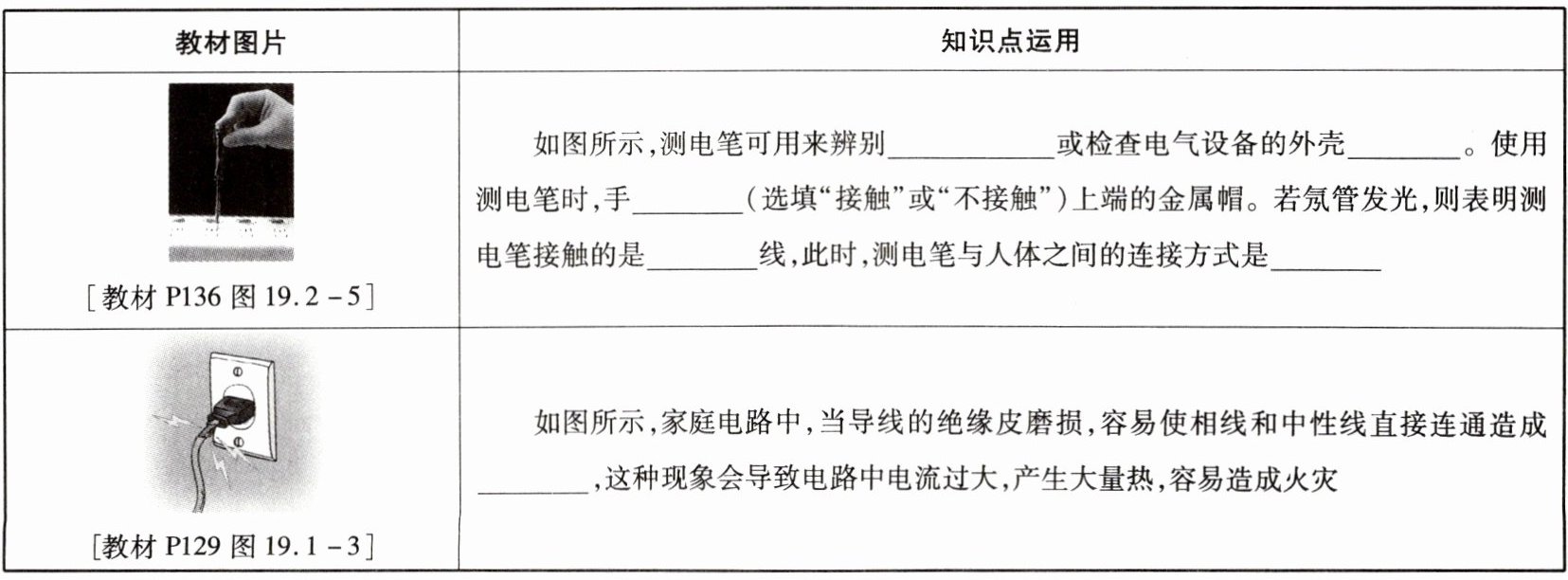

＜＜教材图片梳理＞＞
教材图片

[教材P136图19.2-5]
知识点运用
如图所示,测电笔可用来辨别或检查电气设备的外壳。使用测电笔时,手(选填“接触”或“不接触”)上端的金属帽。若氖管发光,则表明测电笔接触的是线,此时,测电笔与人体之间的连接方式是
[教材P129图19.1-3]
如图所示,家庭电路中,当导线的绝缘皮磨损,容易使相线和中性线直接连通造成,这种现象会导致电路中电流过大,产生大量热,容易造成火灾

1. 相线和中性线
2. 是否带电
3. 接触
4. 相
5. 串联
6. 短路

【分析】
本题考查家庭电路相关的基础知识点，分为两部分：一是测电笔的作用与使用方法，二是家庭电路短路的故障。首先回忆测电笔的功能：可辨别相线（火线）和中性线（零线），还能检测电气设备外壳是否带电；使用测电笔时，手必须接触上端金属帽，才能让电流通过测电笔、人体形成通路，若氖管发光，说明接触的是相线，此时测电笔与人体是串联连接。其次，导线绝缘皮磨损导致相线和中性线直接连通，这是短路现象，会使电流过大引发危险。
【解析】
1. 测电笔的作用：用来辨别相线和中性线，也可检查电气设备的外壳是否带电；
2. 使用测电笔的要求：手必须接触上端金属帽，形成通路；当接触相线时，氖管发光，此时电流路径为：相线→测电笔→人体→大地，因此测电笔与人体是串联连接；
3. 家庭电路故障：导线绝缘皮磨损，相线和中性线直接连通，造成短路，短路会导致电流过大，产生大量热量，易引发火灾。
【答案】
相线和中性线；是否带电；接触；相；串联；短路
【知识点】
家庭电路、测电笔的使用、短路
【点评】
本题为家庭电路的基础知识点考查，均来自教材内容，侧重对基本概念和操作规则的记忆，难度较低。
【难度系数】
0.8
