21 小云同学用一支新买的激光笔照射水平水面，在竖直白墙上出现了两个红色亮点A和B，如图所示，现保持入射点O的位置不变，欲使光点A下移至A′点处，应使入射光线MO绕着O点沿方向转动；现保持入射点O的位置不变，欲使光点B下移至B′点处，应使入射光线MO绕着O点沿方向转动。（选填“顺时针”或“逆时针”）

21. 顺时针 逆时针

【分析】
要解决本题，需结合光的反射定律和折射定律分析入射光线转动时反射、折射光线的变化：
1. 光点A是光在水面反射形成的，根据反射定律，反射角等于入射角，反射光线的位置由入射光线与法线的夹角（入射角）决定；
2. 光点B是光在水面折射形成的，根据折射定律，光从空气斜射入水中时，折射角随入射角的变化而变化，折射光线的位置由入射角决定。
首先分析A下移的情况：要使A下移，需让反射光线向下移动，对应入射角要减小，因此入射光线需靠近法线，即绕O点顺时针转动；再分析B下移的情况：要使B下移，需让折射光线向下移动，对应入射角要增大，因此入射光线需远离法线，即绕O点逆时针转动。
【解析】
1. 光点A是反射形成的：根据光的反射定律，反射角等于入射角。当入射光线MO绕O点顺时针转动时，入射光线与法线的夹角（入射角）减小，反射角同步减小，反射光线向下偏转，使光点A下移至A'处，故第一个空填“顺时针”。
2. 光点B是折射形成的：根据光的折射定律，光从空气斜射入水中时，折射角随入射角的增大而增大。当入射光线MO绕O点逆时针转动时，入射角增大，折射角也增大，折射光线向下偏转，使光点B下移至B'处，故第二个空填“逆时针”。
【答案】
顺时针 逆时针
【知识点】
光的反射定律、光的折射规律
【点评】
本题结合光的反射和折射规律，考查入射光线转动时反射、折射光线的位置变化，核心是明确入射角与反射角、折射角的关系，属于光学基础应用题型，需理清光线转动与角度变化的对应逻辑。
【难度系数】
0.5

22 [2025佛山期末]图甲是某同学在平面镜前练习舞蹈的情景,请在图乙中画出该同学矫正脚姿时眼睛(B点)看到脚尖(A点)的光路图。

22. 如图所示

【分析】要画出眼睛B看到脚尖A点的光路，需利用平面镜成像原理：平面镜成的像与物体关于镜面对称，反射光线的反向延长线经过像点。解题思路为：①作A点关于平面镜的对称点A'（即A的像）；②连接A'与B，确定入射点O；③连接A与O，标注光线方向，完成光路。
【解析】作图步骤：1. 过A点作平面镜的垂线，延长至平面镜另一侧，使A'到平面镜的距离等于A到平面镜的距离，得到A的像A'；2. 连接A'和B，与平面镜交于入射点O；3. 连接A和O，在AO线段标指向O的箭头（入射光线），在OB线段标指向B的箭头（反射光线），即完成光路图。
【答案】
【知识点】平面镜成像、光的反射
【点评】本题考查平面镜成像光路的作图，核心是利用像与物的对称关系确定反射光线路径，属于光学基础作图题，需掌握平面镜成像的原理和作图方法。
【难度系数】0.7

23 [2025大庆]如图，通过鱼缸右侧上方的平面镜可观察到鱼缸中的小鱼，补充画出人眼P通过平面镜看到水中小鱼S的光路图(保留作图痕迹)。

23. 如图所示

【分析】要完成人眼P通过平面镜看到水中小鱼S的光路，需结合光的折射和反射规律分析：小鱼S发出的光，先从水中斜射入空气（发生折射），折射光线射到右侧的平面镜上，再经平面镜反射后进入人眼P。作图时需分两步：①先确定水面上的折射点，根据光从水斜射入空气时折射角大于入射角，画出S到折射点的入射光线及折射光线；②折射光线与平面镜的交点为反射点，根据光的反射定律（反射角等于入射角），画出反射光线连接到P点，同时保留法线、直角等作图痕迹。
【解析】1. 过水面作垂直于水面的法线，确定折射点：连接S与水面上某点，使光从水到空气时折射角大于入射角，画出折射光线，该折射光线与右侧平面镜交于反射点；2. 连接人眼P与反射点，根据光的反射定律，作反射光线的法线（垂直平面镜），使反射角等于入射角，完成光路图，保留所有作图痕迹（如法线、直角符号）。
【答案】
【知识点】光的折射规律、光的反射定律
【点评】本题综合考查光的折射与反射的应用，需理清光的传播路径，结合两种光学规律作图，是光学作图的典型题。
【难度系数】0.5

24 [2025南阳模拟]小明用图示装置做“探究光的反射定律”实验。
（1）平面镜水平放置，让一束光斜射到平面镜上，调整白色卡纸的位置使入射光和反射光同时呈现在卡纸上，此现象说明
。
（2）小明在卡纸上画出，用量角器测量。
（3）改变的方向，重复上述步骤，多测几次数据，记录在表中，小明多次实验的目的是。
（4）如果没有量角器，为了探究反射角和入射角的大小关系，在不借助其他测量工具的情况下，你的操作是

。

24. (1) 反射光线、入射光线在同一平面内 (2) 法线 入射角和反射角 (3) 入射光线 寻找普遍规律,避免偶然性 (4) 将卡纸沿法线对折,观察反射光线与入射光线是否重合

【分析】
本题是探究光的反射定律的实验题，需结合实验现象、操作步骤及实验目的分析各问题：
（1）调整卡纸使入射光和反射光同时呈现，对应光的反射定律中“三线共面”的结论；
（2）实验中需确定法线来测量入射角和反射角，这是探究反射角与入射角关系的关键；
（3）多次实验需改变入射光线方向，目的是避免偶然性，得到普遍规律；
（4）无测量工具时，利用法线的对称性，通过对折卡纸观察光线是否重合来判断角度关系。
【解析】
（1）当调整白色卡纸位置后，入射光和反射光能同时在卡纸上呈现，说明反射光线、入射光线与法线所在的平面和卡纸平面重合，因此得出反射光线、入射光线在同一平面内；
（2）探究反射角与入射角的关系时，需先在卡纸上画出法线，再用量角器测量入射角和反射角的大小，进而比较两者关系；
（3）为避免实验偶然性，得到普遍规律，需改变入射光线的方向，重复实验并记录多组数据；
（4）利用法线作为对称轴，将白色卡纸沿法线对折，若反射光线与入射光线能重合，说明反射角等于入射角，以此探究两者的大小关系。
【答案】
(1) 反射光线、入射光线在同一平面内
(2) 法线；入射角和反射角
(3) 入射光线；寻找普遍规律，避免偶然性
(4) 将卡纸沿法线对折，观察反射光线与入射光线是否重合
【知识点】
光的反射定律；探究光的反射实验
【点评】
本题围绕探究光的反射定律的实验展开，考查实验现象分析、操作步骤、多次实验的目的及特殊方法的应用，侧重对实验过程的理解，是光学实验的基础题型。
【难度系数】
0.3

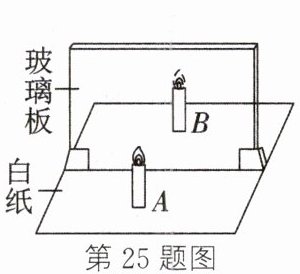

25 新素养 科学思维 小明同学利用如图所示的实验装置探究平面镜成像的特点，人眼在已点燃的蜡烛A这一侧观察。
（1）选用玻璃板做实验，是为了烛焰的光在玻璃板表面能发生（选填“反射”“折射”或“直线传播”），同时也为了（选填“蜡烛A”或“蜡烛B”）能被看到。
（2）小明拿一支外形与蜡烛A相同，但未点燃的蜡烛B在玻璃板后面移动，直到看上去它的位置与A的像的位置，这个位置即为蜡烛A的像的位置。若将蜡烛B点燃，观察到的蜡烛（选填“A”或“B”）的像将变得不明显。
（3）如果实验中玻璃板没有与水平桌面垂直，下列说法正确的是。（填序号）
① 蜡烛A不能成像
② 无论在桌面上如何移动蜡烛B，始终无法与蜡烛A的像完全重合
③ 透过玻璃板看不见蜡烛A的像
④ 所成的像与蜡烛A关于镜面不对称

25. (1) 反射 蜡烛B (2) 重合 A (3) ②

【分析】
本题围绕平面镜成像特点的探究实验展开，需结合实验器材的作用、操作要点及成像原理分析各问题：
1. 选用玻璃板的原因：玻璃板既能反射光成像，又能透光，便于观察后方的蜡烛，从而确定像的位置；
2. 等效替代法的应用：用外形相同的蜡烛B替代蜡烛A的像，当B与A的像重合时，即可确定像的位置；若点燃B，B的亮度会掩盖A的像，导致A的像不明显；
3. 玻璃板放置的要求：玻璃板需与桌面垂直，若不垂直，像会偏离桌面，导致后方蜡烛B无法与像重合，而平面镜成像的对称性、成像的存在性不受玻璃板是否垂直的影响。
【解析】
（1）玻璃板作为反射面，烛焰的光在其表面发生反射形成像；同时玻璃板透光，能让蜡烛B被看到，便于确定像的位置，故填“反射”“蜡烛B”。
（2）实验中移动未点燃的蜡烛B，直到其与蜡烛A的像完全重合，以此确定像的位置；若点燃蜡烛B，B的亮度远大于A的像，会干扰观察，导致蜡烛A的像变得不明显，故填“重合”“A”。
（3）若玻璃板未与水平桌面垂直，蜡烛A的像会偏离水平桌面，无论如何移动蜡烛B，都无法与A的像完全重合；①错误，平面镜成像与反射面是否垂直无关；③错误，仍能透过玻璃板看见A的像；④错误，像与物始终关于镜面对称，只是位置不在同一水平面上，故正确选项为②。
【答案】
(1) 反射 蜡烛B (2) 重合 A (3) ②
【知识点】
平面镜成像实验、等效替代法、平面镜成像特点
【点评】
本题是光学实验的基础题，考查平面镜成像实验的核心操作与原理，需掌握实验器材的作用、等效替代法的应用及玻璃板放置的要求，属于学生应熟练掌握的内容。
【难度系数】
0.6
