7. 如图所示的电路中，闭合开关S后，两灯均发光，则甲是
电流
表，乙是电压
表。答案
7. 电流 电压
解析
【分析】要判断甲、乙是电流表还是电压表，需明确：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。闭合开关后两灯均发光，说明两灯都有电流通过，需结合电路通路要求分析电表类型：若乙为电流表，会短路中间的灯，导致只有一个灯发光，不符合题意；若甲为电压表，电路会断开，两灯都不发光，不符合题意。因此甲需为电流表，乙为电压表，才能让两灯都有电流通过，正常发光。
【解析】根据电流表和电压表的使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。闭合开关后两灯均发光，说明电路为通路且两灯都有电流。若乙是电流表，会连通中间节点与右侧节点，使中间的灯被短路，无法发光；若甲是电压表，电路在甲处断开，两灯都无电流，无法发光。因此，甲必须是电流表，让电流通过甲形成通路；乙必须是电压表，相当于开路，不会短路用电器，保证两灯都有电流，均发光。
【答案】电流 电压
【知识点】电流表使用；电压表使用
【点评】本题考查电路中电表类型的判断，关键是掌握电流表和电压表的特点，结合电路通路要求分析，属于基础题。
【难度系数】0.6
【解析】根据电流表和电压表的使用规则：电流表串联在电路中，相当于导线；电压表并联在电路中，相当于开路。闭合开关后两灯均发光，说明电路为通路且两灯都有电流。若乙是电流表，会连通中间节点与右侧节点，使中间的灯被短路，无法发光；若甲是电压表，电路在甲处断开，两灯都无电流，无法发光。因此，甲必须是电流表，让电流通过甲形成通路；乙必须是电压表，相当于开路，不会短路用电器，保证两灯都有电流，均发光。
【答案】电流 电压
【知识点】电流表使用；电压表使用
【点评】本题考查电路中电表类型的判断，关键是掌握电流表和电压表的特点，结合电路通路要求分析，属于基础题。
【难度系数】0.6

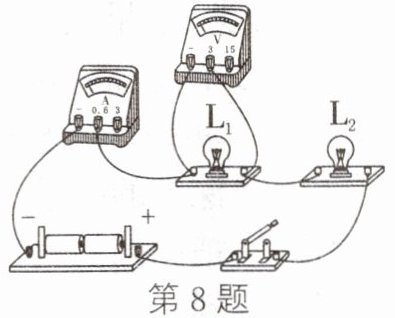

8. 如图所示，闭合开关，因单个灯泡有故障，电流表示数为零，两个灯都不亮。测出灯泡$L_1$两端电压为3 V，电路发生的故障是
$\mathrm{L}_1$断路
；如果电压表示数为零，电路发生的故障可能是$\mathrm{L}_2$断路
。答案
8. $\mathrm{L}_1$断路 $\mathrm{L}_2$断路
解析
【分析】
该电路为L₁与L₂的串联电路，电流表测电路电流，电压表测L₁两端电压。闭合开关后电流表示数为零、两灯都不亮，说明电路为断路故障（若为短路，电路导通，电流表有示数且至少一个灯发光）。当测得L₁两端电压等于电源电压时，说明电压表能连通电源两极，故障为L₁断路；若电压表示数为零，说明电压表无法连通电源两极，结合单个灯泡故障，故障为L₂断路。
【解析】
1. 先明确电路结构：L₁、L₂串联，电流表测串联电路电流，电压表并联在L₁两端。
2. 电流表示数为零、两灯不亮，判定为断路故障（短路时电路通路，电流表有示数、灯发光，不符合题意）。
3. 当L₁两端电压为3V（等于电源电压）：此时电压表的两个接线柱可分别通过电流表、L₂和开关连接到电源正、负极，说明L₁处断开，电压表串联在电路中测电源电压，因此故障是L₁断路。
4. 当电压表示数为零：说明电压表无法接到电源两极，若L₂断路，电压表右端无法通过L₂连接到电源正极，导致电压表示数为零，且整个电路断路，电流为零，符合单个灯泡故障的条件，因此故障是L₂断路。
【答案】
$\mathrm{L}_1$断路；$\mathrm{L}_2$断路
【知识点】
串联电路故障、电压表使用、电流表使用
【点评】
本题考查串联电路断路故障的分析，需结合电流表、电压表的示数特点判断故障位置，核心是利用电压表是否能连通电源两极确定断路点，是电路故障分析的典型题型。
【难度系数】
0.5
该电路为L₁与L₂的串联电路，电流表测电路电流，电压表测L₁两端电压。闭合开关后电流表示数为零、两灯都不亮，说明电路为断路故障（若为短路，电路导通，电流表有示数且至少一个灯发光）。当测得L₁两端电压等于电源电压时，说明电压表能连通电源两极，故障为L₁断路；若电压表示数为零，说明电压表无法连通电源两极，结合单个灯泡故障，故障为L₂断路。
【解析】
1. 先明确电路结构：L₁、L₂串联，电流表测串联电路电流，电压表并联在L₁两端。
2. 电流表示数为零、两灯不亮，判定为断路故障（短路时电路通路，电流表有示数、灯发光，不符合题意）。
3. 当L₁两端电压为3V（等于电源电压）：此时电压表的两个接线柱可分别通过电流表、L₂和开关连接到电源正、负极，说明L₁处断开，电压表串联在电路中测电源电压，因此故障是L₁断路。
4. 当电压表示数为零：说明电压表无法接到电源两极，若L₂断路，电压表右端无法通过L₂连接到电源正极，导致电压表示数为零，且整个电路断路，电流为零，符合单个灯泡故障的条件，因此故障是L₂断路。
【答案】
$\mathrm{L}_1$断路；$\mathrm{L}_2$断路
【知识点】
串联电路故障、电压表使用、电流表使用
【点评】
本题考查串联电路断路故障的分析，需结合电流表、电压表的示数特点判断故障位置，核心是利用电压表是否能连通电源两极确定断路点，是电路故障分析的典型题型。
【难度系数】
0.5
9. 如图所示，当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电压表示数为5 V，电流表$\mathrm{A}_{1}$的示数为0.5 A，电流表$\mathrm{A}_{2}$的示数为0.3 A，则通过$\mathrm{L}_{1}$的电流为
0.2
A，电源电压是5
V。答案
9. 0.2 5
解析
【分析】
首先明确开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时的电路结构：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联；电流表$\mathrm{A}_{1}$测量干路总电流，电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$支路的电流，电压表测量电源两端的电压。结合并联电路的电流、电压规律，即可计算出通过$\mathrm{L}_{1}$的电流和电源电压。
【解析】
当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联：
1. 电流计算：电流表$\mathrm{A}_{1}$测干路总电流$I=0.5\ \mathrm{A}$，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流$I_{2}=0.3\ \mathrm{A}$。根据并联电路电流规律（干路电流等于各支路电流之和），可得通过$\mathrm{L}_{1}$的电流$I_{1}=I - I_{2}=0.5\ \mathrm{A} - 0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 电压计算：电压表并联在电源两端，测量电源电压，示数为$5\ \mathrm{V}$，因此电源电压$U=5\ \mathrm{V}$。
【答案】
0.2；5
【知识点】
并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】
本题考查并联电路电流、电压规律的基础应用，解题核心是正确判断电路连接方式及各电表的测量对象，属于常规基础题，难度适中。
【难度系数】
0.6
首先明确开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时的电路结构：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联；电流表$\mathrm{A}_{1}$测量干路总电流，电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$支路的电流，电压表测量电源两端的电压。结合并联电路的电流、电压规律，即可计算出通过$\mathrm{L}_{1}$的电流和电源电压。
【解析】
当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联：
1. 电流计算：电流表$\mathrm{A}_{1}$测干路总电流$I=0.5\ \mathrm{A}$，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$的电流$I_{2}=0.3\ \mathrm{A}$。根据并联电路电流规律（干路电流等于各支路电流之和），可得通过$\mathrm{L}_{1}$的电流$I_{1}=I - I_{2}=0.5\ \mathrm{A} - 0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 电压计算：电压表并联在电源两端，测量电源电压，示数为$5\ \mathrm{V}$，因此电源电压$U=5\ \mathrm{V}$。
【答案】
0.2；5
【知识点】
并联电路电流规律、并联电路电压规律、电流表与电压表的使用
【点评】
本题考查并联电路电流、电压规律的基础应用，解题核心是正确判断电路连接方式及各电表的测量对象，属于常规基础题，难度适中。
【难度系数】
0.6
10. 甲、乙两灯并联在3 V的电源上，干路中的电流为0.3 A，通过甲灯的电流为0.2 A，则乙灯两端的电压和通过的电流分别为（
A.3 V、0.1 A
B.3 V、0.5 A
C.1 V、0.1 A
D.1 W、0.2 A
A
）A.3 V、0.1 A
B.3 V、0.5 A
C.1 V、0.1 A
D.1 W、0.2 A
答案
10. A
解析
【分析】首先明确并联电路的核心规律：并联电路中，各支路两端电压相等，等于电源电压；干路电流等于各支路电流之和。解题时，先利用并联电压规律确定乙灯两端电压，再通过电流规律计算乙灯的电流，最后匹配选项得出答案。
【解析】甲、乙两灯并联，根据并联电路的电压规律，各支路两端电压等于电源电压，已知电源电压为3V，因此乙灯两端电压$U_乙 = U = 3V$；根据并联电路的电流规律，干路电流等于各支路电流之和，即$I = I_甲 + I_乙$，所以通过乙灯的电流$I_乙 = I - I_甲 = 0.3A - 0.2A = 0.1A$。综上，乙灯两端电压为3V，通过的电流为0.1A，对应选项A。
【答案】A
【知识点】并联电路的电压规律、并联电路的电流规律
【点评】本题考查并联电路基本规律的基础应用，难度较低，只需牢记并联电路的电压、电流特点即可快速解答，需注意区分电压和电流的计算逻辑，避免出错。
【难度系数】0.8
【解析】甲、乙两灯并联，根据并联电路的电压规律，各支路两端电压等于电源电压，已知电源电压为3V，因此乙灯两端电压$U_乙 = U = 3V$；根据并联电路的电流规律，干路电流等于各支路电流之和，即$I = I_甲 + I_乙$，所以通过乙灯的电流$I_乙 = I - I_甲 = 0.3A - 0.2A = 0.1A$。综上，乙灯两端电压为3V，通过的电流为0.1A，对应选项A。
【答案】A
【知识点】并联电路的电压规律、并联电路的电流规律
【点评】本题考查并联电路基本规律的基础应用，难度较低，只需牢记并联电路的电压、电流特点即可快速解答，需注意区分电压和电流的计算逻辑，避免出错。
【难度系数】0.8
11. 如图所示的电路中，a、b为同种电表(电流表或电压表)。闭合S，灯L₁、L₂均发光，则下列说法正确的是（
A.a、b均为电流表
B.a、b均为电压表
C.a表示数比b表示数小
D.a表示数与b表示数一样大
B
）A.a、b均为电流表
B.a、b均为电压表
C.a表示数比b表示数小
D.a表示数与b表示数一样大
答案
11. B
解析
【分析】
要判断a、b电表的类型，需结合电流表串联、电压表并联的使用规则，且闭合开关后两灯均发光，说明电路为通路。若a、b为电流表，电流表相当于导线，会短路L₂，导致L₂不发光，不符合题意；若a、b为电压表，电压表相当于开路，此时电流路径为电源正极→L₁→L₂→开关→电源负极，两灯串联均发光，符合条件。再分析电表示数：a表并联在电源两端测总电压，b表并联在L₂两端测L₂电压，故a表示数大于b表示数，结合选项判断正确答案。
【解析】
根据电流表（串联，相当于导线）和电压表（并联，相当于开路）的使用规则：
1. 假设a、b均为电流表：电流表相当于导线，会将L₂短路，导致L₂无法发光，不符合“灯L₁、L₂均发光”的条件，排除A选项；
2. 假设a、b均为电压表：电压表相当于开路，此时电流路径为：电源正极→L₁→L₂→开关S→电源负极，L₁、L₂串联，均发光，符合题意；
3. 分析电表示数：a表并联在电源两端，测量电源总电压；b表并联在L₂两端，测量L₂两端的电压，因此a表示数大于b表示数，排除C、D选项。
综上，正确答案为B。
【答案】
B
【知识点】
电表的使用；串联电路电压规律
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路条件分析电表类型，再判断电表示数关系，是电路基础题，需掌握电表连接方式对电路的影响。
【难度系数】
0.4
要判断a、b电表的类型，需结合电流表串联、电压表并联的使用规则，且闭合开关后两灯均发光，说明电路为通路。若a、b为电流表，电流表相当于导线，会短路L₂，导致L₂不发光，不符合题意；若a、b为电压表，电压表相当于开路，此时电流路径为电源正极→L₁→L₂→开关→电源负极，两灯串联均发光，符合条件。再分析电表示数：a表并联在电源两端测总电压，b表并联在L₂两端测L₂电压，故a表示数大于b表示数，结合选项判断正确答案。
【解析】
根据电流表（串联，相当于导线）和电压表（并联，相当于开路）的使用规则：
1. 假设a、b均为电流表：电流表相当于导线，会将L₂短路，导致L₂无法发光，不符合“灯L₁、L₂均发光”的条件，排除A选项；
2. 假设a、b均为电压表：电压表相当于开路，此时电流路径为：电源正极→L₁→L₂→开关S→电源负极，L₁、L₂串联，均发光，符合题意；
3. 分析电表示数：a表并联在电源两端，测量电源总电压；b表并联在L₂两端，测量L₂两端的电压，因此a表示数大于b表示数，排除C、D选项。
综上，正确答案为B。
【答案】
B
【知识点】
电表的使用；串联电路电压规律
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路条件分析电表类型，再判断电表示数关系，是电路基础题，需掌握电表连接方式对电路的影响。
【难度系数】
0.4

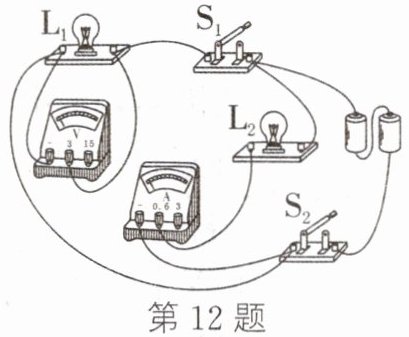

12.（眉山中考）如图所示电路，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是（
A.小灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联
B.电流表测量电路的总电流
C.若只断开$\mathrm{S}_{1}$，小灯泡$\mathrm{L}_{1}$熄灭，$\mathrm{L}_{2}$正常发光
D.若灯$\mathrm{L}_{1}$突然熄灭，是因为电压表发生断路
C
）A.小灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联
B.电流表测量电路的总电流
C.若只断开$\mathrm{S}_{1}$，小灯泡$\mathrm{L}_{1}$熄灭，$\mathrm{L}_{2}$正常发光
D.若灯$\mathrm{L}_{1}$突然熄灭，是因为电压表发生断路
答案
12. C
解析
【分析】
要解决本题，首先需明确闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时的电路结构：电流从电源正极流出后分为两条独立支路，一条经$\mathrm{S}_{1}$、$\mathrm{L}_{1}$，另一条经$\mathrm{L}_{2}$、电流表，汇合后经$\mathrm{S}_{2}$回到负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$为并联关系。接下来逐一分析选项：先判断电路连接方式排除错误选项，再确定电流表测量对象，分析开关断开的影响，最后验证电路故障的合理性，即可得出答案。
【解析】
闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→电源负极；电源正极→$\mathrm{L}_{2}$→电流表→$\mathrm{S}_{2}$→电源负极，故$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联。
选项A：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$是并联，非串联，A错误；
选项B：电流表与$\mathrm{L}_{2}$串联，测量$\mathrm{L}_{2}$支路的电流，不是总电流，B错误；
选项C：只断开$\mathrm{S}_{1}$，$\mathrm{L}_{1}$支路断路，$\mathrm{L}_{1}$熄灭；$\mathrm{L}_{2}$支路仍通路，$\mathrm{L}_{2}$正常发光，C正确；
选项D：电压表并联在$\mathrm{L}_{1}$两端，若电压表断路，$\mathrm{L}_{1}$支路仍通路，$\mathrm{L}_{1}$不会熄灭，D错误。
综上，正确答案为C。
【答案】
C
【知识点】
并联电路、电流表使用、电路故障分析
【点评】
本题考查电学基础知识点，需准确识别电路结构，逐一分析选项即可得出结论，注重对电路连接、电表作用及故障分析的基础应用。
【难度系数】
0.5
要解决本题，首先需明确闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时的电路结构：电流从电源正极流出后分为两条独立支路，一条经$\mathrm{S}_{1}$、$\mathrm{L}_{1}$，另一条经$\mathrm{L}_{2}$、电流表，汇合后经$\mathrm{S}_{2}$回到负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$为并联关系。接下来逐一分析选项：先判断电路连接方式排除错误选项，再确定电流表测量对象，分析开关断开的影响，最后验证电路故障的合理性，即可得出答案。
【解析】
闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流路径为：电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→电源负极；电源正极→$\mathrm{L}_{2}$→电流表→$\mathrm{S}_{2}$→电源负极，故$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联。
选项A：$\mathrm{L}_{1}$与$\mathrm{L}_{2}$是并联，非串联，A错误；
选项B：电流表与$\mathrm{L}_{2}$串联，测量$\mathrm{L}_{2}$支路的电流，不是总电流，B错误；
选项C：只断开$\mathrm{S}_{1}$，$\mathrm{L}_{1}$支路断路，$\mathrm{L}_{1}$熄灭；$\mathrm{L}_{2}$支路仍通路，$\mathrm{L}_{2}$正常发光，C正确；
选项D：电压表并联在$\mathrm{L}_{1}$两端，若电压表断路，$\mathrm{L}_{1}$支路仍通路，$\mathrm{L}_{1}$不会熄灭，D错误。
综上，正确答案为C。
【答案】
C
【知识点】
并联电路、电流表使用、电路故障分析
【点评】
本题考查电学基础知识点，需准确识别电路结构，逐一分析选项即可得出结论，注重对电路连接、电表作用及故障分析的基础应用。
【难度系数】
0.5
13.（泰安中考）如图所示电路，电源电压保持不变。闭合开关后，电路中各元件正常工作，两个相同的电流表（均有0～0.6 A和0～3 A两个量程）指针偏转的角度相同。一段时间后电流表$\mathrm{A}_1$指针偏转的角度突然变为原来的$\frac{1}{5}$，若灯$\mathrm{L}_1$和$\mathrm{L}_2$出现了断路故障，其他元件均完好。针对故障电路的观察分析，下列说法正确的是 （
A.电压表示数为零
B.电流表$\mathrm{A}_1$的示数一定大于$\mathrm{A}_2$的示数
C.一定是灯$\mathrm{L}_1$出现了断路故障
D.一定是灯$\mathrm{L}_2$出现了断路故障
C
）A.电压表示数为零
B.电流表$\mathrm{A}_1$的示数一定大于$\mathrm{A}_2$的示数
C.一定是灯$\mathrm{L}_1$出现了断路故障
D.一定是灯$\mathrm{L}_2$出现了断路故障
答案
13. C
解析
【分析】
首先明确电路结构：L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路电流，电压表测电源电压。正常工作时，并联电路干路电流等于各支路电流之和，即I=I₁+I₂；两电流表指针偏转角度相同，说明A₁用0~3A量程，A₂用0~0.6A量程，大量程示数是小量程的5倍，故I=5I₂，得I₁=4I₂。故障后A₁示数变为原来的1/5，需分两种故障情况分析：若L₂断路，A₂示数为0，干路电流为I₁，此时A₁示数为I₁，与原A₁示数5I₂的比值为4/5，不符合；若L₁断路，干路电流等于I₂，A₁示数为I₂，与原A₁示数5I₂的比值为1/5，符合题目条件，由此判断故障类型，再逐一分析选项。
【解析】
1. 电路结构分析：L₁、L₂并联，A₁测干路电流，A₂测L₂电流，电压表测电源电压，电压表示数始终等于电源电压，故A选项（电压表示数为零）错误。
2. 正常电流关系：两电流表指针偏转角度相同，说明A₁用0~3A量程，A₂用0~0.6A量程，因此干路电流I=5I₂，结合并联电流规律得I₁=I-I₂=4I₂。
3. 故障分析：
若L₂断路：A₂示数为0，干路电流为I₁，此时A₁示数为I₁，原A₁示数为5I₂，I₁/5I₂=4/5≠1/5，不符合题意；
若L₁断路：干路电流等于I₂，A₁示数为I₂，原A₁示数为5I₂，I₂/5I₂=1/5，符合题意，故故障为L₁断路，C正确，D错误。
4. 选项B：L₁断路时，A₁示数等于A₂示数，并非A₁大于A₂，错误。
【答案】
C
【知识点】
并联电路电流规律、电流表使用、电路故障分析
【点评】
本题结合并联电路电流规律和电流表量程特点，分析电路故障，关键是利用电流表指针偏转角度与量程的关系判断电流变化，难度中等，需熟练掌握并联电路的电流特点和故障分析方法。
【难度系数】
0.5
首先明确电路结构：L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路电流，电压表测电源电压。正常工作时，并联电路干路电流等于各支路电流之和，即I=I₁+I₂；两电流表指针偏转角度相同，说明A₁用0~3A量程，A₂用0~0.6A量程，大量程示数是小量程的5倍，故I=5I₂，得I₁=4I₂。故障后A₁示数变为原来的1/5，需分两种故障情况分析：若L₂断路，A₂示数为0，干路电流为I₁，此时A₁示数为I₁，与原A₁示数5I₂的比值为4/5，不符合；若L₁断路，干路电流等于I₂，A₁示数为I₂，与原A₁示数5I₂的比值为1/5，符合题目条件，由此判断故障类型，再逐一分析选项。
【解析】
1. 电路结构分析：L₁、L₂并联，A₁测干路电流，A₂测L₂电流，电压表测电源电压，电压表示数始终等于电源电压，故A选项（电压表示数为零）错误。
2. 正常电流关系：两电流表指针偏转角度相同，说明A₁用0~3A量程，A₂用0~0.6A量程，因此干路电流I=5I₂，结合并联电流规律得I₁=I-I₂=4I₂。
3. 故障分析：
若L₂断路：A₂示数为0，干路电流为I₁，此时A₁示数为I₁，原A₁示数为5I₂，I₁/5I₂=4/5≠1/5，不符合题意；
若L₁断路：干路电流等于I₂，A₁示数为I₂，原A₁示数为5I₂，I₂/5I₂=1/5，符合题意，故故障为L₁断路，C正确，D错误。
4. 选项B：L₁断路时，A₁示数等于A₂示数，并非A₁大于A₂，错误。
【答案】
C
【知识点】
并联电路电流规律、电流表使用、电路故障分析
【点评】
本题结合并联电路电流规律和电流表量程特点，分析电路故障，关键是利用电流表指针偏转角度与量程的关系判断电流变化，难度中等，需熟练掌握并联电路的电流特点和故障分析方法。
【难度系数】
0.5
