考法 探究感应电流的产生条件

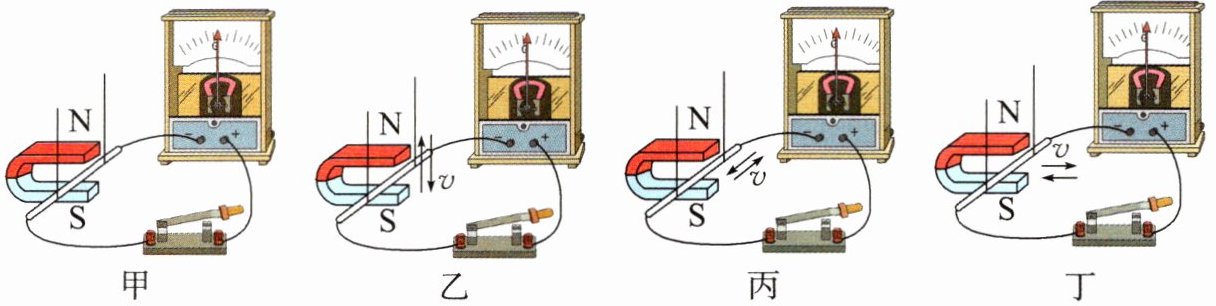

【典例】在“探究导体在磁场中运动时产生感应电流的条件”实验中,某小组利用电流表、开关、蹄形磁体、导线、导体棒等组成了如图甲所示的实验装置。

(1)探究小组将观察到的现象记录在下表中。
|开关状态|导体棒运动方向|电流表指针偏转情况|开关状态|导体棒运动方向|电流表指针偏转情况|
| ---- | ---- | ---- | ---- | ---- | ---- |
|开关闭合|竖直上下(乙图)|不偏转|开关断开|竖直上下(乙图)|不偏转|
| |垂直里外(丙图)|不偏转| |垂直里外(丙图)|不偏转|
| |水平左右(丁图)|偏转| |水平左右(丁图)|不偏转|
分析表中信息可知导体在磁场中运动产生感应电流的条件：电路的一部分导体在磁场中做运动。
(2)探究小组观察到磁体不动时,导体棒向右运动时指针向左偏转,向左运动时指针向右偏转;若导体棒静止不动,磁体向右运动时,观察到电流表指针向偏转。
(3)探究小组发现实验中电流表的指针偏转角度较小,你有什么方法使指针偏转角度变大?
答:(写出一种即可)
[解析](1)由表中数据可知,闭合开关,电路中的一部分导体,在磁场中做切割磁感线运动时,导体中就会产生感应电流。(2)导体棒向右运动时指针向左偏转,向左运动时指针向右偏转,若导体棒静止不动,磁体向右运动时,相当于导体棒向左切割磁感线,电流表指针向右偏转。(3)电流表指针偏转角度较小,说明电路中产生的感应电流太小,要使偏转更明显,可以增大导体切割磁感线的速度或换用磁性更强的磁体。
[答案](1)闭合 切割磁感线 (2)右 (3)增大导体棒的切割速度(或换用磁性更强的磁体)
方法锦囊
(1)检验感应电流的产生:电流表指针偏转,说明产生感应电流。
(2)感应电流方向的判断:指针偏转的方向不同,说明感应电流方向变化。
(3)感应电流强弱的判断:指针偏转角度大,说明感应电流强。

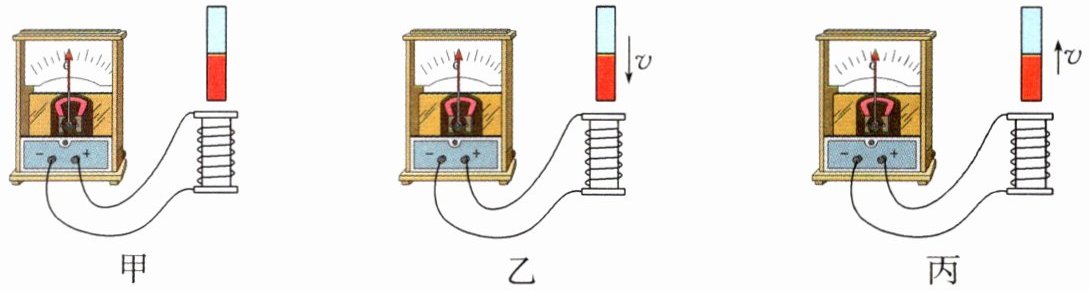

【变式】小光同学用一根条形磁体进行了如下的实验步骤,实验中,他保持螺线管位置不动,快速改变磁体位置。

A.条形磁体静止不动时(如图甲所示),电流表显示电路中无电流;
B.条形磁体快速靠近螺线管的过程中,电流表显示电路中有电流;当磁体再次静止不动时,电流表随即显示电路中无电流;
C.条形磁体快速离开螺线管的过程中,电流表显示电路中有电流;当磁体再次静止不动时,电流表随即显示电路中无电流。
(1)物理学中,把上述现象叫作。
(2)分析比较图中的甲、乙或甲、丙,可猜想该实验中电流产生的条件为。
(3)若用一个通电螺线管代替条形磁体重复图中的乙、丙实验步骤,(选填“能”或“不能”)得到相同的实验现象。

(1)电磁感应 (2)螺线管周围的磁场强度发生变化 (3)能 [解析](1)条形磁体快速靠近或离开螺线管的过程中,线圈在磁体产生的磁场中做切割磁感线运动,电流表显示电路中有电流,这是电磁感应现象。(2)条形磁体快速靠近或离开螺线管的过程中,螺线管周围的磁场强度发生了变化,螺线管中就有电流,所以产生感应电流的条件是螺线管周围的磁场强度发生变化。(3)由于通电螺线管相当于一个条形磁体,用一个通电螺线管代替条形磁体重复题图乙、丙实验步骤,能产生感应电流。
