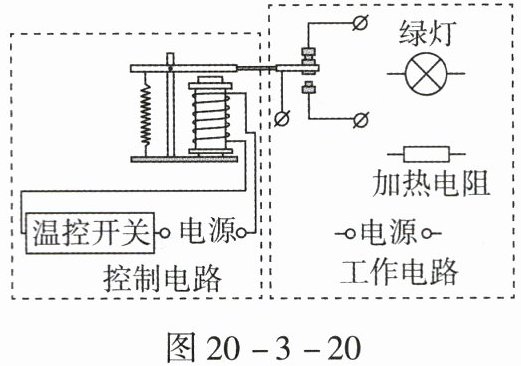

8. 某同学设计的冬季家庭温度自动控制器的工作原理图如图20 - 3 - 20所示。当室内温度低于25℃时温控开关闭合,绿灯不亮,加热电阻工作；温控开关断开,绿灯亮,表示温度已经达到25℃。请根据以上要求,用笔画线表示导线,将工作原理图补充完整。

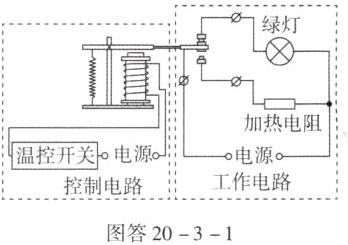

如图答20−3−1所示。　　　　

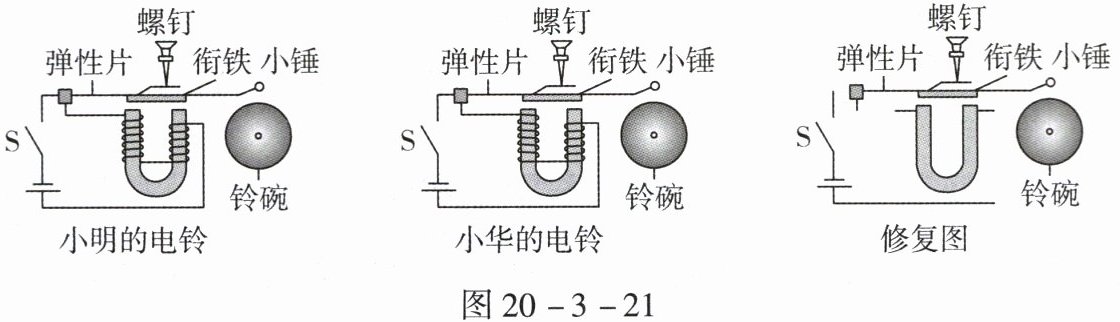

9. 小明和小华在综合实践活动中,选用相同的材料,各自制作了一个电铃,并把电铃连入电路,如图20 - 3 - 21所示,闭合开关后,发现小明的电铃只能敲响一次,不能连续响；而小华的电铃一次也不响。经检查,器材完好,电路各部分接触良好。请你仔细观察他们的制作图,回答下列问题：

(1)小明的电铃只能敲响一次的原因是______；
(2)小华的电铃一次也不响的原因是______。
(3)在修复图中,画出正确的电铃原理示意图,并将电路连接完整。

(1)闭合开关，电路一直是通路，电磁铁始终有磁性　
(2)电磁铁绕线错误，没有磁性　
(3)如图答20−3−2所示　　　　　　 　[解析]
(1)由题图可知，小明的电铃只能敲响一次的原因是闭合开关，电路一直为通路，电磁铁始终有磁性。
(2)由题图可知，小华的电铃一次也不响的原因是电磁铁绕线错误，没有磁性。
(3)电铃的工作原理:通电时，电磁铁有电流通过，产生了磁性，把衔铁吸过来，使小锤打击电铃发出声音，同时电路断开，电磁铁失去磁性，小锤又被弹回，电路闭合，不断重复，电铃便发出连续击打声了。
