8. (2024·凉山州)小灯泡上标有“6V 3W”的字样,则小灯泡正常发光时的电阻为______Ω;若将小灯泡接在电源电压为9V的电路中,要使小灯泡正常发光,需要串联一个阻值为______Ω的定值电阻。
答案
12 6
9. 一个标有“220V 1100W”的电热器,当通过它的电流为4A时,若不考虑电阻的变化,它的实际功率为()
A. 176W
B. 704W
C. 880W
D. 1100W
A. 176W
B. 704W
C. 880W
D. 1100W
答案
B

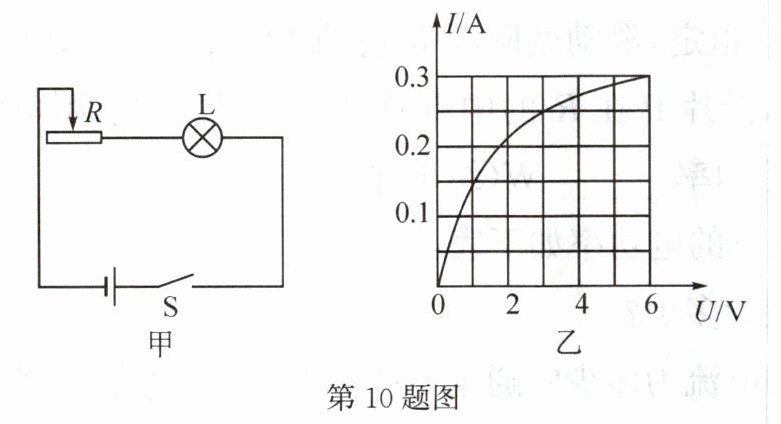

10. (多选)(2024·贵州)如图甲所示电路,电源电压恒为9V,灯泡L的额定电压为6V,通过L的电流I随其两端电压U变化的关系图像如图乙所示。闭合开关S,下列分析正确的是()
A. 无论如何移动滑片,L的电阻始终为20Ω
B. 滑片向左移动过程中,L的实际功率减小
C. 为保证电路安全,R接入的最小阻值为10Ω
D. L实际功率为0.75W时,R的阻值为24Ω
A. 无论如何移动滑片,L的电阻始终为20Ω
B. 滑片向左移动过程中,L的实际功率减小
C. 为保证电路安全,R接入的最小阻值为10Ω
D. L实际功率为0.75W时,R的阻值为24Ω
答案
BCD

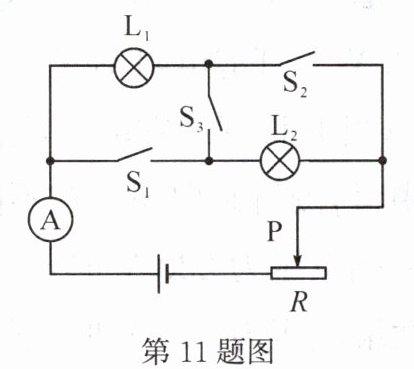

11. (武汉调考)如图所示,电源电压保持6V不变,灯泡$L_1$和$L_2$的规格分别为“2.4V 0.48W”和“3V 0.9W”。下列说法错误的是()
A. 只闭合$S_1,$若接入的灯泡正常发光,则滑动变阻器接入电路的阻值是10Ω
B. 只闭合$S_2,$若接入的灯泡正常发光,则滑动变阻器两端的电压是2.4V
C. 只闭合$S_3,$若保证其中一个灯泡长时间正常发光,则电流表示数是0.2A
D. 只闭合$S_3,$若保证其中一个灯泡长时间正常发光,则滑动变阻器和$L_2$消耗的总功率是0.72W
A. 只闭合$S_1,$若接入的灯泡正常发光,则滑动变阻器接入电路的阻值是10Ω
B. 只闭合$S_2,$若接入的灯泡正常发光,则滑动变阻器两端的电压是2.4V
C. 只闭合$S_3,$若保证其中一个灯泡长时间正常发光,则电流表示数是0.2A
D. 只闭合$S_3,$若保证其中一个灯泡长时间正常发光,则滑动变阻器和$L_2$消耗的总功率是0.72W
答案
B
12. (2024·广东)某消毒柜具有高温消毒和紫外线杀菌功能,其简化电路如图所示。发热电阻R= 110Ω,紫外灯L规格为“220V 50W”。闭合开关$S_1$和$S_2,$消毒柜正常工作,求：(1)通过R的电流;(2)R的电功率;(3)紫外线灯L工作100s消耗的电能。
答案
解：(1) $ I = \frac{U}{R} = \frac{220V}{110\Omega} = 2A $；
(2) $ P = UI = 220V \times 2A = 440W $；
(3) $ W = Pt = 50W \times 100s = 5000J $。
(2) $ P = UI = 220V \times 2A = 440W $；
(3) $ W = Pt = 50W \times 100s = 5000J $。
13. 额定电压为U、额定功率为40W的两盏电灯,串联后接在电压为U的电源上,忽略灯丝电阻变化,两灯总功率是()
A. 10W
B. 20W
C. 40W
D. 80W
A. 10W
B. 20W
C. 40W
D. 80W
答案
B
14. 某定值电阻两端的电压由1V增加至4V时,电流变化了0.5A,则该定值电阻的阻值为______Ω,该电阻的功率______(选填“增大”或“减小”)了______W。
答案
6 增大 2.5
