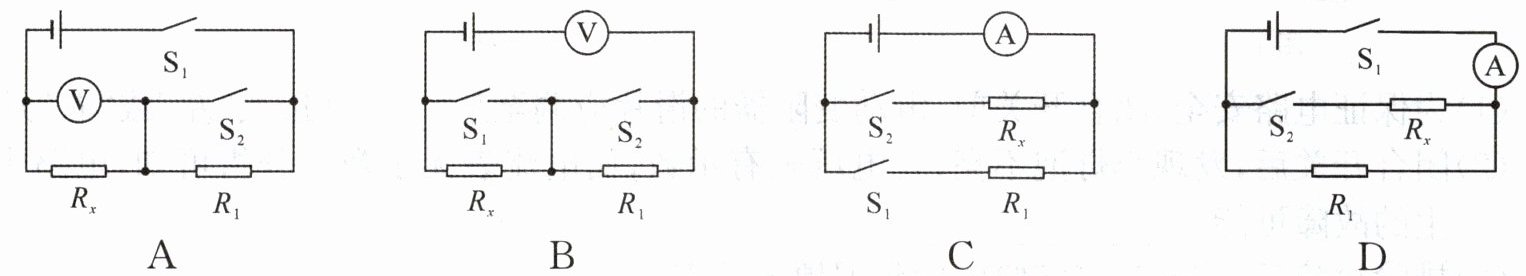

1. 在用伏安法测未知电阻$R_{x}$时,如果缺少电流表或电压表,可以通过增加一个定值电阻$R_{1}$和开关来解决,下面的四种方案中哪一个是错误的()

B

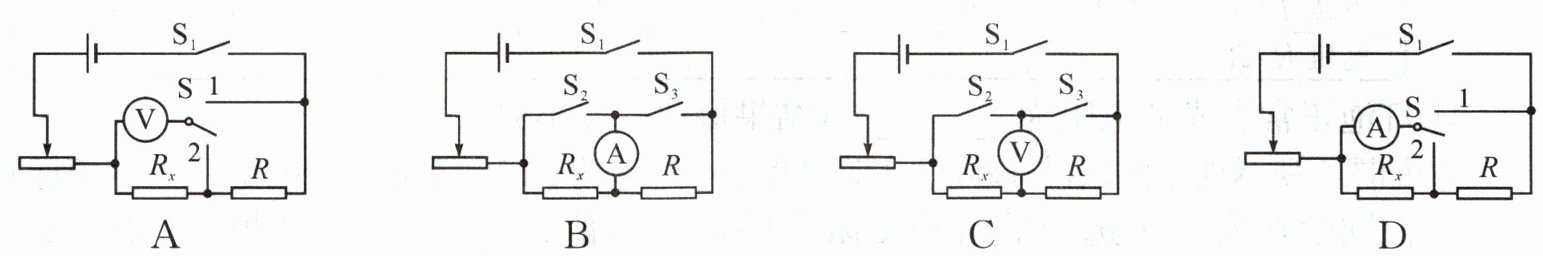

2. 下列电路图中电源电压$U$保持不变,定值电阻$R$的阻值已知。在不改变电路的情况下,能测出未知电阻$R_{x}$的阻值的电路图是()

A

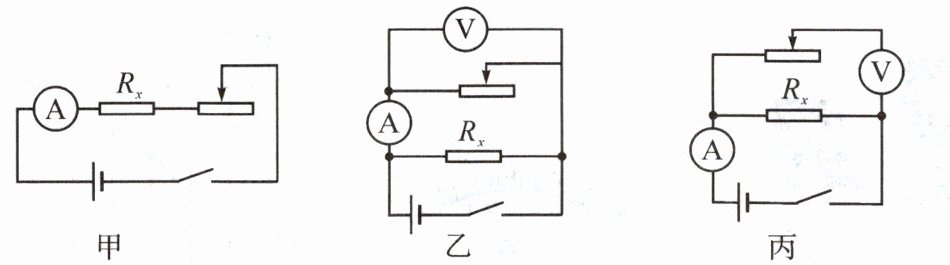

3. 如图,电源电压保持不变,滑动变阻器上均标有“$20Ω$ $2A$”字样,通过哪几个电路图可测出$R_{x}$的阻值()

A. 甲、丙
B. 乙、丙
C. 甲、乙
D. 甲、乙、丙

A

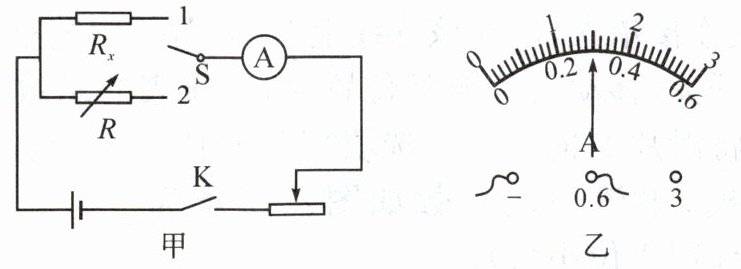

4. (呼和浩特中考)小安同学在学习电路的串、并联特点后,设计了如图甲所示的实验原理图测量某一定值电阻$R_{x}$的阻值。实验操作如下:

(1)为了保证电路安全,在闭合开关$K$前,滑动变阻器滑片应滑到最____(选填“左”或“右”)端;
(2)闭合开关$K$,将单刀双掷开关拨到$1$,调节滑动变阻器,使电流表指针指到某一值,如图乙,电流表读数为____$A$;
(3)保持(2)中滑动变阻器滑片位置不变,将单刀双掷开关拨到$2$,调节电阻箱$R$,当阻值为$10Ω$时,电流表示数与(2)中显示数值相同,则被测电阻$R_{x}$的阻值为____$Ω$。

(1)右　(2)0.3　(3)10

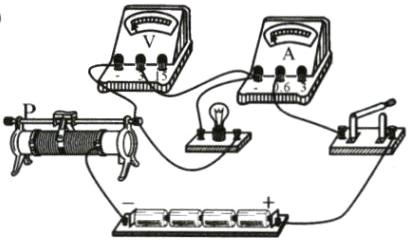

5. (2023·黄冈)如图甲是小明测量小灯泡电阻的电路,电源电压$U = 6V$,小灯泡$L额定电压为2.5V$。
(1)请用笔画线代替导线,将该电路补充完整,要求导线不交叉;
(2)实验测量数据如表,他选用的滑动变阻器规格是____(选填“$0\sim 20Ω$”或“$0\sim 50Ω$”);
(3)小明完成第$5$组数据测量后,要测量小灯泡正常发光时的电阻,滑动变阻器滑片应向____(选填“左”或“右”)滑动;
(4)在测量第$6$组数据时,发现电流表损坏,小明利用图乙电路测量出了小灯泡正常发光时的电阻,已知定值电阻$R_{0}阻值为5Ω$。实验步骤如下:
①闭合开关$S_{0}$,单刀双掷开关$S接1$,移动滑动变阻器滑片$P$,使电压表示数$U_{1}= $____$V$;
②保持滑片$P$的位置不变,将单刀双掷开关$S接2$,电压表示数如图丙所示,则小灯泡$L正常发光时电阻R_{L}= $____$Ω$(结果保留一位小数)。

(1)
　(2)0~50Ω　(3)右　(4)2.5　8.3
