7.下列关于电压的说法中正确的是 （
A.电压是使自由电荷发生定向移动形成电流的原因
B.电压只能使自由电子发生定向移动
C.家庭电路的电压为110V
D.在任何情况下，一节干电池的电压都是1.5V
A
）A.电压是使自由电荷发生定向移动形成电流的原因
B.电压只能使自由电子发生定向移动
C.家庭电路的电压为110V
D.在任何情况下，一节干电池的电压都是1.5V
答案
7.A
解析
【分析】
本题考查电压的基本概念与常见电压值，需逐一分析每个选项，结合电压的定义、自由电荷的类型、常见电压数值等知识点判断对错。
【解析】
逐一分析各选项：
1. 选项A：电压的作用是促使导体中的自由电荷发生定向移动，进而形成电流，该表述符合电压的定义，说法正确；
2. 选项B：电压能使所有自由电荷（包括金属中的自由电子、溶液中的正负离子等）定向移动，并非仅能使自由电子移动，故B错误；
3. 选项C：我国家庭电路的标准电压为220V，而非110V，故C错误；
4. 选项D：一节新干电池的电压通常为1.5V，但使用过的旧干电池电压会低于1.5V，并非“任何情况下”都是1.5V，故D错误。
综上，正确选项为A。
【答案】
A
【知识点】
电压的概念、常见电压值
【点评】
本题为初中物理基础概念题，侧重考查电压的核心定义与常见电压数值，需准确记忆相关知识点，避免概念混淆和数值记错。
【难度系数】
0.8
本题考查电压的基本概念与常见电压值，需逐一分析每个选项，结合电压的定义、自由电荷的类型、常见电压数值等知识点判断对错。
【解析】
逐一分析各选项：
1. 选项A：电压的作用是促使导体中的自由电荷发生定向移动，进而形成电流，该表述符合电压的定义，说法正确；
2. 选项B：电压能使所有自由电荷（包括金属中的自由电子、溶液中的正负离子等）定向移动，并非仅能使自由电子移动，故B错误；
3. 选项C：我国家庭电路的标准电压为220V，而非110V，故C错误；
4. 选项D：一节新干电池的电压通常为1.5V，但使用过的旧干电池电压会低于1.5V，并非“任何情况下”都是1.5V，故D错误。
综上，正确选项为A。
【答案】
A
【知识点】
电压的概念、常见电压值
【点评】
本题为初中物理基础概念题，侧重考查电压的核心定义与常见电压数值，需准确记忆相关知识点，避免概念混淆和数值记错。
【难度系数】
0.8
8. 如图所示电路中，a、b是电表，要使开关闭合时两灯均发光，则（
A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
C
）A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
答案
8.C
解析
【分析】要使开关闭合时两灯均发光，电路需为通路且不能短路。电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。需分析a、b作为不同电表时的电流路径，判断是否符合两灯发光的要求。
【解析】逐一分析各选项：
选项A：若a、b都是电流表，电表b相当于导线，会直接连通电源两极，造成电源短路，两灯均不发光，错误。
选项B：若a、b都是电压表，电压表内阻极大，电路中电流极小，两灯几乎不发光，错误。
选项C：若a是电流表（串联，使上方支路通路），b是电压表（相当于开路，不影响主电路），此时电流路径为：电源正极→左灯泡→a→右灯泡→开关S→电源负极，两灯串联，均发光，正确。
选项D：若a是电压表（相当于开路），b是电流表（相当于导线），会将两灯短路，造成电源短路，两灯不发光，错误。
【答案】C
【知识点】电流表使用、电压表使用、电路通路与短路
【点评】本题考查电流表和电压表的正确使用，需结合电路的通路、短路特点分析，是初中电路基础题，需掌握电表的作用及电路故障判断。
【难度系数】0.7
【解析】逐一分析各选项：
选项A：若a、b都是电流表，电表b相当于导线，会直接连通电源两极，造成电源短路，两灯均不发光，错误。
选项B：若a、b都是电压表，电压表内阻极大，电路中电流极小，两灯几乎不发光，错误。
选项C：若a是电流表（串联，使上方支路通路），b是电压表（相当于开路，不影响主电路），此时电流路径为：电源正极→左灯泡→a→右灯泡→开关S→电源负极，两灯串联，均发光，正确。
选项D：若a是电压表（相当于开路），b是电流表（相当于导线），会将两灯短路，造成电源短路，两灯不发光，错误。
【答案】C
【知识点】电流表使用、电压表使用、电路通路与短路
【点评】本题考查电流表和电压表的正确使用，需结合电路的通路、短路特点分析，是初中电路基础题，需掌握电表的作用及电路故障判断。
【难度系数】0.7

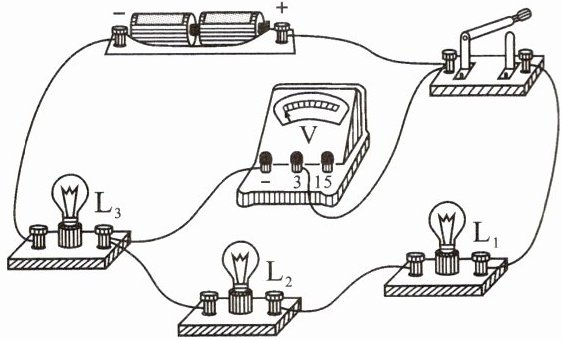

9. 在如图所示的电路中，开关闭合后电压表测量的是（
A.$L_1$ 两端的电压
B.$L_1$ 和 $L_2$ 两端的电压
C.电源两端电压
D.$L_3$ 和电源两端电压
B
）A.$L_1$ 两端的电压
B.$L_1$ 和 $L_2$ 两端的电压
C.电源两端电压
D.$L_3$ 和电源两端电压
答案
9.B
解析
【分析】要判断电压表测量的对象，需先确定电路的连接方式，再明确电压表的并联位置：首先梳理电流路径，确定用电器的连接关系；再看电压表的两个接线柱与电路中哪部分两端相连，电压表并联在某部分两端，测量的就是该部分的电压。
【解析】开关闭合后，电流从电源正极出发，依次经过开关、L₁、L₂、L₃，最终回到电源负极，因此L₁、L₂、L₃串联。观察电压表的接线：电压表的两个接线柱分别连接在L₁的左端（靠近开关侧）和L₃的右端（靠近L₂侧），即电压表并联在L₁和L₂的两端，所以电压表测量的是L₁和L₂两端的电压，对应选项B。
【答案】B
【知识点】串联电路、电压表的使用
【点评】本题是电路分析的基础题，核心考察电压表的使用规则，关键在于准确判断电压表的并联对象，难度适中，属于电路入门的典型题型。
【难度系数】0.5
【解析】开关闭合后，电流从电源正极出发，依次经过开关、L₁、L₂、L₃，最终回到电源负极，因此L₁、L₂、L₃串联。观察电压表的接线：电压表的两个接线柱分别连接在L₁的左端（靠近开关侧）和L₃的右端（靠近L₂侧），即电压表并联在L₁和L₂的两端，所以电压表测量的是L₁和L₂两端的电压，对应选项B。
【答案】B
【知识点】串联电路、电压表的使用
【点评】本题是电路分析的基础题，核心考察电压表的使用规则，关键在于准确判断电压表的并联对象，难度适中，属于电路入门的典型题型。
【难度系数】0.5
10. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（
A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏
C
）A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏
答案
10.C
解析
【分析】
要判断开关闭合后的现象，需掌握电流表和电压表的使用特性：电流表内阻极小，应串联在电路中；电压表内阻极大，应并联在被测电路两端。本题中电压表被错误串联入电路，结合欧姆定律分析电路电流和各元件的工作情况，逐一判断选项。
【解析】
当开关S闭合后，电压表串联在电路中，由于电压表内阻极大，电路总电阻近似等于电压表内阻。根据欧姆定律$I=\frac{U}{R}$，电路中的电流会极小，几乎为零：
A选项：电流表因电流极小，指针不会明显偏转，A错误；
B选项：小灯泡发光需要足够电流，电路中电流几乎为零，小灯泡不发光，B错误；
C选项：电压表串联时，其两端电压近似等于电源电压，因此电压表指针会明显偏转，C正确；
D选项：电路中电流极小，不会烧坏电池，D错误。
【答案】
C
【知识点】
电压表使用、电流表使用、电路分析
【点评】
本题考查电表的正确使用，核心是理解电压表内阻极大的特点，串联时电路电流几乎为零，电压表分得电源电压，是基础易错题，需牢记电表的连接规则。
【难度系数】
0.3
要判断开关闭合后的现象，需掌握电流表和电压表的使用特性：电流表内阻极小，应串联在电路中；电压表内阻极大，应并联在被测电路两端。本题中电压表被错误串联入电路，结合欧姆定律分析电路电流和各元件的工作情况，逐一判断选项。
【解析】
当开关S闭合后，电压表串联在电路中，由于电压表内阻极大，电路总电阻近似等于电压表内阻。根据欧姆定律$I=\frac{U}{R}$，电路中的电流会极小，几乎为零：
A选项：电流表因电流极小，指针不会明显偏转，A错误；
B选项：小灯泡发光需要足够电流，电路中电流几乎为零，小灯泡不发光，B错误；
C选项：电压表串联时，其两端电压近似等于电源电压，因此电压表指针会明显偏转，C正确；
D选项：电路中电流极小，不会烧坏电池，D错误。
【答案】
C
【知识点】
电压表使用、电流表使用、电路分析
【点评】
本题考查电表的正确使用，核心是理解电压表内阻极大的特点，串联时电路电流几乎为零，电压表分得电源电压，是基础易错题，需牢记电表的连接规则。
【难度系数】
0.3

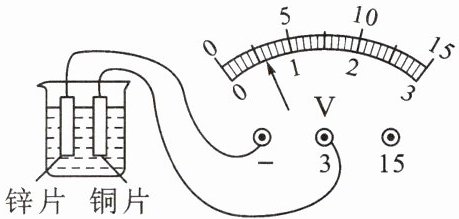

11.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转情况可知：锌片是盐水电池的
负
（选填“正”或“负”）极，电池的电压是0.6
V。答案
11.负 0.6
解析
【分析】首先回忆电压表的使用规则：电压表需并联在电路中，电流从正接线柱流入、负接线柱流出时指针正向偏转，且量程不同分度值不同。观察题图，电压表的“-”接线柱连接锌片，“3”接线柱连接铜片，指针正向偏转，说明电流从铜片流入电压表正接线柱，因此锌片是电池的负极；再看电压表量程，接线柱接的是“3”，对应0~3V量程，该量程分度值为0.1V，据此读取指针对应的电压值。
【解析】1. 判断电极：根据电压表的工作原理，电流从正接线柱流入时指针正向偏转。题图中电压表“-”接线柱接锌片，指针正向偏转，说明锌片是盐水电池的负极。2. 读取电压：电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度处，因此电池电压为0.6V。
【答案】负；0.6
【知识点】电压表的使用；电压的测量
【点评】本题结合盐水电池考查电压表的基本使用，需掌握电压表的接线规则和量程读数方法，属于基础应用类题目。
【难度系数】0.6
【解析】1. 判断电极：根据电压表的工作原理，电流从正接线柱流入时指针正向偏转。题图中电压表“-”接线柱接锌片，指针正向偏转，说明锌片是盐水电池的负极。2. 读取电压：电压表选用0~3V量程，分度值为0.1V，指针指向0.6V刻度处，因此电池电压为0.6V。
【答案】负；0.6
【知识点】电压表的使用；电压的测量
【点评】本题结合盐水电池考查电压表的基本使用，需掌握电压表的接线规则和量程读数方法，属于基础应用类题目。
【难度系数】0.6

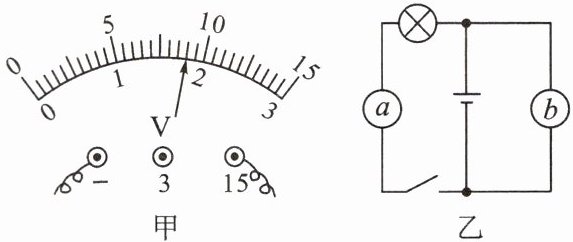

12.某电表指针指到如图甲所示位置时，示数是
9V
；若把这个表接在图乙所示电路中使用，应接在b
（选填“a”或“b”）处。答案
12.9V b
解析
【分析】首先观察图甲的电表，确定其为电压表，接线柱连接“-”和“15”，因此量程为0~15V，该量程下分度值为0.5V，结合指针位置计算示数；再分析图乙电路，电流表需串联在电路中，电压表需并联在电路中，据此判断该电压表的接入位置。
【解析】1. 电表读数：图甲中电表是电压表，选用0~15V量程，该量程下每大格代表5V，每大格分为10小格，分度值为0.5V；指针指向9V位置，示数为18×0.5V=9V。2. 电表接入：图乙中，a处与灯泡串联，适合接电流表；b处并联在电源两端，适合接电压表，因此该电压表应接在b处。
【答案】9V；b
【知识点】电压表读数、电流表使用、电压表使用
【点评】本题考查电压表的读数方法及电流表、电压表的使用规则，属于基础题型，需掌握电表的量程、分度值判断和正确连接方式。
【难度系数】0.7
【解析】1. 电表读数：图甲中电表是电压表，选用0~15V量程，该量程下每大格代表5V，每大格分为10小格，分度值为0.5V；指针指向9V位置，示数为18×0.5V=9V。2. 电表接入：图乙中，a处与灯泡串联，适合接电流表；b处并联在电源两端，适合接电压表，因此该电压表应接在b处。
【答案】9V；b
【知识点】电压表读数、电流表使用、电压表使用
【点评】本题考查电压表的读数方法及电流表、电压表的使用规则，属于基础题型，需掌握电表的量程、分度值判断和正确连接方式。
【难度系数】0.7
13.（易错题）如图所示电路，闭合开关S，先用电压表测出$L_1$两端的电压。再测$L_2$两端电压时，只将电压表接A点的一端改接在C处，这种接法
不正确
（选填“正确”或“不正确”），理由是电压表的正、负接线柱接反了
。答案
13.不正确 电压表的正、负接线柱接反了
解析
【分析】
要判断该接法是否正确，需依据电压表的使用规则分析：电压表需并联在被测电路两端，且电流必须从正接线柱流入、负接线柱流出。先明确电路电位：电源正极在C侧，电流从正极流出，经L2到B点，再经L1到A点，最后经开关S回到电源负极。测L1两端电压时，电压表正接线柱接B（高电位端），负接线柱接A（低电位端）；若改测L2两端电压，L2的高电位端是C，低电位端是B，将电压表接A的一端改接C后，会导致电压表正负接线柱接反，违反使用规则。
【解析】
根据电压表的使用要求，电流需从正接线柱流入、负接线柱流出。原电路中，电流路径为：电源正极→C→L2→B→L1→A→开关S→电源负极。测L1电压时，电压表正接线柱接B，负接线柱接A；改测L2电压时，L2的高电位端是C，若把电压表接A的一端改接C，此时电压表负接线柱接高电位的C，正接线柱接低电位的B，正负接线柱接反，因此接法不正确。
【答案】
不正确；电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，易错点在于判断接线柱的正负是否匹配电路电位，需结合电流流向分析各点电位高低，避免因接线错误损坏电压表。
【难度系数】
0.5
要判断该接法是否正确，需依据电压表的使用规则分析：电压表需并联在被测电路两端，且电流必须从正接线柱流入、负接线柱流出。先明确电路电位：电源正极在C侧，电流从正极流出，经L2到B点，再经L1到A点，最后经开关S回到电源负极。测L1两端电压时，电压表正接线柱接B（高电位端），负接线柱接A（低电位端）；若改测L2两端电压，L2的高电位端是C，低电位端是B，将电压表接A的一端改接C后，会导致电压表正负接线柱接反，违反使用规则。
【解析】
根据电压表的使用要求，电流需从正接线柱流入、负接线柱流出。原电路中，电流路径为：电源正极→C→L2→B→L1→A→开关S→电源负极。测L1电压时，电压表正接线柱接B，负接线柱接A；改测L2电压时，L2的高电位端是C，若把电压表接A的一端改接C，此时电压表负接线柱接高电位的C，正接线柱接低电位的B，正负接线柱接反，因此接法不正确。
【答案】
不正确；电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，易错点在于判断接线柱的正负是否匹配电路电位，需结合电流流向分析各点电位高低，避免因接线错误损坏电压表。
【难度系数】
0.5

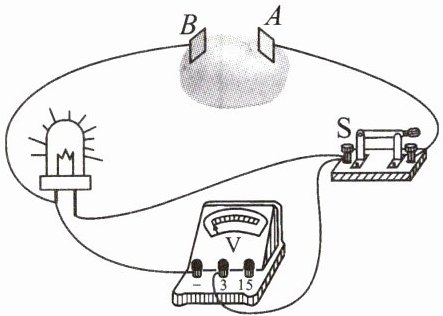

14.[科学探究]如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（
A.金属片B是电源的正极
B.电流从“电池”的A金属片流出
C.若发光二极管断路，则电压表没有示数
D.若断开开关，A、B两金属片间没有电压
B
）A.金属片B是电源的正极
B.电流从“电池”的A金属片流出
C.若发光二极管断路，则电压表没有示数
D.若断开开关，A、B两金属片间没有电压
答案
14.B
解析
【分析】
要解答本题，需结合电压表的使用规则、电源正负极判断、电流方向以及电源电压的特点逐一分析选项：
1. 首先根据电压表的接线判断土豆电池的正负极：电压表使用时，电流必须从正接线柱流入、负接线柱流出，图中电压表的正接线柱（接“3”）连接金属片A一侧，负接线柱连接金属片B一侧，因此金属片A是电源正极，金属片B是负极。
2. 再分析各选项：
A选项：金属片B是电源负极，不是正极，错误；
B选项：电源外部电流从正极流出，因此电流从A金属片流出，正确；
C选项：若发光二极管断路，电压表会串联在电路中，此时电压表相当于测电源电压，仍有示数，错误；
D选项：电源是提供电压的装置，断开开关后，土豆电池（A、B金属片）间仍存在电压，错误。
【解析】
根据电压表“电流正进负出”的使用规则，可知金属片A为土豆电池的正极，金属片B为负极：
选项A：金属片B是电源负极，A错误；
选项B：电源外部电流从正极流出，因此电流从A金属片流出，B正确；
选项C：若发光二极管断路，电压表串联在电路中，测电源电压，有示数，C错误；
选项D：电源本身存在电压，断开开关后，A、B两金属片间仍有电压，D错误。
【答案】
B
【知识点】
电源正负极判断、电流方向、电压表使用
【点评】
本题结合“土豆电池”考查电路基础知识点，需掌握电压表的使用规则和电源的特点，属于常规电路分析题，难度适中。
【难度系数】
0.5
要解答本题，需结合电压表的使用规则、电源正负极判断、电流方向以及电源电压的特点逐一分析选项：
1. 首先根据电压表的接线判断土豆电池的正负极：电压表使用时，电流必须从正接线柱流入、负接线柱流出，图中电压表的正接线柱（接“3”）连接金属片A一侧，负接线柱连接金属片B一侧，因此金属片A是电源正极，金属片B是负极。
2. 再分析各选项：
A选项：金属片B是电源负极，不是正极，错误；
B选项：电源外部电流从正极流出，因此电流从A金属片流出，正确；
C选项：若发光二极管断路，电压表会串联在电路中，此时电压表相当于测电源电压，仍有示数，错误；
D选项：电源是提供电压的装置，断开开关后，土豆电池（A、B金属片）间仍存在电压，错误。
【解析】
根据电压表“电流正进负出”的使用规则，可知金属片A为土豆电池的正极，金属片B为负极：
选项A：金属片B是电源负极，A错误；
选项B：电源外部电流从正极流出，因此电流从A金属片流出，B正确；
选项C：若发光二极管断路，电压表串联在电路中，测电源电压，有示数，C错误；
选项D：电源本身存在电压，断开开关后，A、B两金属片间仍有电压，D错误。
【答案】
B
【知识点】
电源正负极判断、电流方向、电压表使用
【点评】
本题结合“土豆电池”考查电路基础知识点，需掌握电压表的使用规则和电源的特点，属于常规电路分析题，难度适中。
【难度系数】
0.5
