8. (2023,天津)如图19-2-6所示电路,开关闭合后,灯不发光。用测电笔接触a、b、c三处,氖管都发光;接触d处,氖管不发光,则故障可能是()。


A.灯丝断了
B.灯短路了
C.开关处断路
D.c、d间断路

8.D
【解析】灯丝断了,则c、d处不能与相线连接,用测电笔接触c、d处,氖管均不发光,选项A不符合题意;灯短路了,则a、b、c、d处都与相线连接,用测电笔接触a、b、c、d处,氖管都发光,选项B不符合题意;开关处断路,则用测电笔接触b、c、d处,氖管都不发光,选项C不符合题意;c、d间断路,则a、b、c处都与相线连接,用测电笔接触a、b、c处,氖管都发光,d处不能与相线连接,用测电笔接触d处,氖管不发光,选项D符合题意。

【分析】
要解决家庭电路故障问题，需明确测电笔的工作原理：测电笔氖管发光时，说明接触的是相线（火线）；氖管不发光时，说明接触的是中性线（零线）或与火线断开连接。解题时，根据a、b、c、d四处测电笔的发光情况，逐一分析各点与火线的连通状态，进而判断故障位置。
【解析】
1. 测电笔接触a处发光，说明a点在相线上，正常；
2. 接触b处发光，说明开关与a（相线）连通，开关未断路，排除选项C；
3. 接触c处发光，说明b与c（灯丝）连通，灯丝未断，排除选项A；
4. 接触d处不发光，说明d点未与相线连通。结合c处发光，可知c通过灯丝、开关与相线连通，而c、d间断开，导致d无法连通相线，符合故障现象；
5. 若灯短路（选项B），则d点会通过短路的灯与相线连通，d处氖管应发光，与题意不符，排除B。
综上，故障为c、d间断路。
【答案】
D
【知识点】
家庭电路故障、测电笔的使用
【点评】
本题结合测电笔的使用考查家庭电路故障分析，核心是利用测电笔判断电路是否与火线连通，需掌握电路通路、断路的特点，是家庭电路部分的典型题型。
【难度系数】
0.5

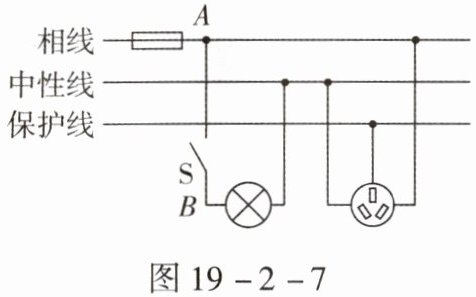

9. 图19-2-7所示的是某家庭电路的一部分，下列说法正确的是()。


A.电冰箱接入三孔插座后其外壳与中性线相连
B.断开开关S时，用测电笔接触A点氖管发光，接触B点氖管不会发光
C.闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D.保险丝烧断后可用铜丝代替

9.B
【解析】电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳漏电而使人发生触电事故,选项A错误;断开开关S时,A点在相线上,用测电笔接触A点氖管发光,由于开关断开,B点与相线断开,接触B点时氖管不会发光,选项B正确;若闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯断路,若电灯短路,会造成干路中的电流过大,保险丝会熔断,选项C错误;当电路电流过大时,保险丝容易熔断而保护电路,如果用铜丝代替保险丝后,由于铜丝的熔点较高,铜丝不会熔断,就起不到保护作用了,选项D错误。

【分析】本题考查家庭电路的相关知识，需结合相线、中性线、保护线的作用，测电笔的使用规则，保险丝的功能，三孔插座的接法逐一分析选项。核心思路是明确家庭电路各部分的安全要求，区分电路故障（断路、短路）的表现，以及测电笔的工作原理。
【解析】
选项A：电冰箱接入三孔插座后，其金属外壳应与保护线（地线）相连，而非中性线，这样可避免外壳漏电时发生触电事故，故A错误；
选项B：断开开关S时，A点在相线上，测电笔接触A点时氖管发光；开关断开后，B点与相线断开，接触B点时氖管不会发光，故B正确；
选项C：若电灯短路，会导致电路电流过大，保险丝会熔断；题目中保险丝未烧断，说明不是电灯短路，可能是电灯断路，故C错误；
选项D：保险丝需用熔点低的材料，电流过大时自动熔断保护电路；铜丝熔点高，电流过大时不易熔断，不能代替保险丝，故D错误。
【答案】B
【知识点】家庭电路连接、测电笔使用、保险丝作用
【点评】本题围绕家庭电路的安全与基本连接展开，考查核心基础知识点，需准确掌握各元件的作用及电路故障判断，属于常规基础题。
【难度系数】0.6

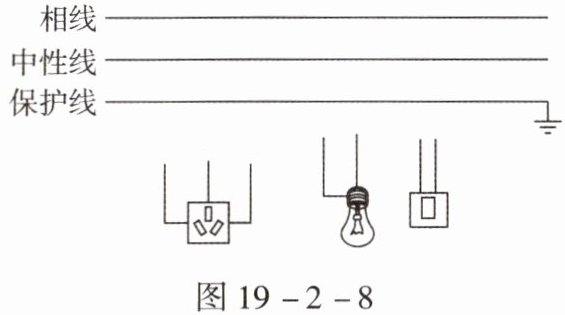

10. 在图19-2-8中完成电路的连接，使其满足家庭电路中安全用电的要求，其中按钮式开关控制电灯。

10. 如图答19-2-1所示。
【解析】在家庭电路中,三孔插座左边插孔接中性线,右边插孔接相线,中间插孔接保护线;开关控制电灯,用导线将灯泡和开关串联,为了用电安全,开关的一端应该接相线,灯泡的一端应该接中性线。

【分析】要完成家庭电路的安全连接，需掌握两个关键规则：①三孔插座接线遵循“左零右火上接地”，即左孔接中性线、右孔接相线、上孔接保护线；②开关控制灯泡时，开关必须接在相线上，断开开关后灯泡不带电，灯泡顶端金属点接开关，螺旋套接中性线，保障用电安全。解题时分别对三孔插座、灯泡与开关按规则接线即可。
【解析】1. 三孔插座连接：将三孔插座的左插孔与中性线相连，右插孔与相线相连，上插孔与保护线相连；2. 灯泡与开关连接：开关的一端接相线，开关另一端接灯泡的顶端金属点，灯泡的螺旋套接中性线，实现开关控制灯泡且符合安全要求。
【答案】如图答19-2-1所示（三孔插座左接中性线、右接相线、上接保护线；开关接相线后连灯泡顶端，灯泡螺旋接中性线）
【知识点】家庭电路连接、安全用电
【点评】本题考查家庭电路的安全接线，是生活用电的基础考点，需牢记三孔插座和带开关灯泡的正确接法，体现物理知识的实用价值。
【难度系数】0.6

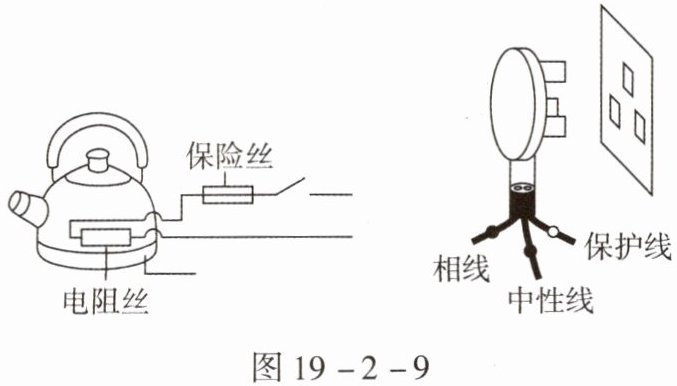

11. 图19-2-9是电热水壶工作的示意图，请用笔画线表示导线，将电热水壶的三条接线按照安全用电的要求对应连接好。

11. 如图答19-2-2所示。

【分析】
要正确连接电热水壶的接线，需遵循家庭电路安全用电的核心规则：①有金属外壳的用电器，金属外壳必须与保护线（地线）相连，避免漏电时发生触电事故；②保险丝应串联在相线（火线）上，保险丝熔断时可切断火线，保障安全；③用电器的电阻丝需一端接经保险丝后的相线，另一端接中性线（零线），形成完整工作回路。
【解析】
1. 连接金属外壳接线：将电热水壶金属外壳对应的接线，与三脚插头的保护线相连，实现外壳接地；
2. 连接电阻丝与相线：电阻丝的一端先串联保险丝，再将保险丝的另一端连接到三脚插头的相线，确保保险丝接在火线上；
3. 连接电阻丝与中性线：电阻丝的另一端直接连接到三脚插头的中性线，形成完整工作电路。
【答案】
如图答19-2-2所示。

【知识点】
安全用电、家庭电路连接、保险丝作用
【点评】
本题考查家庭电路中用电器的安全接线，是安全用电知识的实际应用，核心是牢记金属外壳接地、保险丝接火线的原则，属于基础题型。
【难度系数】
0.6
