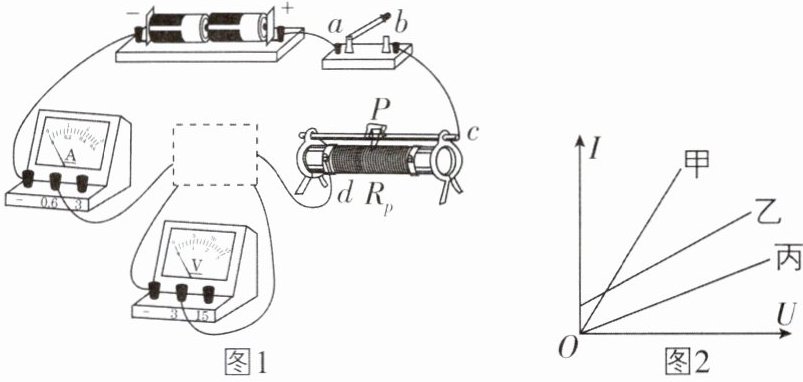

1[2025广东深圳中考]小虞同学利用如图1所示装置探究“电流与电压的关系”。

(1)在如图1所示的虚线框内,小虞同学应填入（填“定值电阻”或“灯泡”）。
(2)在开关闭合前,俊俊同学指出应将滑动变阻器的滑片P移到最（填“左”或“右”）端。
(3)在闭合开关后,志诚同学发现电流表指针无偏转,电压表指针有较大偏转,若电路中只有一处故障,则可能是。

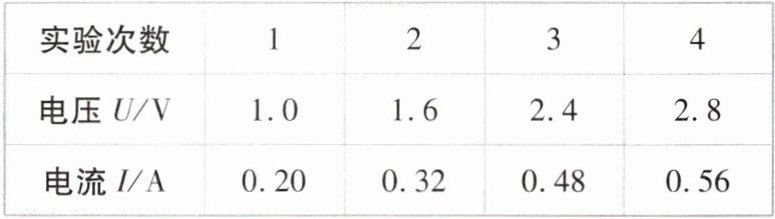

实验次数 1 2 3 4
电压 U/V 1.0 1.6 2.4 2.8
电流 I/A 0.20 0.32 0.48 0.56
(4)由上面表格数据可知,电压与电流的比值,小虞由此得出结论:在电阻一定时,通过导体的电流与导体两端的电压成正比。
(5)分析如图2坐标图,小虞同学发现乙组数据不过坐标原点,其原因是。

(1)定值电阻 (2)右 (3)定值电阻开路
(4)不变 (5)实验前电流表没有调零
【解析】(1)探究电流与电压的关系时,应控制电阻不变,灯泡电阻受温度影响会发生改变,所以电路中需要接入定值电阻。(2)为保护电路,闭合开关前应将滑动变阻器的滑片移到阻值最大处。由图1可知,滑片在最右端时,滑动变阻器接入电路的电阻丝最长,接入电路的阻值最大。(3)电流表无示数,说明电路中有开路故障;电压表指针有较大偏转,说明电压表与电源连通,所以故障可能是与电压表并联的定值电阻开路。(4)根据表格数据计算电压与电流的比值可知$\frac{1.0\ \mathrm{V}}{0.20\ \mathrm{A}}=$$\frac{1.6\ \mathrm{V}}{0.32\ \mathrm{A}}=\frac{2.4\ \mathrm{V}}{0.48\ \mathrm{A}}=\frac{2.8\ \mathrm{V}}{0.56\ \mathrm{A}}$,可知电压与电流的比值不变。(5)在图2的坐标图中,乙组数据对应的$I-U$图像不过坐标原点,而甲和丙对应的$I-U$图像过坐标原点,也就是在乙组数据中定值电阻两端的电压为零时,电流表的示数不为零,所以导致乙组数据不过坐标原点的原因是实验前电流表没有调零。

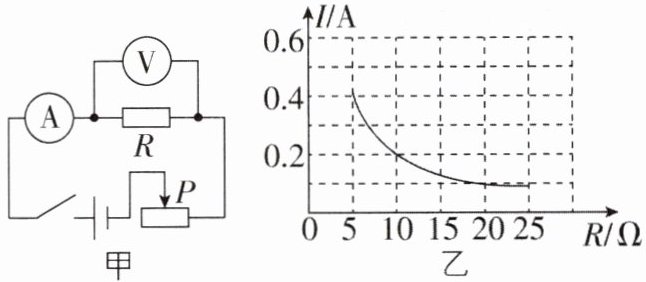

2[中]在“探究电流与电阻关系”的实验中，小明准备了以下器材：电源(电压恒为3 V)，电流表、电压表各一个，开关一个，五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)，两个滑动变阻器(规格分别为“10 Ω 1 A”的$R_1$和“15 Ω 1 A”的$R_2$)，导线若干，设计的电路图如图甲所示。

(1)连接电路时，开关应，连接好电路后，他检查电路时发现电压表和电流表位置互换了，若此时闭合开关，则电流表(填“会”或“不会”)被烧坏。
(2)正确连接电路后，多次改变定值电阻R的阻值，调节滑动变阻器的滑片P，使电压表示数保持2 V不变，记下电流表的示数，画出如图乙所示的电流I随电阻R变化的图像，由图像可以得出结论：导体两端电压一定时，通过导体的电流与导体的电阻成(填“正比”或“反比”)。
(3)上述实验所选用的滑动变阻器是(填“$R_1$”或“$R_2$”)。
刷易错 小心有坑~

(1)断开 不会 (2)反比 (3)$R_2$
【解析】(1)为了保护电路,连接电路时,开关要断开,检查电路无误后再闭合开关。由图甲可知,若电压表和电流表位置互换,定值电阻R被短路,电压表和电流表串联在电路中,电压表的电阻很大,闭合开关后,电路中的电流很小,电流表不会被烧坏。(2)由图像可知,通过定值电阻的电流与电阻的乘积为一定值,故可得出结论:导体两端电压一定时,通过导体的电流与导体的电阻成反比。
(3)定值电阻两端的电压始终保持$U_\mathrm{V}=2\ \mathrm{V}$,根据串联电路的电压规律可知,变阻器分得的电压$U_\mathrm{滑}=U-U_\mathrm{V}=3\ \mathrm{V}-2\ \mathrm{V}=1\ \mathrm{V}$,变阻器分得的电压为电压表示数的$\frac{1}{2}$,当接入25 Ω的定值电阻时,变阻器连入电路中的电阻为$R_\mathrm{滑}=\frac{1}{2}×25\ \Omega=12.5\ \Omega$,故应该选取最大阻值至少为12.5 Ω的滑动变阻器,上述实验所选用的滑动变阻器是$R_2$。

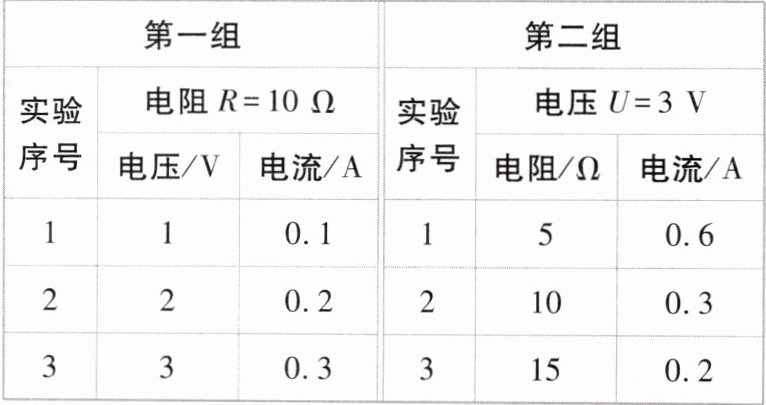

3 在“探究电流跟电压、电阻之间的关系”的实验中，小明分别测得了如下两组数据：

分析第一组数据，可得到的结论是；
分析第二组数据，可得到的结论是。

当导体的电阻一定时,通过导体的电流与导体两端的电压成正比 当导体两端的电压一定时,通过导体的电流与导体的电阻成反比
【解析】从第一组数据可以看出,当导体的电阻一定时,通过导体的电流与导体两端的电压成正比;从第二组数据可以看出,当导体两端的电压一定时,通过导体的电流与导体的电阻成反比。
