1 如图所示为滑动变阻器接入电路的两种情况，当滑片P向右移动时，变阻器接入电路部分的电阻的变化是
（
A.甲减小，乙增大
B.甲增大，乙减小
C.甲增大，乙增大
D.甲减小，乙减小
（
D
）A.甲减小，乙增大
B.甲增大，乙减小
C.甲增大，乙增大
D.甲减小，乙减小
答案
1 D
题图甲的接法是把滑片左侧的电阻短路了,有效的是右侧部分;题图乙的接法是利用滑片P与右侧之间的电阻。故两种接法一样,当滑片P向右移动时,连入电路的电阻丝长度减小,故电阻减小,故D正确,ABC错误。
题图甲的接法是把滑片左侧的电阻短路了,有效的是右侧部分;题图乙的接法是利用滑片P与右侧之间的电阻。故两种接法一样,当滑片P向右移动时,连入电路的电阻丝长度减小,故电阻减小,故D正确,ABC错误。
解析
【分析】
要判断滑动变阻器接入电路的电阻变化，需明确滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，关键是确定甲、乙两图中接入电路的电阻丝部分。甲图的接线使滑片左侧电阻丝被短路，接入的是滑片到右端的电阻丝；乙图接入的也是滑片到右端的电阻丝。当滑片P向右移动时，分析两图中接入电阻丝的长度变化，即可得出电阻变化情况。
【解析】
1. 分析甲图：甲图中，滑动变阻器左端节点与滑片P用导线连接，滑片左侧的电阻丝被短路，接入电路的电阻丝为滑片P到右端的部分。当滑片P向右移动时，滑片P到右端的电阻丝长度变短，因此甲的接入电阻减小。
2. 分析乙图：乙图中，滑动变阻器接入电路的电阻丝为滑片P到右端的部分。当滑片P向右移动时，滑片P到右端的电阻丝长度变短，因此乙的接入电阻也减小。
综上，滑片P向右移动时，甲、乙的变阻器接入电阻均减小，对应选项D。
【答案】
D
【知识点】
滑动变阻器工作原理、电阻影响因素
【点评】
本题考查滑动变阻器接入电阻的判断，核心是明确滑动变阻器的接线方式，确定接入的电阻丝段，再结合滑片移动方向分析长度变化，属于基础题型，需准确区分不同接线的接入部分。
【难度系数】
0.4
要判断滑动变阻器接入电路的电阻变化，需明确滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，关键是确定甲、乙两图中接入电路的电阻丝部分。甲图的接线使滑片左侧电阻丝被短路，接入的是滑片到右端的电阻丝；乙图接入的也是滑片到右端的电阻丝。当滑片P向右移动时，分析两图中接入电阻丝的长度变化，即可得出电阻变化情况。
【解析】
1. 分析甲图：甲图中，滑动变阻器左端节点与滑片P用导线连接，滑片左侧的电阻丝被短路，接入电路的电阻丝为滑片P到右端的部分。当滑片P向右移动时，滑片P到右端的电阻丝长度变短，因此甲的接入电阻减小。
2. 分析乙图：乙图中，滑动变阻器接入电路的电阻丝为滑片P到右端的部分。当滑片P向右移动时，滑片P到右端的电阻丝长度变短，因此乙的接入电阻也减小。
综上，滑片P向右移动时，甲、乙的变阻器接入电阻均减小，对应选项D。
【答案】
D
【知识点】
滑动变阻器工作原理、电阻影响因素
【点评】
本题考查滑动变阻器接入电阻的判断，核心是明确滑动变阻器的接线方式，确定接入的电阻丝段，再结合滑片移动方向分析长度变化，属于基础题型，需准确区分不同接线的接入部分。
【难度系数】
0.4

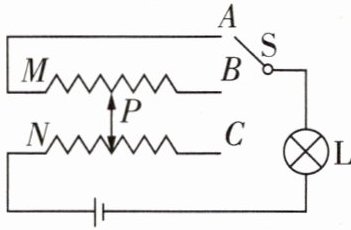

2 如图所示，BM、CN为两根相同的电阻丝，下列说法不正确的是（
A.S和A接触，P向右移动灯泡变暗
B.S和B接触，P向右移动灯泡亮度不变
C.S和C接触，P向左移动灯泡变亮
D.S和C接触，P无论怎样移动灯泡亮度都不变
C
）A.S和A接触，P向右移动灯泡变暗
B.S和B接触，P向右移动灯泡亮度不变
C.S和C接触，P向左移动灯泡变亮
D.S和C接触，P无论怎样移动灯泡亮度都不变
答案
2 C
S和A接触,MPN电阻丝接入电路,P向右移动,MPN的长度增大,则电路中的电阻变大,电路中的电流将变小,即灯泡变暗,A正确;S和B接触,BPN电阻丝接入电路,P向右移动时,BPN的长度不变,即电路中的电阻不变,电路中的电流不变,即灯泡亮度不变,B正确;S和C接触,CN电阻丝接入电路,P无论怎样移动,CN的长度均不变,即电路中的电阻不变,电路中的电流不变,即灯泡亮度不变,C错误,D正确。
S和A接触,MPN电阻丝接入电路,P向右移动,MPN的长度增大,则电路中的电阻变大,电路中的电流将变小,即灯泡变暗,A正确;S和B接触,BPN电阻丝接入电路,P向右移动时,BPN的长度不变,即电路中的电阻不变,电路中的电流不变,即灯泡亮度不变,B正确;S和C接触,CN电阻丝接入电路,P无论怎样移动,CN的长度均不变,即电路中的电阻不变,电路中的电流不变,即灯泡亮度不变,C错误,D正确。
解析
【分析】
要解决此题，需先明确开关S接不同触点时，接入电路的电阻丝是哪一段；再根据滑片P移动时，接入电阻丝的长度变化判断电路总电阻的变化；最后结合欧姆定律分析电路电流的变化，从而判断灯泡亮度的变化，进而找出错误选项。
【解析】
对各选项逐一分析：
选项A：当S和A接触时，MPN段电阻丝接入电路。滑片P向右移动，MPN段电阻丝的长度增大，电路总电阻变大。电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路电流变小，灯泡的实际功率变小，因此灯泡变暗，A说法正确。
选项B：当S和B接触时，BPN段电阻丝接入电路。滑片P向右移动时，BPN段电阻丝的长度不变，电路总电阻不变，电流不变，灯泡实际功率不变，因此亮度不变，B说法正确。
选项C：当S和C接触时，CN段电阻丝接入电路。无论滑片P向左还是向右移动，CN段电阻丝的长度都固定不变，电路总电阻不变，电流不变，灯泡实际功率不变，亮度不会变亮，C说法错误。
选项D：由选项C的分析可知，S和C接触时，CN段电阻长度不变，电阻不变，电流不变，灯泡亮度始终不变，D说法正确。
综上，不正确的选项是C。
【答案】
C
【知识点】
滑动变阻器的工作原理、欧姆定律、电路动态分析
【点评】
本题结合两根相同的电阻丝考查电路动态分析，关键是准确判断开关接不同触点时接入电路的电阻丝段，再结合电阻的影响因素和欧姆定律分析电流变化，易错点是混淆接入的电阻丝段，需仔细梳理电流路径。
【难度系数】
0.5
要解决此题，需先明确开关S接不同触点时，接入电路的电阻丝是哪一段；再根据滑片P移动时，接入电阻丝的长度变化判断电路总电阻的变化；最后结合欧姆定律分析电路电流的变化，从而判断灯泡亮度的变化，进而找出错误选项。
【解析】
对各选项逐一分析：
选项A：当S和A接触时，MPN段电阻丝接入电路。滑片P向右移动，MPN段电阻丝的长度增大，电路总电阻变大。电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路电流变小，灯泡的实际功率变小，因此灯泡变暗，A说法正确。
选项B：当S和B接触时，BPN段电阻丝接入电路。滑片P向右移动时，BPN段电阻丝的长度不变，电路总电阻不变，电流不变，灯泡实际功率不变，因此亮度不变，B说法正确。
选项C：当S和C接触时，CN段电阻丝接入电路。无论滑片P向左还是向右移动，CN段电阻丝的长度都固定不变，电路总电阻不变，电流不变，灯泡实际功率不变，亮度不会变亮，C说法错误。
选项D：由选项C的分析可知，S和C接触时，CN段电阻长度不变，电阻不变，电流不变，灯泡亮度始终不变，D说法正确。
综上，不正确的选项是C。
【答案】
C
【知识点】
滑动变阻器的工作原理、欧姆定律、电路动态分析
【点评】
本题结合两根相同的电阻丝考查电路动态分析，关键是准确判断开关接不同触点时接入电路的电阻丝段，再结合电阻的影响因素和欧姆定律分析电流变化，易错点是混淆接入的电阻丝段，需仔细梳理电流路径。
【难度系数】
0.5

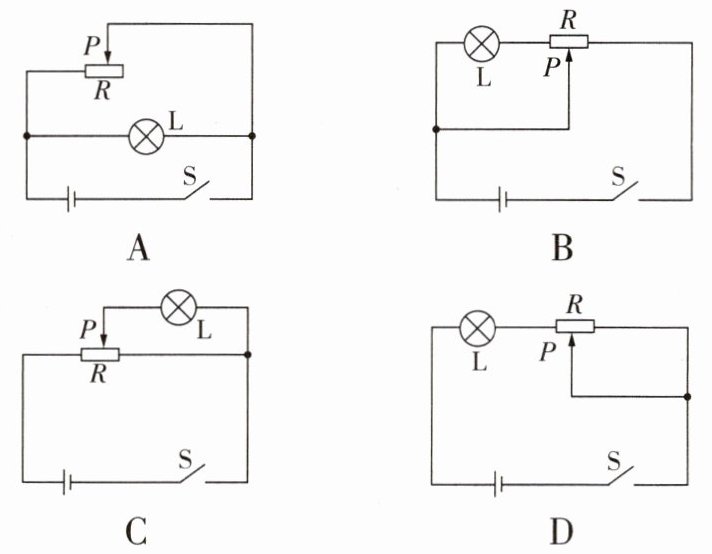

3 [2026 宣城期中]如图所示的4个电路,能利用滑动变阻器调节灯泡从亮到熄灭的电路是 (
C
)答案
3 C
A图中滑动变阻器与灯泡并联,不能调节灯泡亮度,故A不符合题意;B图中灯泡始终处于短路状态,不会亮,故B不符合题意;C图中当滑动变阻器的滑片移到最左侧时,灯泡最亮,当滑动变阻器的滑片移到最右侧时,灯泡被短路熄灭,且电路未发生电源短路,故C符合题意;D图中当滑动变阻器的滑片左右移动时,灯泡的亮度发生变化,但灯泡不会熄灭,故D不符合题意。
A图中滑动变阻器与灯泡并联,不能调节灯泡亮度,故A不符合题意;B图中灯泡始终处于短路状态,不会亮,故B不符合题意;C图中当滑动变阻器的滑片移到最左侧时,灯泡最亮,当滑动变阻器的滑片移到最右侧时,灯泡被短路熄灭,且电路未发生电源短路,故C符合题意;D图中当滑动变阻器的滑片左右移动时,灯泡的亮度发生变化,但灯泡不会熄灭,故D不符合题意。
解析
【分析】
要判断哪个电路能让灯泡从亮到熄灭，需逐一分析各选项中滑动变阻器与灯泡的连接方式，结合滑动变阻器的工作原理，判断是否能调节灯泡亮度，且是否能让灯泡中电流为0（即灯泡熄灭），同时要避免电源短路的情况。
【解析】
选项A：滑动变阻器与灯泡并联，并联电路中各支路电压等于电源电压，灯泡两端电压始终不变，因此灯泡亮度无法调节，不符合要求。
选项B：灯泡与滑动变阻器的部分电阻并联，灯泡被短路，开关闭合后灯泡始终不发光，无法实现“从亮到熄灭”，不符合要求。
选项C：滑动变阻器与灯泡的一部分电阻并联，再与另一部分串联。当滑片移到最左侧时，灯泡两端电压等于电源电压，灯泡最亮；当滑片移到最右侧时，灯泡被短路，电流不经过灯泡，灯泡熄灭，且此时电路仅滑动变阻器接入，无电源短路，符合要求。
选项D：灯泡与滑动变阻器全部电阻串联，滑片移动时改变电路总电阻，可调节灯泡亮度，但灯泡始终有电流通过，不会熄灭，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、电路连接
【点评】
本题考查滑动变阻器在电路中的作用，需明确串并联电路特点，重点分析灯泡能否被短路实现熄灭，同时要注意电源短路的禁忌，属于电路基础应用类题目。
【难度系数】
0.5
要判断哪个电路能让灯泡从亮到熄灭，需逐一分析各选项中滑动变阻器与灯泡的连接方式，结合滑动变阻器的工作原理，判断是否能调节灯泡亮度，且是否能让灯泡中电流为0（即灯泡熄灭），同时要避免电源短路的情况。
【解析】
选项A：滑动变阻器与灯泡并联，并联电路中各支路电压等于电源电压，灯泡两端电压始终不变，因此灯泡亮度无法调节，不符合要求。
选项B：灯泡与滑动变阻器的部分电阻并联，灯泡被短路，开关闭合后灯泡始终不发光，无法实现“从亮到熄灭”，不符合要求。
选项C：滑动变阻器与灯泡的一部分电阻并联，再与另一部分串联。当滑片移到最左侧时，灯泡两端电压等于电源电压，灯泡最亮；当滑片移到最右侧时，灯泡被短路，电流不经过灯泡，灯泡熄灭，且此时电路仅滑动变阻器接入，无电源短路，符合要求。
选项D：灯泡与滑动变阻器全部电阻串联，滑片移动时改变电路总电阻，可调节灯泡亮度，但灯泡始终有电流通过，不会熄灭，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、电路连接
【点评】
本题考查滑动变阻器在电路中的作用，需明确串并联电路特点，重点分析灯泡能否被短路实现熄灭，同时要注意电源短路的禁忌，属于电路基础应用类题目。
【难度系数】
0.5

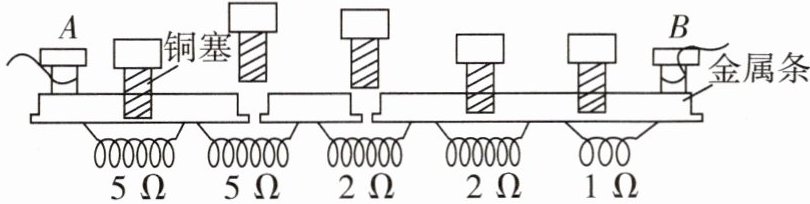

4 [2026九江三中期中] 如图是插孔式电阻箱的结构示意图。它的最大电阻值是
A
铜塞
5 Ω
5 Ω
2 Ω
2 Ω
1 Ω
B
金属条
15
Ω,图中A、B两个接线柱之间的电阻值是7
Ω。A
铜塞
5 Ω
5 Ω
2 Ω
2 Ω
1 Ω
B
金属条
答案
4 15 7
【解析】 铜塞插入后,电流不经过下面的电阻丝,这一段的电阻是零;铜塞拔出后,电流会经过下面的电阻丝,这一段的电阻是下面电阻丝的阻值;把电流经过的各段电阻相加就是接入电路的电阻,由题图可知,铜塞全部拔出后,它接入电路的电阻最大,是15 Ω,此时接入电路的电阻是7 Ω。
【解析】 铜塞插入后,电流不经过下面的电阻丝,这一段的电阻是零;铜塞拔出后,电流会经过下面的电阻丝,这一段的电阻是下面电阻丝的阻值;把电流经过的各段电阻相加就是接入电路的电阻,由题图可知,铜塞全部拔出后,它接入电路的电阻最大,是15 Ω,此时接入电路的电阻是7 Ω。
解析
【分析】
插孔式电阻箱的工作原理是：铜塞插入时，电流通过金属条，将对应下方的电阻丝短路，该部分电阻为0；铜塞拔出时，电流只能经过下方的电阻丝，该部分电阻等于电阻丝标注的阻值。计算最大电阻时，需将所有电阻丝的阻值相加；计算当前A、B间的电阻时，只需将拔出铜塞对应的电阻丝阻值相加即可。
【解析】
1. 最大电阻值计算：所有电阻丝的阻值分别为5Ω、5Ω、2Ω、2Ω、1Ω，将全部电阻丝阻值相加，可得最大电阻值为：$5\Omega + 5\Omega + 2\Omega + 2\Omega + 1\Omega = 15\Omega$。
2. A、B间电阻值计算：观察题图，拔出的铜塞对应电阻丝为5Ω和2Ω，插入的铜塞对应电阻丝被短路，因此接入电路的电阻值为：$5\Omega + 2\Omega = 7\Omega$。
【答案】
15；7
【知识点】
电阻箱的原理；串联电阻的计算
【点评】
本题考查插孔式电阻箱的工作原理，核心是理解铜塞插入/拔出对电阻接入的影响，结合串联电阻的计算方法即可得出结果，属于基础题型。
【难度系数】
0.6
插孔式电阻箱的工作原理是：铜塞插入时，电流通过金属条，将对应下方的电阻丝短路，该部分电阻为0；铜塞拔出时，电流只能经过下方的电阻丝，该部分电阻等于电阻丝标注的阻值。计算最大电阻时，需将所有电阻丝的阻值相加；计算当前A、B间的电阻时，只需将拔出铜塞对应的电阻丝阻值相加即可。
【解析】
1. 最大电阻值计算：所有电阻丝的阻值分别为5Ω、5Ω、2Ω、2Ω、1Ω，将全部电阻丝阻值相加，可得最大电阻值为：$5\Omega + 5\Omega + 2\Omega + 2\Omega + 1\Omega = 15\Omega$。
2. A、B间电阻值计算：观察题图，拔出的铜塞对应电阻丝为5Ω和2Ω，插入的铜塞对应电阻丝被短路，因此接入电路的电阻值为：$5\Omega + 2\Omega = 7\Omega$。
【答案】
15；7
【知识点】
电阻箱的原理；串联电阻的计算
【点评】
本题考查插孔式电阻箱的工作原理，核心是理解铜塞插入/拔出对电阻接入的影响，结合串联电阻的计算方法即可得出结果，属于基础题型。
【难度系数】
0.6

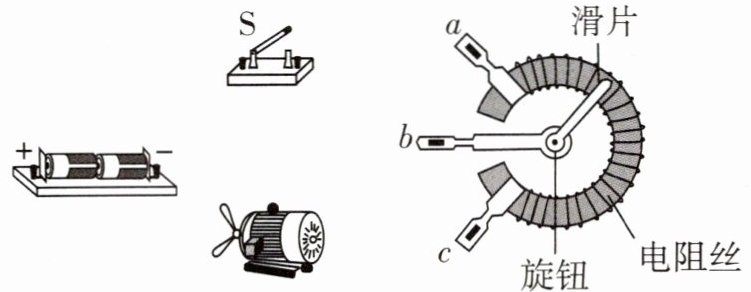

5 [2026河南省实验中学期中]如图为调速吊扇的模拟电路,当顺时针旋转电位器的旋钮(滑片)时,电动机的扇叶转得更慢,请在图中用笔画线代替导线完成电路连接,要求:导线不能交叉。
答案

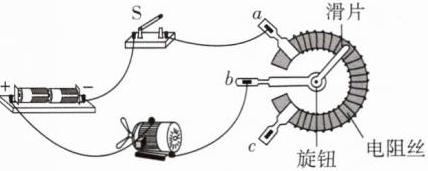

5 如图所示
。【解析】 当顺时针旋转电位器的旋钮(滑片)时,电动机的扇叶转得更慢,可知电路的电流变小,电位器接入电路的电阻变大,故a、b接线柱连入电路中,并与电动机串联。
解析
【分析】要使顺时针旋转电位器旋钮时扇叶转得更慢，需让电路电流变小，根据欧姆定律可知电路总电阻要变大，因此电位器接入电路的电阻需增大。电位器通过改变接入电路的电阻丝长度改变电阻，选择接线柱a、b接入时，顺时针旋转滑片，接入的电阻丝长度增加，电阻变大，符合要求。接下来按串联电路连接规则，将电源、开关、电位器、电动机依次连接，保证导线不交叉。
【解析】1. 分析电路需求：顺时针转旋钮扇叶变慢→电流减小→总电阻增大，故电位器需接入电阻变大；2. 确定电位器接法：选a、b接线柱，顺时针转滑片时，接入的电阻丝变长，电阻增大；3. 串联电路连接：将电源正极连接电动机，电动机连接电位器的b接线柱，电位器的a接线柱连接开关S，开关S连接电源负极，形成闭合串联电路，导线不交叉。
【答案】5 如图所示。
【知识点】滑动变阻器的使用、串联电路的连接
【点评】本题结合实际调速场景考查滑动变阻器的应用，需理解滑动变阻器接入电阻的变化规律，掌握串联电路的连接方法，属于基础电路应用题。
【难度系数】0.5
【解析】1. 分析电路需求：顺时针转旋钮扇叶变慢→电流减小→总电阻增大，故电位器需接入电阻变大；2. 确定电位器接法：选a、b接线柱，顺时针转滑片时，接入的电阻丝变长，电阻增大；3. 串联电路连接：将电源正极连接电动机，电动机连接电位器的b接线柱，电位器的a接线柱连接开关S，开关S连接电源负极，形成闭合串联电路，导线不交叉。
【答案】5 如图所示
。【知识点】滑动变阻器的使用、串联电路的连接
【点评】本题结合实际调速场景考查滑动变阻器的应用，需理解滑动变阻器接入电阻的变化规律，掌握串联电路的连接方法，属于基础电路应用题。
【难度系数】0.5

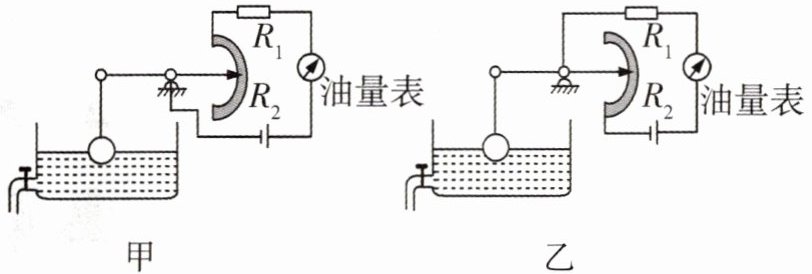

6 [2026天津滨海新区期中]如图甲所示是小明设计的一种测定油箱内油面高度的实验装置。$R_1$是阻值为10 Ω的定值电阻，$R_2$是规格为“20 Ω 1 A”的滑动变阻器，油量表是由量程为“0 ~ 0.6 A”的电流表改装而成的，电源电压固定不变。
(1)图甲实验装置的工作原理是油箱内油面上升，金属滑片
(2)如图乙所示是小华利用同样器材设计的测定油箱内油面高度的实验装置。你认为设计更合理的是
(3)定值电阻$R_1$可以避免电路
(1)图甲实验装置的工作原理是油箱内油面上升，金属滑片
向下
（填“向上”或“向下”）端移动，油量表示数会变小
（填“变大”“变小”或“不变”）。(2)如图乙所示是小华利用同样器材设计的测定油箱内油面高度的实验装置。你认为设计更合理的是
小华
（填“小明”或“小华”），其原因是油面上升,油量表的示数变大,符合认知习惯(答案合理即可)
。(3)定值电阻$R_1$可以避免电路
短路
（填“断路”或“短路”），起到保护电路的作用。答案
6 (1)向下 变小
(2)小华 油面上升,油量表的示数变大,符合认知习惯(答案合理即可)
(3)短路
【解析】 (1)题图甲中油面上升时,油箱中的球向上运动,由于杠杆的作用,金属滑片向下运动,滑动变阻器连入电路的电阻变大,电路中的电流变小,即油量表的示数变小。(2)小华的设计更合理,因为在小华设计的电路中,当油量增加时,滑动变阻器连入电路的电阻减小,油量表的示数变大,符合认知习惯。(3)定值电阻$R_1$串联在电路中,主要是为了防止当滑动变阻器接入电路的阻值为零时,电路短路,导致电流过大,烧坏油量表。
(2)小华 油面上升,油量表的示数变大,符合认知习惯(答案合理即可)
(3)短路
【解析】 (1)题图甲中油面上升时,油箱中的球向上运动,由于杠杆的作用,金属滑片向下运动,滑动变阻器连入电路的电阻变大,电路中的电流变小,即油量表的示数变小。(2)小华的设计更合理,因为在小华设计的电路中,当油量增加时,滑动变阻器连入电路的电阻减小,油量表的示数变大,符合认知习惯。(3)定值电阻$R_1$串联在电路中,主要是为了防止当滑动变阻器接入电路的阻值为零时,电路短路,导致电流过大,烧坏油量表。
解析
【分析】
要解决这道题，需结合杠杆原理、欧姆定律分析滑动变阻器接入电阻的变化对电路电流的影响，对比两个装置的设计合理性，以及定值电阻的保护作用：
1. 分析甲装置：油面变化带动浮球移动，通过杠杆确定滑片移动方向，再根据滑动变阻器接入电阻的变化，结合欧姆定律判断电流（油量表示数）的变化；
2. 对比甲、乙装置：判断油面上升时，哪个装置的油量表示数变化符合“油越多，油量越大”的认知习惯；
3. 分析定值电阻的作用：考虑滑动变阻器阻值为零时，电路是否会短路，定值电阻可避免该情况。
【解析】
(1) 图甲中，油面上升时，浮球随油面上移，通过杠杆带动金属滑片向下移动；滑动变阻器$R_2$接入电路的电阻变大，电路总电阻$R_{总}=R_1+R_2$变大，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小，因此油量表示数变小。
(2) 图乙中，油面上升时，浮球上移，杠杆带动滑片向上移动，滑动变阻器$R_2$接入电路的电阻变小，总电阻变小，电流变大，油量表示数变大，符合“油越多，油量表示数越大”的认知习惯，因此小华的设计更合理。
(3) 若电路中没有定值电阻$R_1$，当滑动变阻器$R_2$接入阻值为0时，电源会被短路，电流过大烧坏油量表；串联$R_1$后，可避免电路短路，起到保护作用。
【答案】
(1) 向下；变小 (2) 小华；油面上升时，油量表的示数变大，符合认知习惯（合理即可） (3) 短路
【知识点】
欧姆定律应用；滑动变阻器；电路保护
【点评】
本题结合实际油箱油量测量装置，综合考查杠杆、欧姆定律、电路保护等知识，需要理解浮球与滑片的联动关系，结合欧姆定律分析电流变化，同时结合实际认知判断装置合理性，是一道中等难度的应用类题目。
【难度系数】
0.5
要解决这道题，需结合杠杆原理、欧姆定律分析滑动变阻器接入电阻的变化对电路电流的影响，对比两个装置的设计合理性，以及定值电阻的保护作用：
1. 分析甲装置：油面变化带动浮球移动，通过杠杆确定滑片移动方向，再根据滑动变阻器接入电阻的变化，结合欧姆定律判断电流（油量表示数）的变化；
2. 对比甲、乙装置：判断油面上升时，哪个装置的油量表示数变化符合“油越多，油量越大”的认知习惯；
3. 分析定值电阻的作用：考虑滑动变阻器阻值为零时，电路是否会短路，定值电阻可避免该情况。
【解析】
(1) 图甲中，油面上升时，浮球随油面上移，通过杠杆带动金属滑片向下移动；滑动变阻器$R_2$接入电路的电阻变大，电路总电阻$R_{总}=R_1+R_2$变大，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流变小，因此油量表示数变小。
(2) 图乙中，油面上升时，浮球上移，杠杆带动滑片向上移动，滑动变阻器$R_2$接入电路的电阻变小，总电阻变小，电流变大，油量表示数变大，符合“油越多，油量表示数越大”的认知习惯，因此小华的设计更合理。
(3) 若电路中没有定值电阻$R_1$，当滑动变阻器$R_2$接入阻值为0时，电源会被短路，电流过大烧坏油量表；串联$R_1$后，可避免电路短路，起到保护作用。
【答案】
(1) 向下；变小 (2) 小华；油面上升时，油量表的示数变大，符合认知习惯（合理即可） (3) 短路
【知识点】
欧姆定律应用；滑动变阻器；电路保护
【点评】
本题结合实际油箱油量测量装置，综合考查杠杆、欧姆定律、电路保护等知识，需要理解浮球与滑片的联动关系，结合欧姆定律分析电流变化，同时结合实际认知判断装置合理性，是一道中等难度的应用类题目。
【难度系数】
0.5

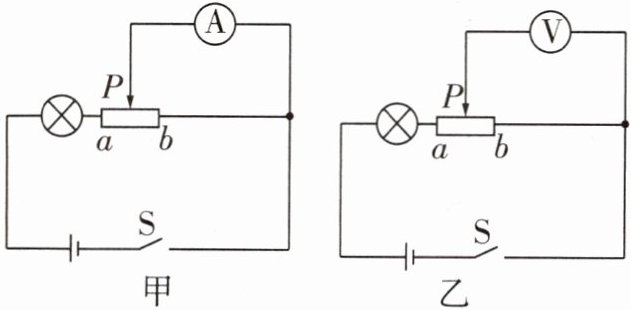

7 [2026 福州十八中期中]如图甲所示的电路中开关闭合后，滑动变阻器连入电路的电阻丝是
aP
（填“aP”“Pb”或“ab”）段；如图乙所示的电路中开关闭合后，滑动变阻器滑片向右移，灯亮度不变
（填“变亮”“变暗”或“不变”）。答案
7 aP 不变
【解析】 题图甲中,电流表和滑动变阻器的滑片右侧部分的电阻丝并联,而电流表相当于导线,这部分电阻丝被短路,因此滑动变阻器连入电路的电阻丝是aP段。题图乙中,滑动变阻器的滑片右侧部分电阻丝和电压表并联,则电压表测滑动变阻器滑片右侧部分电阻两端的电压,当滑片滑动时,滑动变阻器始终全部接入电路,其接入电路的电阻不变,因此电路中的电流不变,故灯泡亮度不变。
【解析】 题图甲中,电流表和滑动变阻器的滑片右侧部分的电阻丝并联,而电流表相当于导线,这部分电阻丝被短路,因此滑动变阻器连入电路的电阻丝是aP段。题图乙中,滑动变阻器的滑片右侧部分电阻丝和电压表并联,则电压表测滑动变阻器滑片右侧部分电阻两端的电压,当滑片滑动时,滑动变阻器始终全部接入电路,其接入电路的电阻不变,因此电路中的电流不变,故灯泡亮度不变。
解析
【分析】首先分析图甲：电流表的特性是相当于导线，当电流表并联在滑动变阻器的Pb段时，Pb段电阻丝会被短路，电流仅通过aP段电阻丝，由此确定滑动变阻器连入电路的电阻丝段；再分析图乙：电压表的特性是相当于开路，并联在滑动变阻器的Pb段时，滑动变阻器的全部电阻丝ab段都接入电路，滑片移动时电路总电阻不变，结合欧姆定律分析电流变化，进而判断灯泡亮度。
【解析】图甲中，开关闭合后，电流表相当于导线，与滑动变阻器的Pb段电阻丝并联，导致Pb段被短路，电流仅通过aP段电阻丝，因此滑动变阻器连入电路的电阻丝是aP段；图乙中，开关闭合后，电压表相当于开路，并联在滑动变阻器的Pb段，滑动变阻器的全部电阻丝ab段都串联在电路中，滑片向右移动时，电路总电阻不变，电源电压不变，根据欧姆定律I=U/R可知，电路中的电流不变，灯泡的实际功率不变，因此灯的亮度不变。
【答案】aP；不变
【知识点】滑动变阻器的使用、电路动态分析、电流表与电压表的特点
【点评】本题考查滑动变阻器的工作原理及电路动态分析，核心是明确电流表相当于导线、电压表相当于开路，准确判断滑动变阻器接入电路的有效电阻，进而分析电路电流变化，确定灯泡亮度。
【难度系数】0.5
【解析】图甲中，开关闭合后，电流表相当于导线，与滑动变阻器的Pb段电阻丝并联，导致Pb段被短路，电流仅通过aP段电阻丝，因此滑动变阻器连入电路的电阻丝是aP段；图乙中，开关闭合后，电压表相当于开路，并联在滑动变阻器的Pb段，滑动变阻器的全部电阻丝ab段都串联在电路中，滑片向右移动时，电路总电阻不变，电源电压不变，根据欧姆定律I=U/R可知，电路中的电流不变，灯泡的实际功率不变，因此灯的亮度不变。
【答案】aP；不变
【知识点】滑动变阻器的使用、电路动态分析、电流表与电压表的特点
【点评】本题考查滑动变阻器的工作原理及电路动态分析，核心是明确电流表相当于导线、电压表相当于开路，准确判断滑动变阻器接入电路的有效电阻，进而分析电路电流变化，确定灯泡亮度。
【难度系数】0.5
