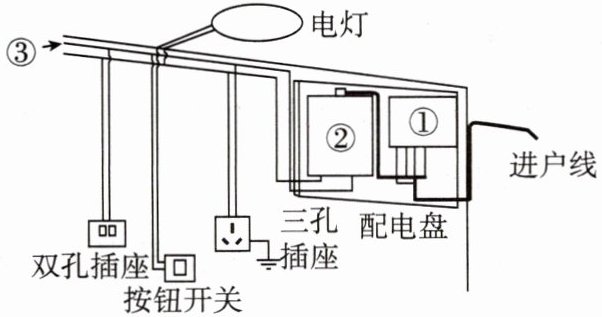

1.(教材素材题)如图所示的是家庭电路的实物布线图,则方框中的①②③内依次对应的元件或电线名称是 ()


A.①电能表、②空气开关、③零线
B.①空气开关、②电能表、③火线
C.①电能表、②空气开关、③火线
D.①空气开关、②电能表、③零线

1.C

【分析】
要解决这道题，需回忆家庭电路的组成顺序和连接规则：家庭电路的安装顺序为进户线→电能表→总开关（空气开关）→用电器、插座等；同时，开关应接在火线上，保证断开开关时用电器与火线断开，保障安全。据此分析方框和电线的对应名称。
【解析】
1. 确定①：进户线进入家庭后，首先连接电能表，用于计量用户消耗的电能，因此方框①是电能表；
2. 确定②：电能表之后需连接总开关（空气开关），用于控制整个家庭电路的通断，方便电路检修，因此方框②是空气开关；
3. 确定③：家庭电路中，开关必须接在火线上，图中按钮开关连接的电线③是火线，断开开关时，电灯与火线断开，避免触电危险，因此③是火线。
综上，①为电能表、②为空气开关、③为火线，对应选项C。
【答案】
C
【知识点】
家庭电路的组成、家庭电路的连接
【点评】
本题考查家庭电路的基本组成和连接的安全规则，属于教材基础知识点，难度较低，需牢记家庭电路的安装顺序和火线的连接要求即可解答。
【难度系数】
0.8

2. 如图所示的是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是 （）


A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插入插座时，用电器外壳先接地

2.D

【分析】
本题考查家庭电路中三孔插座与三脚插头的相关知识，需结合三脚插头的设计目的、三孔插座各插孔的接线规则逐一分析选项。首先明确：三脚插头的“E”为接地脚，比其他脚更长，作用是插入时用电器外壳先接地；三孔插座中，“L”接火线，“N”接零线，“E”接地线，据此判断选项对错。
【解析】
对各选项分析如下：
A选项：三脚插头的“E”脚（接地脚）比“L”“N”脚更长，并非三个脚一样长，该选项错误。
B选项：三孔插座的插孔“E”是用来接地线的，零线对应插孔“N”，该选项错误。
C选项：插孔“L”是用来接火线的，零线对应插孔“N”，该选项错误。
D选项：标有“E”的插脚更长，插入插座时会先与接地插孔接触，保证用电器外壳先接地，避免触电，该选项正确。
【答案】
D
【知识点】
三孔插座与三脚插头、家庭电路安全
【点评】
本题是家庭电路安全用电的基础题，考查三孔插座和三脚插头的接线规则与设计作用，知识点简单，需准确记忆各标识对应的接线及设计目的，属于易得分题。
【难度系数】
0.5

3. 我国家庭照明电路的电压是 V。如图是已接入家庭电路中的一个插线板，插线板上标记A的插孔，应与家庭电路的线相连；插座上的开关与插座是联的，插座与插座之间是联的。

3. 220；地；串；并

【分析】
首先，需牢记我国家庭照明电路的固定电压值；其次，掌握三孔插座的接线规则（左零右火上接地），判断标记A的插孔对应的线路；再根据开关的控制作用、家庭电路中用电器的工作特点，判断开关与插座、插座之间的连接方式，逐一分析每个空对应的知识点即可解题。
【解析】
1. 我国家庭照明电路的电压是固定值，为220V；
2. 三孔插座遵循“左零右火上接地”的接线原则，图中标记A的插孔是接地的孔，因此应与家庭电路的地线相连；
3. 开关的作用是控制插座的通断，所以开关与插座是串联连接；
4. 家庭电路中各插座需要独立工作、互不影响，因此插座之间是并联连接。
【答案】
220；地；串；并
【知识点】
家庭电路电压；三孔插座接线；电路串并联
【点评】
本题考查家庭电路的基础常识，均为需记忆和理解的核心知识点，难度较低，属于基础题型。
【难度系数】
0.7

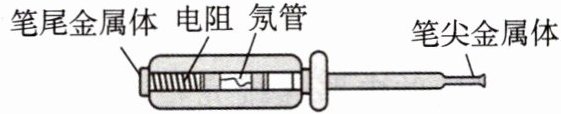

4. 如图所示的是测电笔的构造图，下列说法正确的是（）


A.测电笔中的电阻，阻值较小
B.使用测电笔时，人与测电笔是并联的
C.使用测电笔时，手必须接触笔尖金属体
D.正确使用测电笔检测火线时，氖管会发光

4.D

【分析】
要解决这道题，需掌握测电笔的构造、工作原理及正确使用方法：测电笔内部有高阻值电阻，作用是分压，使通过人体的电流极小；使用时手需接触笔尾金属体，让测电笔与人体串联形成回路，检测火线时氖管发光，零线时不发光。接下来逐个分析选项判断对错。
【解析】
选项A：测电笔中的电阻是高阻值电阻，目的是分压，保证通过人体的电流极小，避免触电，并非阻值较小，故A错误。
选项B：使用测电笔时，电流路径为“火线→笔尖金属体→电阻→氖管→笔尾金属体→人体→大地”，人与测电笔是串联关系，不是并联，故B错误。
选项C：使用测电笔时，手必须接触笔尾金属体，若接触笔尖金属体，会直接接触火线导致触电，故C错误。
选项D：正确使用测电笔检测火线时，火线与大地间有220V电压，电流通过测电笔使氖管发光；检测零线时无电流，氖管不发光，故D正确。
【答案】
D
【知识点】
测电笔的使用、安全用电
【点评】
本题考查测电笔的基础知识点，需明确其构造原理和使用注意事项，属于电学安全用电部分的常考基础题，易错点集中在电阻的阻值、连接方式及手接触部位的判断。
【难度系数】
0.6

5.家庭电路的触电事故都是人体直接或间接跟线接触造成的；图（选填“甲”或“乙”）中测电笔握法是正确的。

5.火；乙

【分析】首先，家庭电路触电的原因是人体直接或间接接触火线，因为火线与大地间有220V电压，会形成电流通路；其次，测电笔的正确使用需要手接触笔尾金属体，才能形成回路判断火线，据此判断握法是否正确。
【解析】1. 家庭电路触电：家庭电路中火线与大地间有220V电压，零线与大地间电压为0，当人体直接或间接与火线接触时，会形成电流通路，引发触电事故，因此第一空填“火”。2. 测电笔握法：使用测电笔时，手必须接触测电笔尾部的金属体，这样电流才能通过测电笔、人体流入大地，形成完整回路，若笔尖接触火线，氖管会发光；图甲中手未接触测电笔尾部金属体，无法形成回路，握法错误；图乙中手接触了测电笔尾部金属体，握法正确，因此第二空填“乙”。
【答案】火；乙
【知识点】家庭电路触电、测电笔使用
【点评】本题考查家庭电路安全用电和测电笔操作的基础知识点，属于识记类题目，难度较低。
【难度系数】0.3

6.[福建中考] 关于新能源电动汽车充电桩的安装和使用，下列符合安全用电要求的是（）

A.用湿抹布擦拭充电插口
B.充电桩需要安装接地线
C.充电桩起火立即泼水救火
D.充电桩无需安装保险装置

6.B

【分析】解答本题需结合安全用电的基本常识，逐一分析各选项是否符合安全要求：安全用电的核心原则包括不接触低压带电体、防止漏电引发触电事故、电器起火不能用水扑救、电路需安装保险装置保障安全等，据此判断每个选项的做法是否正确。
【解析】根据安全用电原则逐一分析选项：
1. 选项A：湿抹布是导体，用湿抹布擦拭带电的充电插口，容易使电流通过湿抹布传导到人体，引发触电事故，不符合安全用电要求；
2. 选项B：充电桩的金属外壳需安装接地线，当充电桩发生漏电时，电流会通过接地线导入大地，避免人体接触带电外壳而触电，符合安全用电要求；
3. 选项C：水是导体，充电桩起火时泼水救火，电流会通过水传导，极易造成人体触电，不符合安全用电要求；
4. 选项D：充电桩需要安装保险装置（如空气开关、保险丝），当电路中电流过大时，保险装置自动切断电路，保护设备和人身安全，因此“无需安装”的说法错误，不符合安全用电要求。
【答案】B
【知识点】安全用电原则
【点评】本题考查安全用电的基础常识，贴近生活实际，属于中考常考的基础题型，学生掌握常见安全用电做法即可正确解答。
【难度系数】0.8

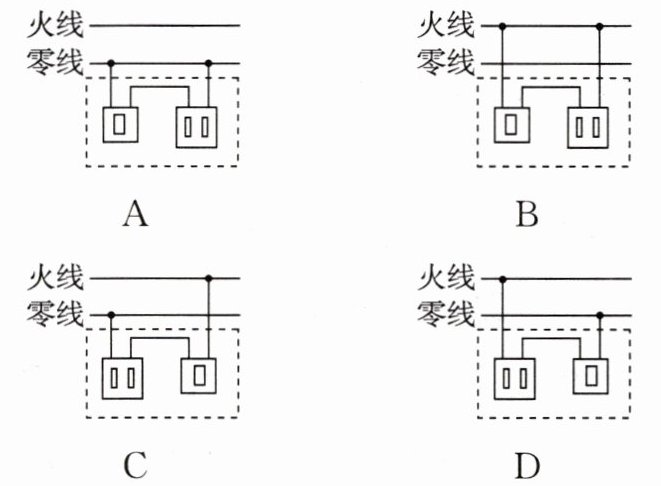

7.[广东中考] 下列利用开关控制插座的电路中，符合安全用电要求的是（）

7.C

【分析】要判断开关控制插座的电路是否符合安全用电要求，需牢记安全用电原则：开关应接在火线上，这样断开开关时，插座与火线断开连接，避免插座带电引发触电事故；插座的接线需保证开关能控制火线通断，零线直接接入插座。接下来逐一分析各选项。
【解析】
1. 选项A：开关连接在零线上，插座也接零线，开关无法控制火线，断开开关后插座仍与火线相连，存在触电风险，不符合要求。
2. 选项B：开关接在火线上，但插座直接接火线，开关未控制插座，插座始终带电，不符合安全要求。
3. 选项C：开关串联在火线上，控制插座的火线通断，插座的另一端接零线，断开开关时插座与火线断开，符合安全用电要求。
4. 选项D：开关连接在零线上，插座接零线，开关无法控制火线，断开开关后插座仍连火线，存在安全隐患，不符合要求。
【答案】C
【知识点】安全用电、家庭电路连接
【点评】本题考查家庭电路中开关控制插座的安全连接，核心是开关需接火线，属于基础安全用电知识的应用，难度适中。
【难度系数】0.5

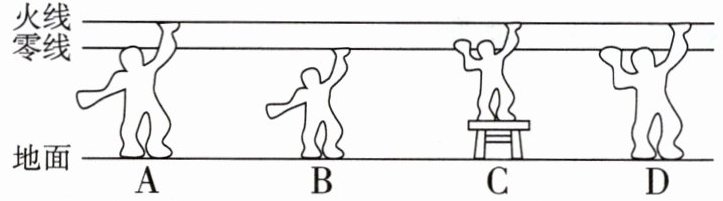

8.(教材素材题) 生活中我们要时刻注意用电安全。如图所示的是模拟人接触到电线的几种情况，其中人不会触电的是（）

8.B 【点拨】家庭电路中人体触电的原因是人体为导体，一边与火线相接，一边与零线或大地相接，形成电流的通路，选项ACD中通过人体都能构成闭合的电路，即有电流流过人体，会触电；只有选项B中没有构成闭合的电路，电流不会流过人体，不会触电。

【分析】要判断人是否触电，需明确家庭电路触电的核心原理：人体是导体，当人体两端存在电压且形成闭合回路时，就会有电流通过人体，引发触电。若人体仅接触零线，由于零线与大地间电压为0，无法形成电流通路，不会触电。接下来逐一分析各选项：A选项中，人站在地面（导体）且接触火线，火线与大地间有220V电压，会形成电流通路；B选项中，人站在地面仅接触零线，零线与大地无电压差，无电流通过人体；C选项中，人虽站在绝缘凳，但双手同时接触火线和零线，火线与零线间有220V电压，形成通路；D选项中，人站在地面且双手同时接触火线和零线，形成电流通路。
【解析】家庭电路触电的条件是：人体作为导体，同时接触火线与零线，或火线与大地，形成闭合回路，有电流通过人体。对各选项分析如下：
A选项：人站在地面，手接触火线，电流路径为火线→人体→大地，形成闭合回路，会触电；
B选项：人站在地面，仅接触零线，零线与大地间电压为0，无电流通过人体，不会触电；
C选项：人站在绝缘凳，但双手分别接触火线和零线，电流路径为火线→人体→零线，形成闭合回路，会触电；
D选项：人站在地面，双手分别接触火线和零线，电流路径为火线→人体→零线，形成闭合回路，会触电。
综上，不会触电的是B选项。
【答案】B
【知识点】安全用电、触电的原理
【点评】本题考查家庭电路触电的判断，需掌握触电的形成条件，属于安全用电的基础知识点，难度适中。
【难度系数】0.5
